Detalhes do produto:
|
| Nome: | MÁQUINA DE DOBRA AUTOMÁTICA DO ESPAÇADOR | Tipo: | LJZW2020 |
|---|---|---|---|
| Tamanho de dobra do máximo: | 2000mm*2000mm | Tamanho de Min.bending: | 250mm*200mm |
| Largura de alumínio do espaçador: | 5.5-27mm | Erro dimensional: | ±0.5mm |
| Realçar: | máquina de dobra industrial,máquina de dobra da barra do espaçador,máquina de dobra do espaçador da largura de 27mm |
||

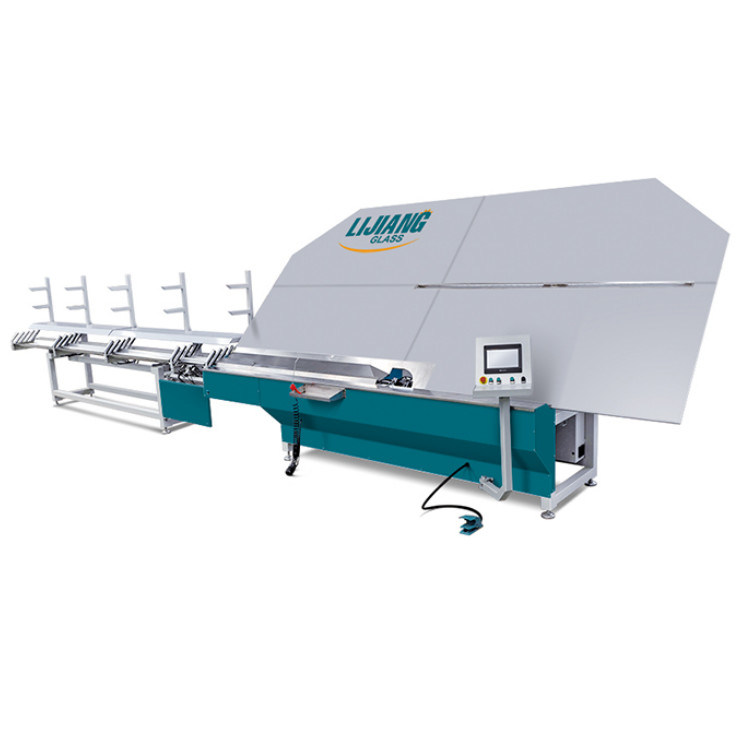

Máquina de dobra automática LJZW2020 do espaçador
A máquina de dobra de alumínio automática do espaçador é controlada pelo PLC. Em virtude do modo de
a entrada de dados interativa da humano-máquina no tela táctil, a facilidade pode obter esperado
dados do parâmetro em especificações diferentes de quadros de alumínio retangulares, ou o corpo convexo
a borda e os dados de canto do polígono compostos da seção arcada ou da flange reta não mais
do que 8 bordas. Simultaneamente, adquira a quantidade dos quadros de alumínio que são exigidos
para para ser processado, assim como o parâmetro do outro equipamento do controle na operação exata,
quais satisfazem essencialmente as formas exigidas do vidro de isolamento atual.
Vista geral da arquitetura
A máquina de dobra de alumínio automática do espaçador é composta de duas porções, cremalheira do armazenamento e
ontologia da máquina de dobra.
Cremalheira do armazenamento
A cremalheira do armazenamento inclui quatro caixas móveis do armazenamento, plataforma de carregamento, calha-mudando
mecanismo, exame da calha e outros sistemas e componentes.
(1) calha: As quatro calhas do armazenamento podem salvar um a quatro tipos dos espaçadores de alumínio com
a mesma largura ou larguras diferentes, fornecendo para o acesso automático quando o equipamento se operar.
As quatro calhas podem estar livremente em comutar a posição;
(2) plataforma de carregamento: a plataforma de carregamento fornecerá operadores uma plataforma de funcionamento a
adicione materiais à calha;
(3) sistema de alimentação automático: quando o equipamento estiver na operação, sistema de alimentação automático
transportará o espaçador de alumínio à posição pronta; em processo da dobra, se
o espaçador de alumínio usado dobrando-se alcançou a extremidade, então sistema de alimentação automático vai faz4e-lo
termine as seguintes ações do espaçador de alumínio para assegurar a continuidade da dobra
trabalho e para realizar a função de nenhuma pedra saliente;
(4) mecanismo Calha-em mudança: se as tiras de alumínio na pre-calha são feitas, a seguir é
disponível para operar o sistema material-em mudança para mudar na calha com materiais.
interruptor de pé (de 5) da mudança da calha: é usada para abrir o dispositivo fechado, e opera a calha
mecanismo em mudança.
Adote Siemens elétrico.
Furo automático do enchimento do gás da broca
Espaçador que imprime a função do código
| Tamanho de dobra do máximo | 2000mm*2000mm |
| Tamanho de dobra mínimo | 250mm*200mm |
| Largura de alumínio do espaçador | 5.5-27mm |
| Erro dimensional | ±0.5mm |
| Erro do ângulo | ±1º |
| Velocidade de processamento | 17s |
| Suprimento de ar | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensão | 10500mm*2200mm*2600mm |
| NOME | ORIGEM | TIPO |
| PLC | Alemanha | SIEMENS |
| Motorista servo | Alemanha | SIEMENS |
| Servo motor | Alemanha | SIEMENS |
| Componente da baixa tensão | Alemanha | SIEMENS |
| Objetiva tripla | Taiwan | AIRTAC |
| Cilindro | Taiwan | AIRTAC |
| Relé | Japão | OMRON |
| Sensor | COREIA | AUTONICS |
| Tela táctil | Taiwan | WEINVIEW |
| Guia | Taiwan | TBI |
| Válvula de solenoide | Taiwan | AIRTAC |
| Poder do interruptor | Taiwan | TENDA |
