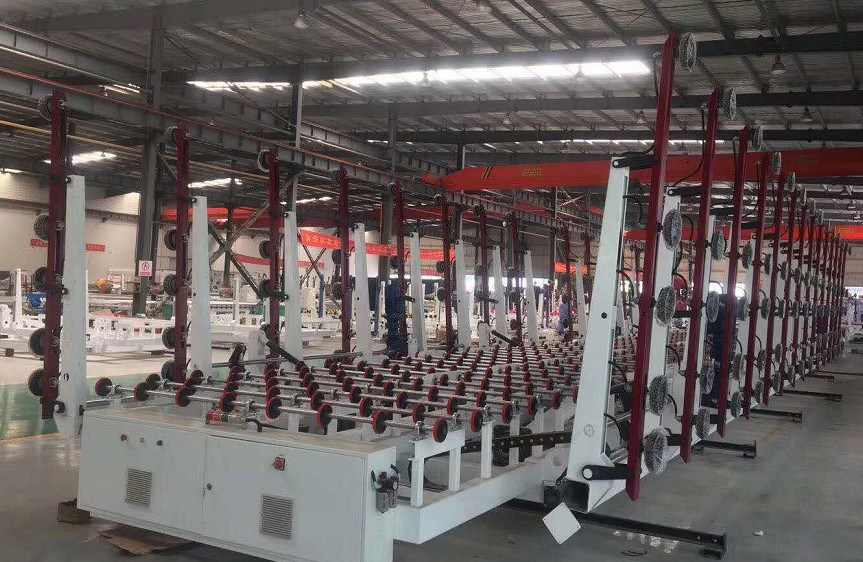

Máquina de carga de vidro de vidro de isolamento automatizada da máquina/CNC na máquina de corte de vidro

Máquina de carga de vidro na máquina de corte de vidro

1. Princípio de funcionamento básico:

É usado principalmente para a carga de vidro automática. Após ter posto o vidro na posição designada e ter dado o sinal da carga, o braço grande gerencie acima de aproximadamente 95 graus através do mecanismo da reviravolta, e dos começos inteiros da máquina para mover-se para a frente. Quando o dispositivo da indução na arma ligeira toca no vidro, a máquina inteira para de andar e o vidro é sugado pelo copo da sução através do sistema do vácuo no vidro, elevadores de levantamento do motor da arma ligeira o vidro para cima e para trás aproximadamente 80 milímetros. O motor de passeio recua e o braço grande cai para baixo. Quando o braço do bing é no lugar, o copo da sução sob o vidro começa a fundir. Quando a arma ligeira cai para baixo, o vidro cai na roda do transporte. Finalmente, o vidro é transportado à tabela do corte pela roda do transporte.

2. Composição do equipamento:

É composta principalmente do mecanismo do quadro, mecanismo do retorno, mecanismo de levantamento do otário, mecanismo de passeio da X-linha central, mecanismo de passeio da Y-linha central, transportando o mecanismo, o sistema de controlo do circuito do vácuo e do gás e o sistema de controlo bonde.

3. Etapas de funcionamento detalhadas::

O processo do funcionamento do todo pode ser realizado pelo controlo automático do PLC ou pelo controle manual. A modalidade manual é principalmente apropriada para o ajuste e a manutenção do equipamento. Cada ação pode ser terminada independentemente ou pode ser usada para o trabalho normal. Após ter dado o sinal da carga (manual e automático), o braço gerencie para cima aproximadamente 95 graus através do mecanismo da reviravolta, e os começos inteiros da máquina para mover-se para a frente. Quando o dispositivo da indução no braço toca no vidro, a máquina inteira para de andar. O sistema do vácuo trabalha, o vidro é sugado pelo otário através dos sistemas do vácuo. Quando a pressão do vácuo alcança a pressão do grupo, a bomba de vácuo para. O mecanismo telescópico da haste de conexão do otário levanta o vidro para trás e levanta 80 milímetros através do motor delevantamento. Parar por aproximadamente 1,5 segundos para certificar-se do vidro é sugada acima, o braço grande conduzido por um motor para inverter o vidro ao rolo da transmissão. O copo da sução sob o vidro começa a fundir, e o mecanismo telescópico da haste de conexão faz o copo da sução e a queda de vidro ao mesmo tempo. Quando o vidro cai no rolo do transporte, a arma ligeira continua a cair, o vidro é separado do copo da sução, e dos começos do transporte para enviar a folha de vidro à parte frontal da máquina de carga e para pará-la no ponto do sinal. Então o quadro inteiro move-se automaticamente para encontrar a posição zero e para-se. Esperando o sinal da tabela do corte, o vidro pode ser enviado à tabela do corte na mesma velocidade que a correia transportadora na máquina de corte. Depois que o vidro é mandado, repita automaticamente o ciclo do trabalho. A máquina pode selecionar qualquer posição de acordo com a espessura de vidro exigida.

4. Configuração mecânica:

1. , Corrente da roda dentada da aleta: desgaste-oposição da elevada precisão reforçada; ;
2. , Transportando rolos: Material do plutônio; ;
3. , Copo da sução do vácuo: Material de borracha de Nitril (estrutura dobro da adsorção);
4. , Redutor da aleta: Bangfeili/zhongdai
5. , Redutor dos aixs de X & de Y: Bangfeili/zhongdai
6. , Transportando o redutor: Bangfeili/zhongda
7. , Redutor de levantamento do otário: Sankai/zhongyan
8. , Bomba de vácuo: Jiuxin

5. Configuração do dispositivo bonde:

1), Controlador do PLC: Delta;

2), Conversor de frequência: Delta;

3), Tela tocante: Delta;

4), Interruptor do contator: Schneider;

5), Interruptor: Chint;

6), Fonte de alimentação de comutação: Delta;

7), Transformadores do controle: Chint;

8), Válvula eletromagnética principal: Airtac;

9), Interruptor fotoelétrico: Guangchuan/puruide/aotongmike;

10)Interruptor de proximidade: Guangchuan/puruide/aotongmike;

Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes do mesmo tipo nivelado.

6. Parâmetro técnico:

7. Descrição técnica:

1) O sistema de alarme: com dispositivo de detecção seguro do vácuo, para aparecer a situação anormal pode ser alarme automático e a exposição, pode ser usada para controlar quando anormal e ser confirmada o alarme do vácuo quando anormal e garantia sob o vidro no estado de vácuo; Quando a parada de emergência para assegurar os copos da sução do vácuo em um vidro no estado de vácuo, evita evite dano de vidro devido ao tempo ocioso da máquina anormal;

2)O teste padrão da operação: o dispositivo tem funções do modo automático e da modalidade manual dois para a seleção, operação conveniente e intuitiva;

3)A relação de funcionamento: Exposição do tela táctil do LCD, exposição do chinês, operação conveniente;

4)O quadro principal, e a construção de aço todos usam as relações do composto da tubulação da qualidade internacional e o conjunto retangulares do parafuso; Espessura de aço retangular do tubo: over3-8mm

5) O material da máquina foi envelhecido, a superfície oxidação-tem removido a tecnologia para remover os pontos da oxidação e a camada de superfície do óxido, a camada inferior foi pulverizada com a primeira demão de primeira qualidade da cola Epoxy, e a superfície foi pulverizada com a pintura de primeira qualidade do automóvel.
