Detalhes do produto:
|
| Nome: | Linha de processamento de vidro de isolamento | PLC: | Siemens |
|---|---|---|---|
| Vantagem: | enchimento do gás na linha | ||
| Realçar: | Linha de vidro de isolamento do PLC,7 porções que isolam a máquina de vidro,Linha de processamento de vidro de isolamento controle do PLC |
||

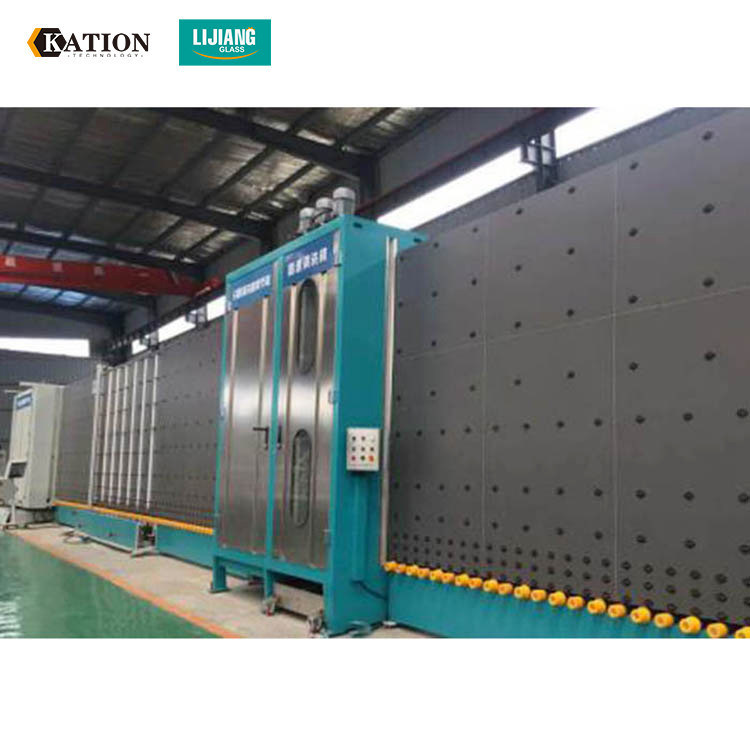

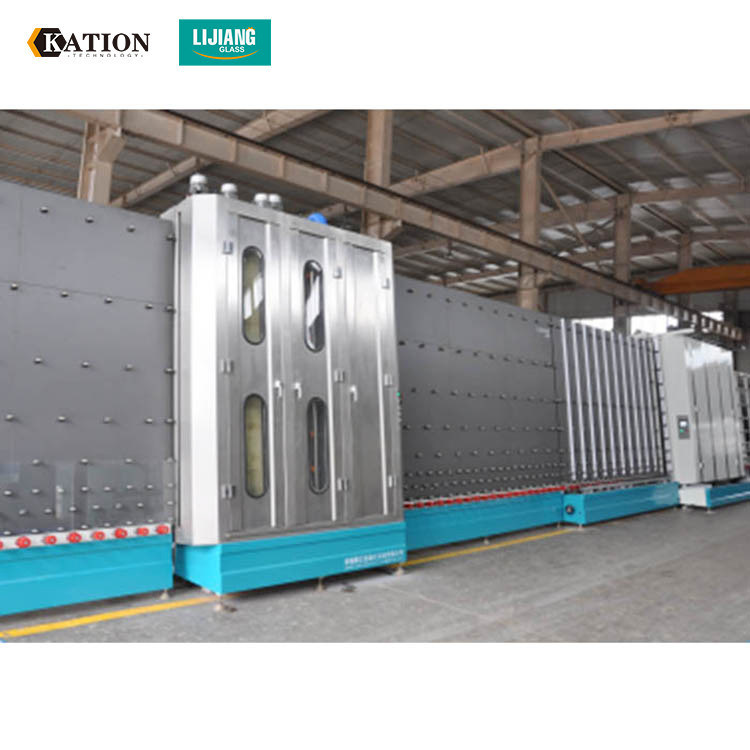

Linha de processamento de isolamento vertical automática LJBZ2025 do vidro
LIJIANG DE VIDRO PARA O SERVIÇO DE VIDRO DA FABRICAÇÃO DO MUNDO
Linha de produção de vidro de isolamento automática de LJBZ2030Vertical
APLICAÇÃO
Como o processo o mais importante de isolar a produção de vidro, nós somos especialmente profissionais na limpeza de vidro, na pressão transmissora e no enchimento do gás (opcionais). A linha de produção pode fazer o vidro dobro, o vidro triplo e o vidro pisado.
A linha de produção de vidro de isolamento automática do vertical LJBZ2025 inclui 7 porções: (modelo padrão: da direita para a esquerda)
A linha inteira inclui 7 porções: (da direita para a esquerda)
1, seção de carregamento (com baixa-e verificação)
2, lavando e secando a seção (lata que lava o baixo-e vidro)
3, seção do transporte
seção de 4, de verificação e de conjunto
5, transporte, medida e seção do sensor
6, peça da imprensa com enchimento do gás
7, descarregando a seção
►SISTEMA DE CONTROLO DE SIEMENS
►EXIBIÇÃO DOS ROLOS
►EXIBIÇÃO DO PETROLEIRO DA ÁGUA
1, seção de carregamento (com baixa-e verificação)
2, lavando e secando a seção (lata que lava o baixo-e vidro)
3, seção do transporte
seção de 4, de verificação e de conjunto
5, transporte, medida e seção do sensor
6, peça da imprensa com enchimento do gás
7, descarregando a garrafa de sopro da máquina da garrafa sectionSemi-automática do ANIMAL DE ESTIMAÇÃO que faz a vantagem da máquina de molde da garrafa da máquina:
Lista de peças
| Componentes | Tipo | Observação |
| Servo motor | SIEMENS ALEMÃO | Para o vidro pisado |
| Motorista servo | SIEMENS ALEMÃO | Para o vidro pisado |
| Servo motor | SIEMENS ALEMÃO | Para transferência |
| Servo motor | SIEMENS ALEMÃO | Para a imprensa |
| PLC | SIEMENS ALEMÃO | |
| Componente da baixa tensão | SIEMENS ALEMÃO | |
| Conversor de frequência | SIEMENS ALEMÃO | |
| Fonte de alimentação de comutação | Taiwan MW | |
| Interruptor Optoelectronic | Coreia Autonics | |
| Componente pneumático | Taiwan Airtac | |
| Componente pneumático | Japão SMC | |
| Tela táctil | Taiwan Wenview | |
| Interruptor do curso | Taiwan Tiande | |
Parâmetros técnicos principais
| Tamanho de Max.glass |
2000*2500mm Linha 2025 do enchimento do gás |
| Tamanho de Min.glass | 280*450mm |
| Espessura de vidro | 3-12mm |
| Espessura de vidro de isolamento | 60mm |
| Velocidade de lavagem de vidro | 2-10m/min |
| Velocidade de vidro do transporte: | 48m/min |
| Escovas de lavagem | 3 pares |
| Fonte de água: | Consumo de água: condutibilidade 0.5t/h: ≤50μs/cm |
| Suprimento de ar | Fluxo: 0.8m/min |
| Pressão de ar | ≥0.8MPa |
| Poder total | 3P380V 50HZ 34KW |
| Dimensão | 23500 *3500*3700mm |
Guindaste LJXJ500-800 do modilhão
1. Este elevador de vidro do vácuo é segurando a folha de vidro de isolamento.
2. Este elevador de vidro pode levantar a folha de vidro com 800kg
3. É equipar-se com os 5 otários. Mas o otário pode ser adicionar segundo as necessidades do cliente.
4. O equipamento é estável, fácil de usar e seguro.
5. O elevador do vácuo é equipado com uma luz de advertência em caso de uma falha de energia ou o escapamento do vácuo, um sinal ótico e acústico apagam-se imediatamente advertir o operador fazer a operação de emergência.
Parâmetro:
| Segurança-absorção | 200KG/400kg/600kg/800kg |
| Desempenho | Grau da rotação 0-90 e levantamento de 600-1200mm |
| Quantidade e tamanho do otário | 2/4/6/8 |
| Fonte de trabalho do gás | 5-8 Pa |
| Tamanho exterior | L 1120xW660XH620mm |
| Peso líquido | 550kg |
