Detalhes do produto:
|
Nome do produto: | Máquina de dobra automática do espaçador | Tipo: | LJZW2020 |
---|---|---|---|
Tamanho de dobra máximo: | 2000mm*2000mm | Tamanho de dobra mínimo: | 250mm*200mm |
Largura de alumínio do espaçador: | 5.5-27mm | Erro dimensional: | ±0.5mm |
Erro do ângulo: | ±1º | ||
Realçar: | espaçador de vidro de aço inoxidável de 27mm,Máquina de moedura de vidro da borda do PLC |

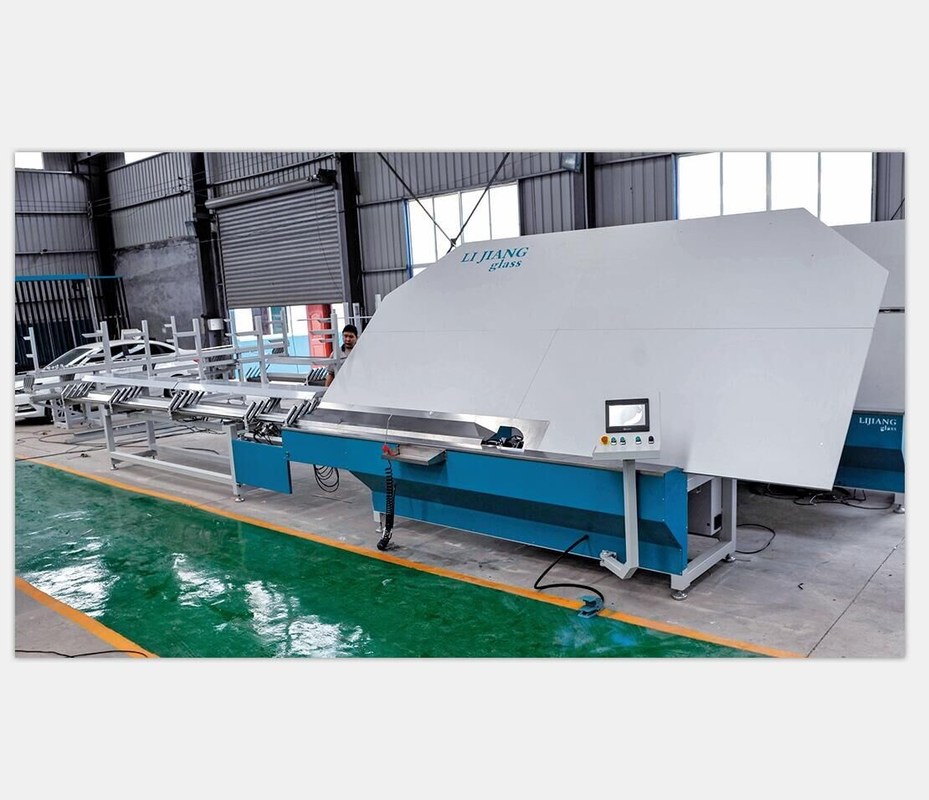

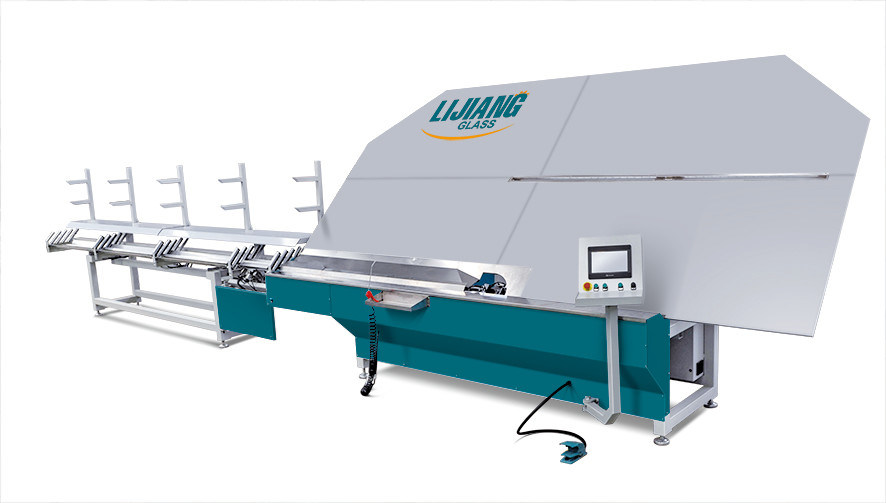

Adote a máquina de dobra automática LJZW2020 do espaçador do sistema de controlo do PLC de Siemens
A máquina de dobra de alumínio automática do espaçador é controlada pelo PLC. Em virtude do modo de
a entrada de dados interativa da humano-máquina no tela táctil, a facilidade pode obter esperado
dados do parâmetro em especificações diferentes de quadros de alumínio retangulares, ou o corpo convexo
a borda do polígono e os dados do canto compostos da seção arcada ou da flange reta não mais
do que 8 bordas. Simultaneamente, adquira a quantidade dos quadros de alumínio que são exigidos
para para ser processado, assim como o parâmetro do outro equipamento do controle na operação exata,
quais satisfazem essencialmente exigido dá forma do vidro de isolamento atual.
Corpo do equipamento da máquina de dobra
O corpo do equipamento da máquina de dobra é composto do corpo e do quadro, backp de alumínio do quadro
pista, sistema de alimentação automático, sistema de alimentação pelo servo, mecanismo de quebra automático,
sistema de dobra automático, sistema de controlo bonde, sistema de controlo do poder, armário de controle
e relação da humano-máquina do toque.
corpo e quadro do sistema de alimentação automático 4. da placa traseira 3. do quadro do alumínio da máquina 2.
Sistema de alimentação pelo sistema de dobra automático de quebra automático 7. do mecanismo 6. do servo 5.
sistema de relação da humano-máquina do sistema de controlo bonde 8.
(1) corpo e quadro da máquina: como o portador do apoio e do componente do todo
a instalação de uma máquina de dobra; adote a maneira de soldadura.
(2) placa traseira de alumínio do quadro: adote a placa multi-mergulhada industrial usada no processo
de formar o quadro de alumínio para ajustar-se fora do plano das tiras de alumínio. O detalhado
a estrutura pode girar e cair na base, para fazê-la conveniente para a fixação de
facilidades no transporte interurbano;
(3) sistema de conexão da tubulação automática: o sistema é composto da junção que posiciona componentes
e tira de alumínio que posiciona componentes. Quando a extremidade do espaçador de alumínio alcançar
sinalize, o sistema de conexão da tubulação ficará automaticamente a extremidade do espaçador de alumínio
e espera para que o espaçador de alumínio seguinte conecte;
Dobrar-se de aço inoxidável (opcional)
Espaçador morno de dobra (opcional)
Equipamento em Alemanha
Tamanho de dobra máximo | 2000mm*2000mm |
Tamanho de dobra mínimo | 250mm*200mm |
Largura de alumínio do espaçador | 5.5-27mm |
Erro dimensional | ±0.5mm |
Erro do ângulo | ±1º |
Velocidade de processamento | 17s |
Suprimento de ar | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Motorista servo | Alemanha | SIEMENS |
Servo motor | Alemanha | SIEMENS |
Componente da baixa tensão | Alemanha | SIEMENS |
Objetiva tripla | Taiwan | AIRTAC |
Cilindro | Taiwan | AIRTAC |
Relé | Japão | OMRON |
Sensor | COREIA | AUTONICS |
Tela táctil | Taiwan | WEINVIEW |
Guia | Taiwan | TBI |
Válvula de solenoide | Taiwan | AIRTAC |
Comute o poder | Taiwan | TENDA |
