Detalhes do produto:
|
Nome do produto: | Linha de produção de vidro de isolamento vertical | Tamanho de vidro máximo: | 2500mm*3500mm |
---|---|---|---|
Tamanho de vidro mínimo: | 280mm*450mm | Espessura de vidro: | 3-15mm |
Espessura de vidro de isolamento: | 60mm | Velocidade de lavagem do vidro: | 2-10m/min |
Realçar: | máquina do vidro do dobro 10m/min,Equipamento de vidro isolado de vitrificação |

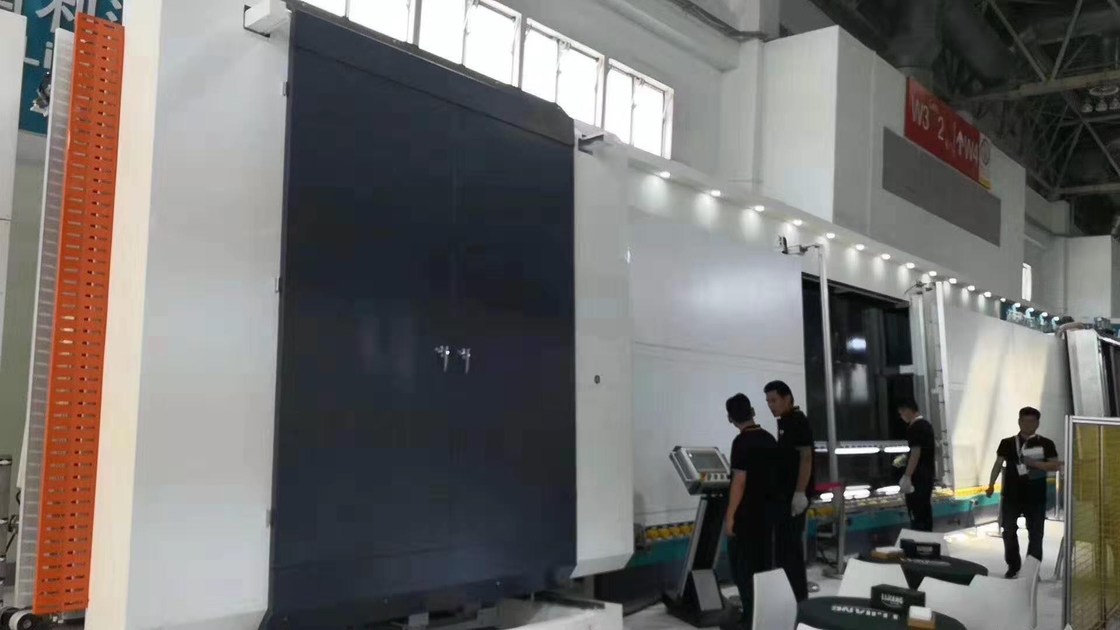

Linha de processamento de vidro isolada LJBZ2535/de vidro oca automática da máquina de processamento da vitrificação dobro
A linha de produção de LIJIANG adota a tecnologia a mais atrasada, sua finalidade principal é criar a parte alta
a qualidade, para fornecer clientes a tecnologia de produção a mais atrasada, melhora a eficiência da produção,
salvar custos de gastos de fabricação e produza benefícios máximos.
Agora LIJIANG tem principalmente dois tipos da linha de IG com duas tecnologias diferentes diferentes. Um usa-se
transfira as rodas ao vidro do transporte, e a outro é uma nova tecnologia que use a ar-flutuação
tecnologia para transportar o vidro. Esta nova tecnologia é impedir que o vidro esteja contaminado
pelas rodas e pelos traços sair, assim que a nova tecnologia é usado para melhorar a produção de IG de alta qualidade.
A seção de pressão de LJBZ2535glass é usada para a pressão e o plano do vidro de isolamento e do plano
pressão. Ambas as duas ações são terminadas nesta parte, que reduz extremamente o comprimento da estrutura
da linha de produção de vidro de isolamento inteira.
O vidro é apoiado e transmitido pelo rolo do poliuretano. O rolo da transmissão é conduzido
pelo motor com a velocidade da conversão de frequência, que é conduzida pela roda chain. O fixo
o prato de pressão traseiro é equipado com o dispositivo do coxim de ar para ajudar ao transtorte de vidro. O coxim de ar
a fonte do gás é filtrada pelo filtro da elevada precisão. O sistema de controlo do vento é ajustado de acordo com
condição de trabalho do vidro. O presser dianteiro móvel é equipado com um dispositivo de sução que possa
guarde o vidro firmemente. A fatia de vidro e a pressão lisa pela movimentação de pressão hidráulica controlam atividades
antes do eixo de transmissão síncrona do compressor, assegure-se de que duas partes de lata do vidro
com segurança e portfólio equilibrado e de acordo com o grupo o rolo do tempo e de pressão, sistema hidráulico
pode automaticamente de acordo com o tamanho do vidro fornecer o tipo quatro da pressão, diferente
as especificações do vidro oco podem de acordo com o rolo de pressão exigido, para conformar-se ao
exigências de isolar o vidro.
Ambos os parâmetros da orientação esquerda e direita do lado e do vidro de vidro que posicionam acima e
o sentido é ajustado para baixo de acordo com as exigências de usuário. O sistema servo pode exatamente
execute os parâmetros do ajuste.
É primeiro em China para usar pontos ajustáveis para assegurar-se de que a moldura do vidro de originais nunca se deforme.
Nós adotamos a tecnologia do CNC na placa de pressão. Nós projetamos os pontos ajustáveis dentro do
pressionando a placa manter todo o tempo a placa traseira reta. Em China, a não ser que LIJIANG, ninguém possa
garanta que a placa de pressão permanecerá vertical e reta todo o tempo após 10 ou 20 usados
anos. Contudo, nós resolvemos este problema já.
A caixa de pressão usa o servo motor e a correia cronometrando para apoiar a pressão de unidades de IG.
O servo motor pode exatamente ser calculado a espessura do espaçador de vidro e de alumínio.
Comparado com a estação hidráulica tradicional, o servo motor pode garantir o trabalho preciso
exerça pressão sobre e proteja o vidro de dano, ao mesmo tempo aumentando a velocidade de trabalho.
A estrutura especial dentro da máquina de lavar pode automaticamente reconhecer a espessura de vidro.
Permitindo que as espessuras diferentes do vidro sejam transferidas rapidamente, velocidade crescente da produção.
De acordo com o teste, toma somente 22s para produzir um vidro 1m*m de isolamento.
1). Há um dispositivo da junção universal, quando a espessura de vidro foi mudada, a faca do vento vai faz4e-lo
mova-se para a frente e para ajustar para trás a distância de modo que a distância relativa entre
enrole a faca e o vidro é constante, para evitar dano ao vidro devido às mudanças
da espessura de vidro.
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem do vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
NOME | ORIGEM | TIPO |
Motor de transferência | Alemanha | SIEMENS |
Motor da escova | Alemanha | SIEMENS |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo bonde de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
calibre bonde | China | MIRAN |
Interruptor fotoelétrico | Coreia | AUTONICS |
