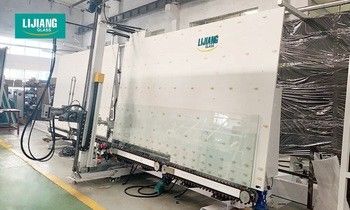

Detalhes do produto:
|
Nome: | Robô de vidro de isolamento vertical da selagem | Dimensão total: | 8700mm*2000mm*3500mm |
---|---|---|---|
Tipo: | Horizontal | modelo: | LJTJ2540 |
Cor: | O pedido dos clientes | Tamanho de vidro mínimo: | 170mm*400mm (máquina de 2000mm) |
Tamanho de vidro máximo: | 2500mm*3500mm | sistema de controlo: | Simens |
Tipo: | LIJIANG | Poder da tensão: | 3P 380v 50hz |
Ângulo plano: | 6° - 9° | ||
Realçar: | máquina de vidro da selagem 9°,Máquina de vidro de isolamento do aferidor |
O aferidor automático de isolamento do fio de vidro, cor pode ser personalizado, funções adicionais
Aplicação
Estabelecer a máquina
Encontre duas 1,5 tiras de alumínio de by-1.5-meter do vidro 9A de isolamento
Com a linha de produção como a avaliação de desempenho, dois vidros são alinhados aproximadamente com a seção de alimentação e a linha posição da produção
Põe o copo da sução na seção de alimentação e coloque a posição da seção de descarregamento e o afastamento horizontal da seção de alimentação é 245-255
Instale o feixe do vertical da cabeça da máquina
Conecte acessórios da instalação da eletricidade e do gás
Gire sobre a alimentação de vidro para ajustar a v-correia de modo que o vidro e o fim traseiro da roda junto para corrigir a v-correia
Nivelando a alimentação e a linha de produção
Nivelando as seções de alimentação e de descarregamento
Ajuste a expansão da cabeça da máquina de modo que o detector ajuste a distância entre a cabeça e a seção da descarga na borda do vidro
Ajuste a posição do copo da sução
A experimentação vazia para testar a posição dos quatro lados do bocal
Com colagem da comissão
Elimine erros da posição mecânica do limite negativo do limite positivo da v-correia e fixe o interruptor de limite;
Conduza para trás à posição mecânica perto do limite negativo da v-correia. Então fixe o interruptor da detecção da v-correia zero nesta posição e pare-o imediatamente depois de tocá-la.
Conduza para a frente à posição mecânica que aproxima o limite positivo da v-correia. Fixe então o interruptor positivo da detecção do limite da v-correia nesta posição e a parada imediatamente depois de tocar it.hen ajustou a pressão em um lado, dois lados, três lados e quatro lados, gerenciem a cabeça da colagem a 0 graus, a 90 graus, a 180 graus e a 270 graus respectivamente. Entre a porcentagem correspondente na relação de colagem forçada. Empurre o bocal da colagem à mão, que sente como uma mola, e o valor de referência é 35%, 15%, 35% e o estado 90%.Maintenance, no estado manual, a placa movente está na posição aberta de trabalho. A manutenção seleta aberta, mantém-se pressionar até que a placa esteja inteiramente aberta. Faça o apoio eficaz entre a placa de imprensa, ou tenha um homem na estação de dever, pessoa pode entrar entre as duas placas.
A segunda distância de posicionamento do primeiro lado do vidro da três-camada, maior o parâmetro, o menos o bocal da colagem cola ao vidro. Se o lugar da segunda cavidade não está correto, o vidro da três-camada estará usado para a compensação. Este parâmetro precisa de ser alterado em caso do erro na linha medida do comprimento. Depois que a primeira borda é aplicada, o bocal está girado 90 graus. Após a raspagem, o vidro irá a alguma distância na direção da seção de entrada. Após ter aplicado a segunda borda, o bocal girará 180 graus. Após a raspagem, deixará cair para baixo um bocado. Após ter aplicado a terceira borda, gire o bocal 270 graus. Após a raspagem, o vidro irá a alguma distância na direção da seção da saída.
Tamanho de Max.glass | 2500mm |
Tamanho de Min.glass | 170mm*400mm (máquina de 2000mm) |
Espessura de vidro | 12-56mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | 0.6-0.8MPa |
Pressão do aperto | <350kg> |
Ângulo plano | 6° - 9° |
Peso de vidro máximo | 400kg |
Poder da tensão | 380V 12kw |
Dimensão total | 8700mm*2000mm*3500mm |
