Detalhes do produto:
|
Nome da produção: | Linha de processamento de isolamento do vidro | Tamanho de vidro máximo: | 2500mm*3500mm |
---|---|---|---|
Tamanho de vidro mínimo: | 400mm*280mm | Espessura de vidro: | 3 - 15mm |
Máquina de lavar: | De aço inoxidável | Máquina de pressão: | Pontos ajustáveis |
Garantia: | 1 ano | tipo: | Vidro de Lijiang |
Realçar: | linha da janela de vidro de 15mm que faz a máquina,linha da janela de 400mm*280mm que faz a máquina |

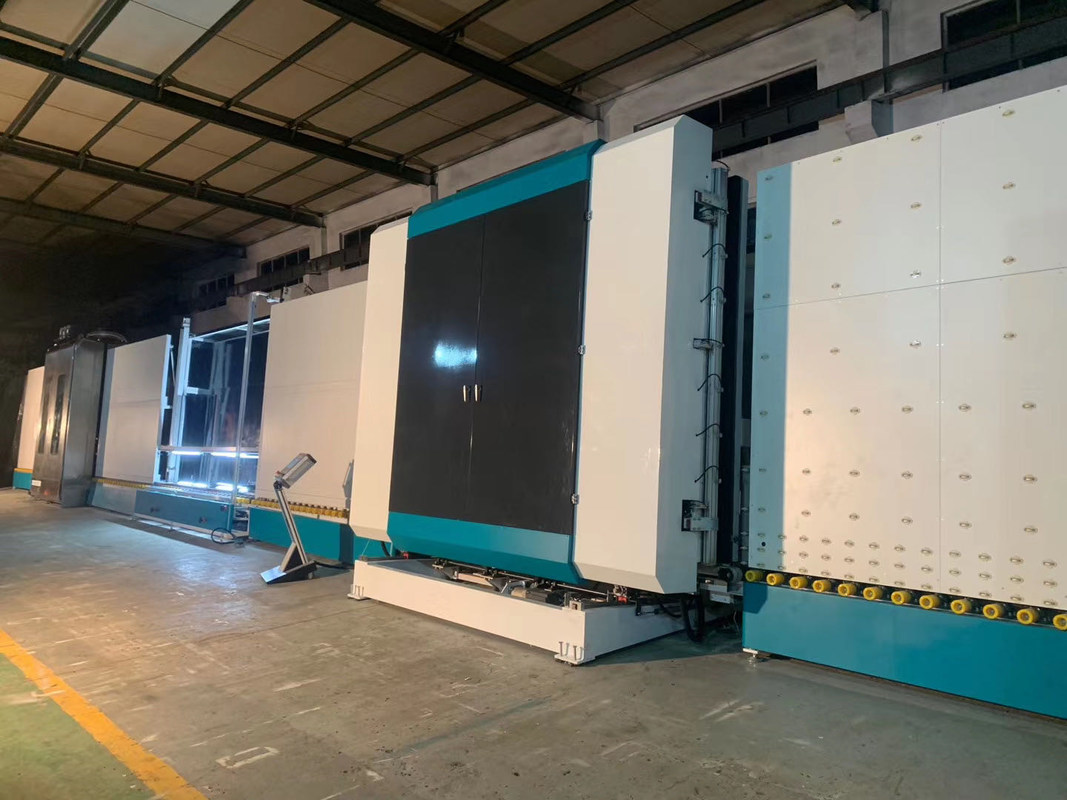

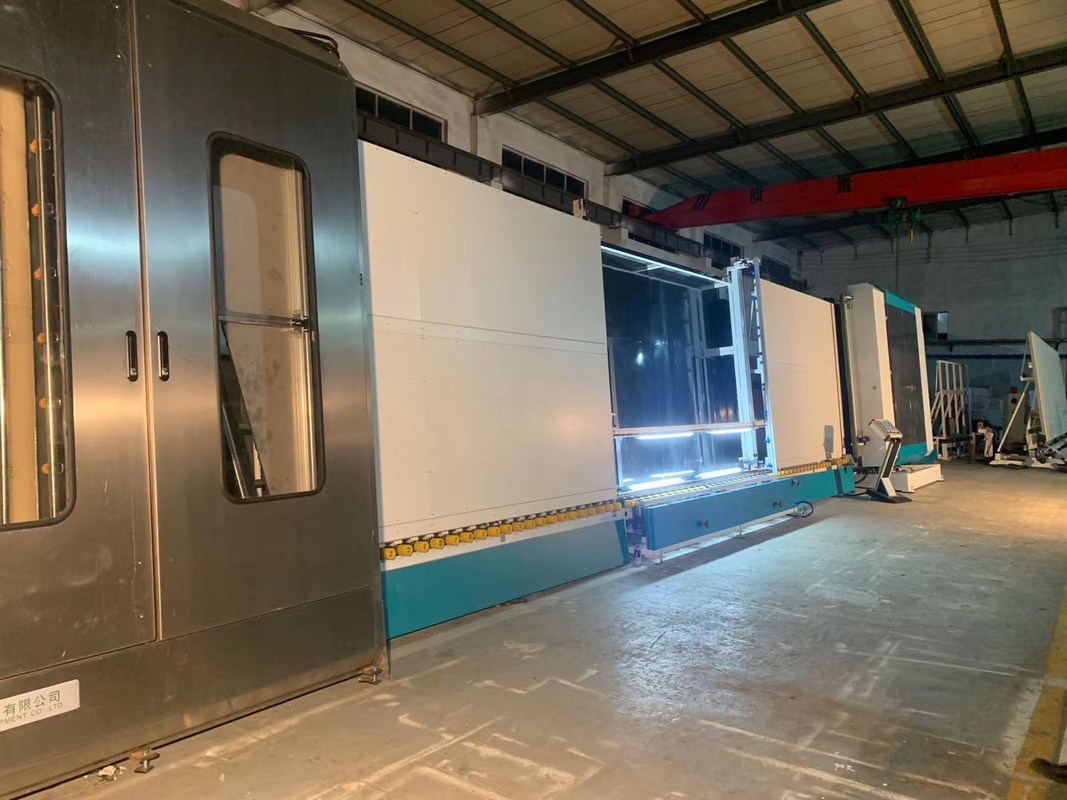

Linha de produção de vidro vertical da vitrificação dobro com função opcional de enchimento do gás do argônio
linha da janela de vidro que faz a máquina para o vidro dobro com função opcional de enchimento do gás do argônio
Os detalhes introduzem do LJBZ2535G
A linha de processamento de vidro de isolamento de enchimento do gás do argônio tem 7 seções totalmente:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Use 6 escovas macias com cabelo macio de 0.1mm para limpar o baixo-e vidro
•Prewash (opcional)
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), e o tamanho da tomada de ar é ajustado pelo ornitorrinco de alumínio do perfil. Isto pode reduzir o número de parafusos de ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
•A largura da faca de ar pode automaticamente ser ajustada de acordo com a espessura
•Caixa da operação com exposição da velocidade da lavagem, que pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento da água
•Sistema europeu do silenciador
• Material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
A vantagem especial da placa de pressão de vidro:
Característica principal:
• (2500mm * 3500mm) o vidro de isolamento longo extra pode ser comprimido duas vezes
• Adote uma correia transportadora para transferir o vidro e para usar o servo motor para empurrar o vidro
• A placa de Presser pode ser aberta para a manutenção fácil
• Máquina ajustável da imprensa da estrutura para garantir a vida útil duradouro
• Efeito de selagem alto e enchimento automático do gás do argônio com índice alto do argônio
• As zonas estabelecem-se para encher vidros feitos sob medida diferentes com os métodos de selagem da continuação para reduzir a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
Características principais da linha rápida super de IG
• Dois IGUs podem ser pressionados ao mesmo tempo e enchido com o gás, cada IGU pode ser enchido com o gás do argônio mais de 90%
• Pressionando o IGU duas vezes, você pode impedir que a parte pressionada perca sua forma. Pode alcançar 27 segundos para cada vidro dobro de 1m * de 1m, que melhora extremamente a eficiência do trabalho.
Linha de processamento de alta velocidade de IG, patenteada em China em 2019
• Resolve o problema de esperar o robô de selagem para trabalhar. Um trabalhador instala dois quadros do espaçador em dois IGUs
• Medida automática do tamanho de vidro e rotulagem usando o sistema do ERP (opcional) (etiquetar pode ser pre-imprensa e a cargo-imprensa)
• Das peças de transferência para pressionar as peças, cada parte é dividida
• Apropriado para a produção em massa na fábrica. Alta velocidade super
