Detalhes do produto:
|
Nam da produção: | Linha de processamento de vidro isolada automática | Tamanho máximo do gás de enchimento: | 2500*3200mm |
---|---|---|---|
Aplicação: | Vidro dobro, vidro triplo | Controle: | Controle do PLC |
Espessura de vidro de isolamento: | 60mm | Motor: | Simens |
Índice de gás: | >90% | ||
Realçar: | IG isolou a linha de processamento de vidro,O gás do argônio isolou a linha de processamento de vidro,Equipamento automático da fabricação da vitrificação dobro |
Descrição da linha de processamento de vidro isolada automática
A linha de processamento de vidro isolada finalidade principal é criar a qualidade da parte alta, fornecer clientes a tecnologia de produção a mais atrasada, para melhorar a eficiência da produção, para salvar custos de gastos de fabricação e para produzir benefícios máximos.
Características principais:
• O processamento de vidro isolado tem 7 seções: seção de 01 transferências; máquina de lavar 02; seção de 03 descargas; 04 inspeção e seção da instalação; seção de 05 transferências; 06 que pressionam e seção de enchimento; seção de 07 descargas
• Usando os servos motores de Siemens
• Sistema de controlo do PLC, relação do tela táctil
• Aplicável para produzir o vidro dobro, vidro triplo
• Vidro da etapa com bordas opcionais e vidro dado forma
Os detalhes introduzem da linha de vidro de isolamento
• seção de 01 transferências
Detecção automática de baixo-e filme autônomo, mecanismo de revestimento da detecção
• máquina de lavar 02
Vantagens:
• Usando 3Pairs de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• Pre-lavar (opcional)
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
É fácil inspecionar e limpar o vidro. A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro).
• seção de 05 transferências
• Pode ser usado de acordo com necessidades reais ao trabalhar. Medida automática da espessura de vidro.
• 06 que pressionam e seção de enchimento
Vantagens:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Parâmetros técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |

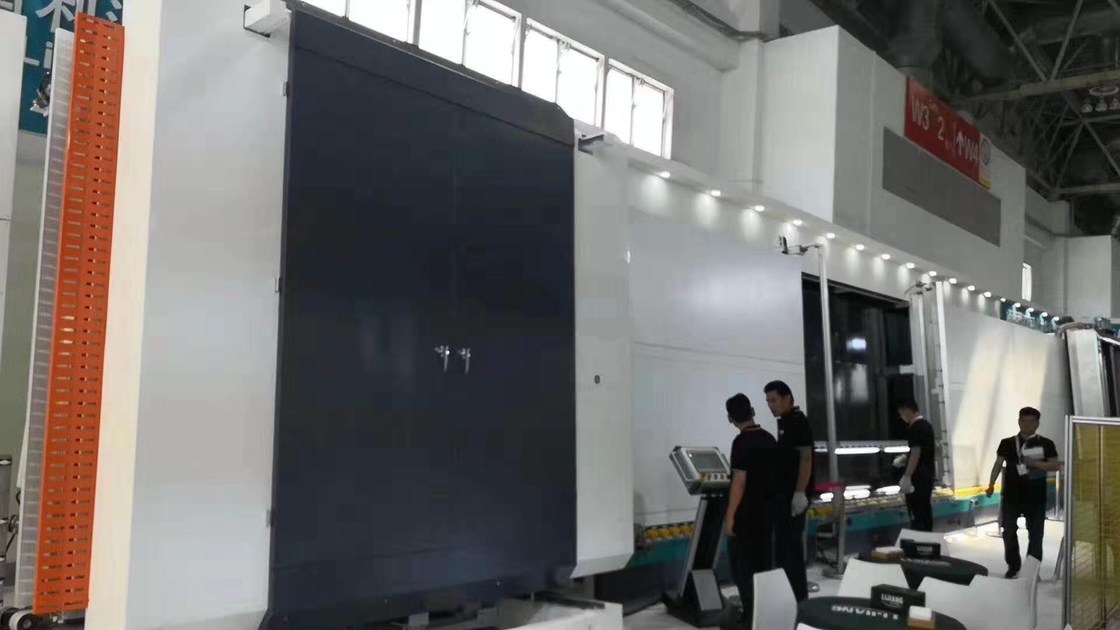

Linha de IG com o gás que enche-se em linha |
