Detalhes do produto:
|
nome: | Tabelas de corte de vidro | Tamanho do vidro: | 2600*2000 |
---|---|---|---|
Cortando a velocidade: | 0-200m/min | Tensão de fonte de alimentação: | 380V/50Hz |
Sistema servo: | Servo motor de Yaskawa | Espessura de vidro: | 3 - 19mm |
Cortando a precisão: | ±0.15 | ||
Realçar: | vidro do CNC 200m/min que corta tabelas,vidro do CNC de 19mm que corta tabelas,O corte de vidro do CNC apresenta 200m/min |

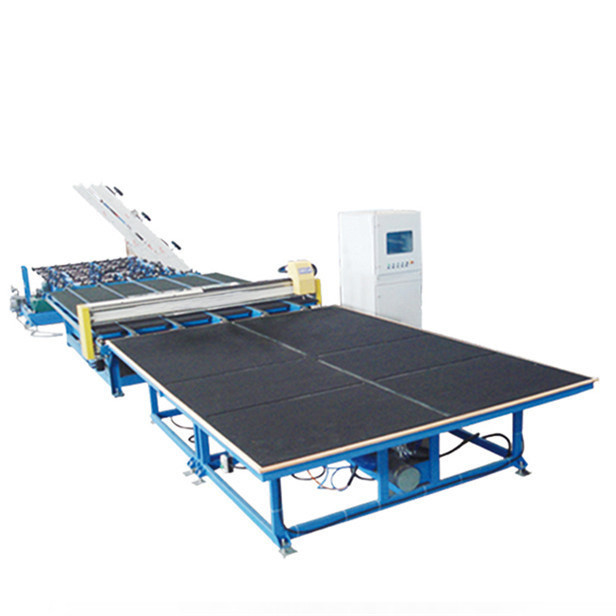

1. Vista geral das tabelas de corte de vidro
O princípio de trabalho de vidro das tabelas do corte é transportar o vidro cortado transportando a correia ao worktable, entra automaticamente a posição do vidro através do sistema da varredura fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cutc a folha. A C.A. que avançada o servo motor é usado na peça da movimentação, controlador do movimento do CNC é usada na peça de controle da máquina.
2. Composição de tabela de corte de vidro:

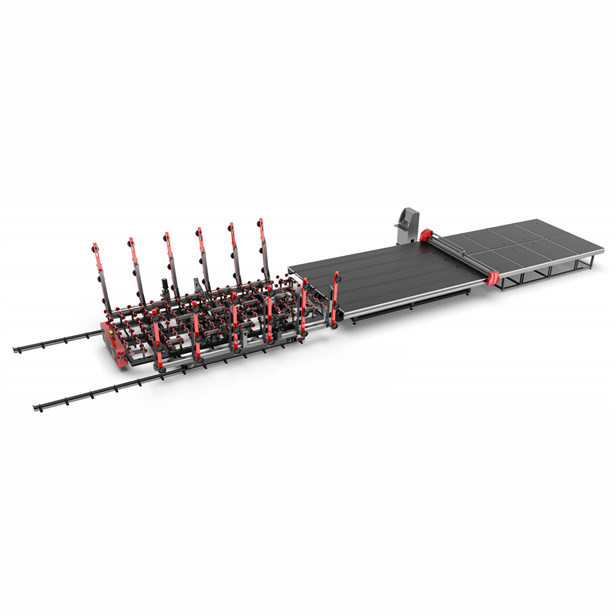

Tabelas de corte de vidro automáticas: Consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, o mecanismo de posicionamento da varredura fotoelétrica e o sistema de controlo elétrico.
3. Característica do cortador de vidro
1, guia linear silencioso de alta velocidade é adotado para o trilho de guia, que tem a precisão de corte alta e de baixo nível de ruído.
2, com a análise do software profissional da estrutura, o equipamento asseguram a estabilidade, equilíbrio dinâmico, força mecânica para conseguir o fósforo o mais perfeito, e asseguram-se de que a estrutura da tabela não esteja deformada.
3, servo motor japonês avançado de Ankawa são usados na parte de condução, que faz o equipamento seguro, erro pequeno e eficiente.
4, o material do chassi são soldados e formados pelo aço decontenção padrão nacional da ponte da seção (Q345A) após o tratamento de envelhecimento. As propriedades mecânicas, a plasticidade e as propriedades de soldadura detalhadas deste tipo do aço são boas. O quadro é processado no conjunto, e a estabilidade e a precisão do equipamento são melhoradas extremamente moderando o tratamento de envelhecimento para assegurar a estabilidade do produto. Após o processo especial da remoção de oxidação, os pontos da oxidação e a camada de superfície do óxido são removidos. O revestimento superior é pulverizado com a primeira demão de primeira qualidade da cola Epoxy e o revestimento superior é pulverizado com a pintura de primeira qualidade do automóvel.
5, arranjo razoável de cabos e tubulações de gás integrais e selagem completa
6, o dispositivo têm uma função restaurada chave. Pode terminar todas as preparações antes de começar automaticamente clicando no tela táctil, que melhora extremamente a eficiência do trabalho.
7, válvula de solenoide proporcional japonesa de SMC são usados cortando o arroz. A pressão é ajustada automaticamente de acordo com a espessura de vidro. A cabeça de cortador gerencie 360 graus, e a parte superior e abaixa cortes de proteção do cortador (toda a linha reta e todos os tipos do vidro dado forma especial podem ser cortados exatamente).
8, movimentação de alta velocidade do motor dobro (grande servo de Yaskawa da inércia) asseguram o corte da velocidade e da facilidade
9, dispositivo do transporte, dispositivo de transmissão automática, convenientes síncronos para que a transmissão de vidro, o regulamento da velocidade da conversão de frequência, estável e fácil superiores e mais baixos aperfeiçoe a velocidade da transmissão
10, função da compensação, compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo
11, a cabeça da faca é equipado com a função da proteção da faca. Se a cabeça da faca cai fora do vidro ou da diferença de vidro, o programa para automaticamente, eficazmente impedindo dano às peças e ao vidro.
12, dispositivo de posicionamento, sistema de posicionamento da varredura fotoelétrica
parâmetro 4.Technical
Tamanho máximo | 2600X2000mm |
Espessura | 3~19mm |
Cortando a precisão | ±0.15 |
Cortando a precisão do vidro especial-dado forma | ±0.20 |
Cortando a velocidade | 0-200m/min |
Transportando a velocidade | 0-25m/min |
Tamanho da máquina | 9600X2800X900±20mm |
Altura da tabela de funcionamento | 900mm±20mm |
Peso | 2600kg |
Poder total do equipamento | 5-8kw |
5.Equipment configuram
parte 6.Software
1) A relação homem-máquina é simples e generosa, o ajuste do parâmetro é simples, os parâmetros que precisam de ser alterados por operadores são menos, simples e intuitivos, e as exigências para operadores são baixas.
2) Velocidade de corrida rápida, corredor liso, precisão de controle alta, estrutura de controlador modular;
3) O modo do corte do encanamento, o modo de corte de posicionamento fotoelétrico e o modo direto do corte são ajustados livremente com as opções. O modo de corte automático e o modo de operação do ar podem ser comutados a qualquer hora durante o processamento.
4) Tempo real que segue e que indica do trajeto de processamento, gravação oportuno de coordenadas do movimento, estado da linha central, estado I/0, gravação automático do diagnóstico de falha e alarme;
5) O assentamento gráfico que programa, seleto da biblioteca especial-dado forma da biblioteca, ajustou os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;
6) Receba uma variedade de software super de processamento do pacote dos documentos, arquivo de AUTOCAD DXF, o sistema tem seus próprios gráficos que editam o software (exatamente o mesmo que o método de edição de Paul);
7) Programação gráfica do assentamento da biblioteca, selecionando a forma anormal da biblioteca, ajustando os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;
8) Armazenamento completo do estoque de vidro da pressão, uma vez que a pressão de corte de cada espessura da especificação é entrada e salvar, pode diretamente ser invocado;
9)A função de posicionamento fotoelétrica, de acordo com o ângulo real da posição e de deflexão, ajusta automaticamente o corte;
10) A função de classificação de arquivos da classe de DXF, incluindo o ponto o mais próximo, o ponto de entrada, ou pela cor dos gráficos no sentido horário, opções de classificação no sentido anti-horário e outras. Livre o interruptor entre o corte monofásico e o corte bidirecional é realizado.
11) Todos os tipos da proteção: incluindo o limite macio e duro, limite da pressão do cortador, controle externo da parada de emergência e assim por diante.
12) Função da compensação: compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo;
