Detalhes do produto:
|
NOME: | Máquina de descarregamento de vidro automática | Peso máximo: | Customeized |
---|---|---|---|
Poder: | 380V 50Hz 3P (opcional) | Plc: | Siemens |
cor: | Customerized | Função: | Trabalho com linha de IG para a carga de vidro |
Realçar: | Linha de produção de vidro de isolamento do PLC,Máquina de carregamento automática de vidro do PLC,Pórtico do PLC que descarrega a máquina |

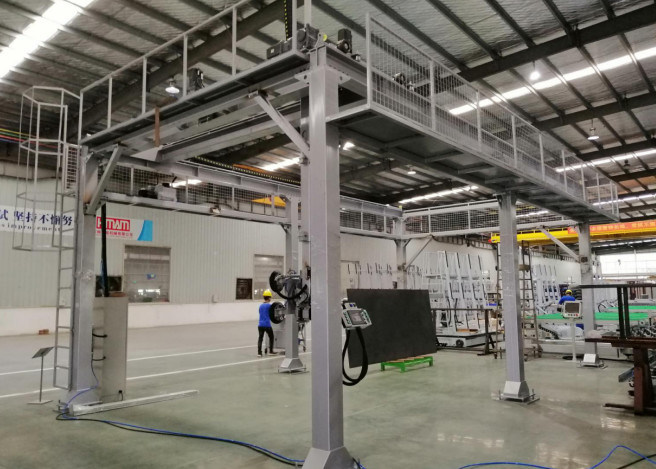

Máquina e pórtico de carregamento automática que descarregam a máquina para a linha de vidro de isolamento
Pórtico LJAXP4025 que descarrega o sistema para a linha de processamento de vidro de isolamento
Alvo técnico de I. Principal
1. Tamanho de vidro máximo: 4000x2500mm
Tamanho de vidro mínimo: 1200*1000mm
Copos totais da sução, único lado: Diâmetro 250mm; 8pcs
2.Color: Para para ser confirmado.
3. Fonte de alimentação: 380V 50HZ, 3 Fase-A PARA SER CONFIRMADO
4. Suprimento de ar comprimido: 5-7bar, 30L/minuto;
5. Poder instalado: ≈10kw
II. desempenho técnico:
1. Todos os quadros principais dos grupos da tubulação de aço do retângulo da qualidade do uso do equipamento de padrão nacional soldados e cabidos com o parafuso.
os usos do controle 2.Program importaram o controlador programável de SIMENS, cabido com o painel de toque.
a máquina 3.The foi projetada com aparência concisa e conforma-se à fábrica moderna com os sinais seguros, e para prover ao padrão do IEC do Euro do projeto até a fabricação e a instalação.
sistema de controlo de laço 4.Adopts completo-fechado para precisamente posicionar para a máquina e o corredor estável.
controle 5.All-digital com posicionamento preciso e flexibilidade rápida; Toda a velocidade pode ser ajustável de acordo com a linha velocidade da produção.
6.The X e o movimento da linha central de Y e o levantamento acima & para funcionar para baixo para do elevador do copo da sução serão controlados pelo servo motor. O sistema do copo da sução pode levantar para cima e para baixo, mover-se para a frente e para trás, movimento esquerda para a direita, pode girar 90 graus.
o guindaste de pórtico 7.The funciona com o elevador do copo da sução do vácuo e pode segurar o peso máximo 1000KG que inclui o peso de vidro e o peso do elevador do copo da sução.
tempo de ciclo 8.Unloading: ≤60S. Isto não está incluindo o tempo que operador que inspeciona o ect de vidro.
Lista de peças elétricas da tabela
Objeto/número da peça | Tipo | Modelo |
Frequencyconverter | Allen Bradley | PowerFlex525 25B-D010 |
Painel de toque | Magnetocardiogramas | TPC7062/1061 |
PLC | SIEMENS | Padrão do UL |
PLC | SIEMENS | Padrão do UL |
interruptor de posição | Schneider | XCE-102 |
interruptor de posição | Schneider | XCE-145 |
Interruptor fotoelétrico | Schneider | XUB5ANAL2 |
Interruptor de proximidade | Schneider | / |
Relé médio | Honeywell | RU2N-AC/DC24V |
Bomba de vácuo | Joysun | X-040 |
Interruptor do motor | Schneider | GV2ME-08C/10C/12C |
Contator da C.A. | Schneider | LC1D09B7C |
Transformador | Schneider | Schneider |
Servo motor | SIEMENS | |
Decelerator | QIANGZHU |
LJASP tabela de carregamento vertical de 3525 vidros
Desempenho de A.Technical:
1. Adota o controle do PLC de Mitsubishi, 10 polegadas de sistema dinâmico do toque screen.the adota a movimentação do servo motor 3, ele é fácil a operate.the que põe a maneira para o vidro é da colocação comum, colocação up/down;
a correia de 2.The V pode automaticamente ajustar à posição central da espessura de vidro; O motor conduz o fuso atuador da engrenagem de redução para ajustar a correia de V. O sensor do deslocamento introduz o ponto original, e o movimento na trilha do forro;
3. A máquina-cabeça vai automaticamente acima à altura de vidro, se o tamanho de vidro é demasiado pequeno, ele não é necessária para ir acima; o servo motor conduz a engrenagem de redução pela roda dentada de corrente na trilha do forro para fazer a cabeça da máquina up/down, de modo que possa exatamente a altura necessário;
4. A seção do transporte transporta automaticamente o vidro à posição central do apoio do otário. O servo motor conduz a engrenagem de redução pela roda dentada de corrente na trilha do forro para transportar o vidro à posição central do otário;
o apoio do otário 5.The pode automaticamente ajustar em up/down pelo comprimento e pela largura do vidro; Quando o vidro alcança à posição necessário, o suporte assistente vai para trás; O cilindro do ar dois conduz o enlace da quatro-barra para fazer a parte dianteira ativa do movimento da placa/traseiro, de modo que possa garantir a sincronicidade paralela.
os otários 6.The inalam, esticam, os braços esticam para fora para alcançar a pressão negativa dada, o calibre de pressão negativa tem o efeito protetor, e pode evitar o o vidro quebrado em caso do escapamento de ar.
a máquina 7.The pode salvar para trabalhar 2-3people, e melhora o 2times efficiencyby de trabalho
8.The o otário up/down, parte dianteira do otário/parte traseira, V transporte da correia drived pelo servo motor, ele pode ser posto na posição exata;
DADOS TÉCNICOS | |
Tamanho de vidro máximo | 2500*3500mm |
2000*2500mm | |
Espessura de vidro | 3-12mm |
Fonte de ar | 0.8Mpa |
Poder | 3P 380V/1P+N 220V 50Hz 38KW |
Tamanho da máquina | 3200*2800*1800mm |
2600*2800*1800mm |
Como a fabricação de vidro de isolamento da máquina do professinal em China, exceto o material tal como a peneira de Moleculaer e espaçador e vedador de alumínio. Nós somos bons em develping e em produzir a linha de produção de processamento de vidro insulaing vertical automática, baixo-e egde de vidro vertical que suprime da máquina, linha de produção de vidro insulaiting do robô do automatice e assim por diante.
