Detalhes do produto:
|
NOME: | máquina de vidro da vitrificação dobro | Espessura de vidro lisa: | 3-15mm |
---|---|---|---|
Velocidade de lavagem do vidro: | 6-15m/min | Velocidade de vidro do transporte: | 45m/min |
Vidro dobro: | Disponível | Vidro triplo: | Disponível |
Vidro da etapa: | Disponível | vidro dado forma: | Disponível |
Escovas de lavagem: | 3 pares | Diâmetro das escovas: | 0.1mm |
Realçar: | 6m/Min Insulating Glass Manufacturing Equipment,Equipamento de fabricação de isolamento do vidro do UL,maquinaria e equipamento 6m/Min de fabricação de vidro |

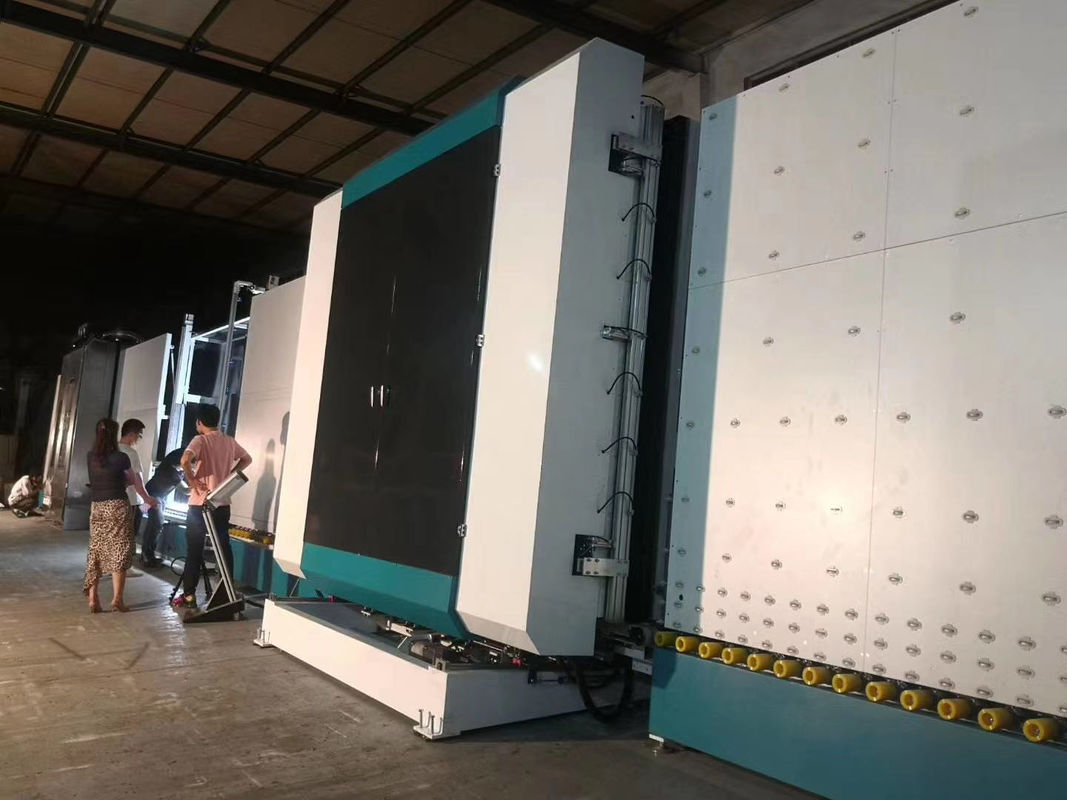

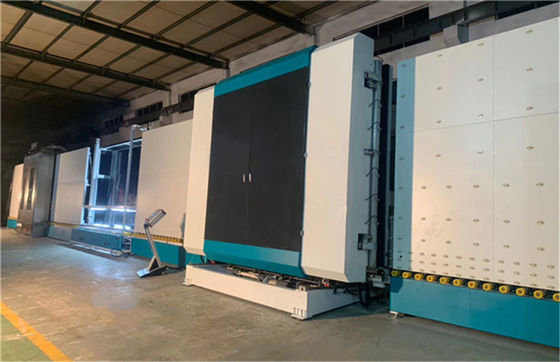

LINHA DE PRODUÇÃO DE VIDRO MÁQUINA DE VIDRO DE ISOLAMENTO DA MÁQUINA DE LAVAR DO EQUIPAMENTO DE FABRICAÇÃO
1, 进料段 de carregamento da parte
Para evitar o baixo-e vidro pôs o lado inverso e deixou marcas ou risco da roda baixo-e revestimento nós para usar a inspeção do revestimento - filme do metal condutor (a outra empresa usam a detecção fotoelétrica, dura reconhecer para um revestimento transparente mais alto do filme)
(Coluna do nylon e do poliuretano + do metal

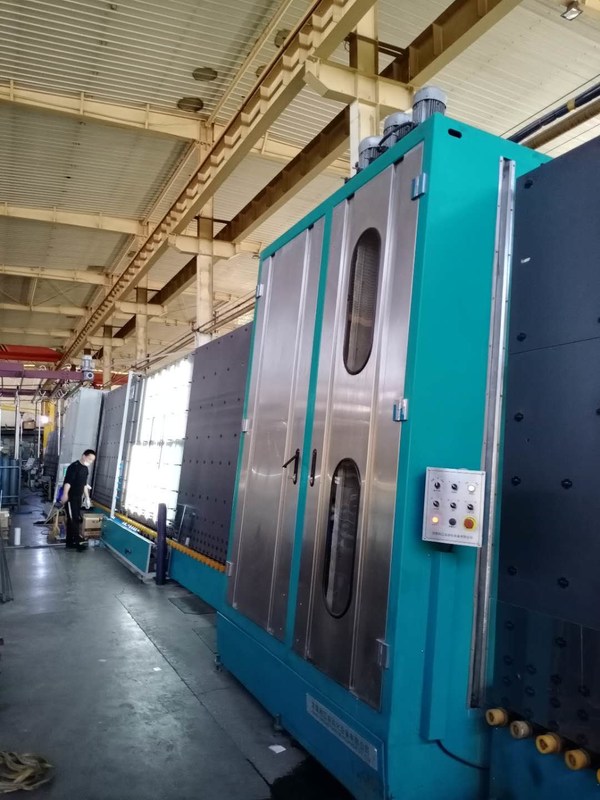

2, lavagem e 清洗烘干段 de secagem da parte
* três escovas macias dos pares podem lavar o baixo-e vidro e o vidro normal, o diâmetro é menos de 0.1mm.
* os materiais são de aço inoxidável.
* a faca do vento é projeto do flutuador, mantém sempre o direito e a distância apropriada 3mm entre a superfície e a faca de vidro do vento (mesma como a estrutura de LISEC (observação: 3mm está a uma melhor distância de secagem)
Há um dispositivo comum universal. Quando a espessura de vidro foi mudada, a faca de ar pode mover-se para a frente e para trás ajustar a distância, de modo que a distância relativa entre a faca do vento e o vidro seja constante, para evitar o dano ao filme de vidro devido à mudança da espessura de vidro.
* toda a aperto-roda da parte dianteira e do verso é ativamente para mover-se e transportar. Nenhum mater o tamanho de vidro é pequeno/grosso/fino grandes (8mm), ele garante toda a passagem de vidro completamente lisamente. (Mesmos como LISEC)
3, detectando a parte

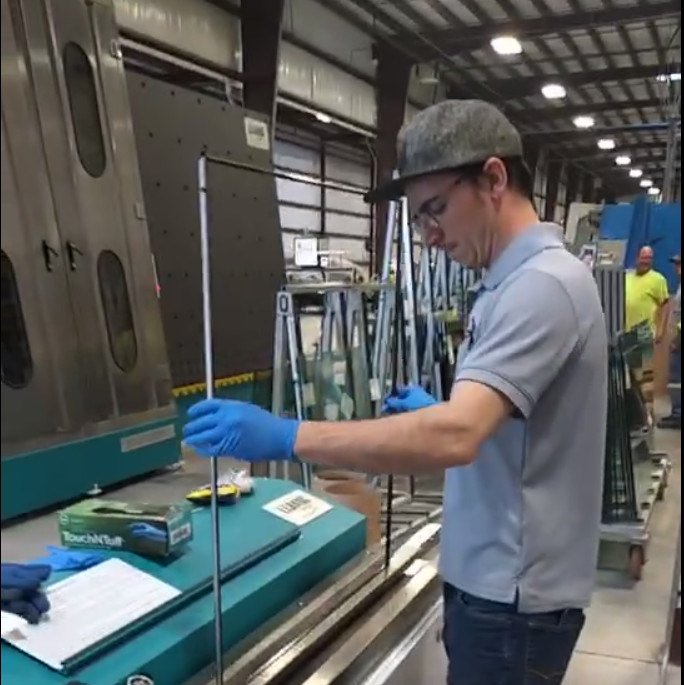

4, peça do conjunto
A estrutura de levantamento do feixe incorporado (feixes dobro) conveniente para detecta e limpa o vidro
5, enchimento do gás e peça da pressão
1, 测厚 da medida da espessura: o cilindro conduz a régua eletrônica para medir a espessura de vidro e a largura de alumínio do quadro, para fornecer parâmetros para a inflação e a pressão servo
2, mover-se síncrono do feixe da correia: o feixe síncrono da correia mover-se-á de acordo com a espessura de vidro e a largura de alumínio do quadro para assegurar-se de que o furo da inflação esteja entre o primeiro e segundo quadro de alumínio de vidro para inflar a diferença (o valor vem do pushrod da C.C. e da régua eletrônica)
3, entraram a concentração de gás do argônio no tela táctil de acordo com o cliente exigido
4, 充气显示功能 da função da exposição: o tela táctil indicará o processamento de enchimento do gás inteiro do argônio, você conhecerá muito claro quanto já gás do argônio arquivou para dentro
E, INTOXICA o enchimento do 底部充气结构 inferior
(Tipo velho)
A parte de pressão era partilha em 4 porções (por 800mm), quando a passagem pequena do vidro do tamanho (menos de 800mm) através da seção do enchimento da pressão e do gás, somente trabalho de uma parte.
Se mais de 800mm com exceção de menos de 1600mm, ele duas porções trabalham, não precisam o trabalho de enchimento inteiro da seção da imprensa e do gás. pode salvar o vidro do argônio.
F, maneira lateral do selo está seguindo a selagem (o novo tipo)
(o lado da máquina manda um sensor do oxigênio com 7-8 detectar pontos.
Peças de pressão ajustáveis de G
1, tem lá o esforço após a solda no quadro de pressão, problemas tão em baixo de forma é inegável após ter usado alguma hora (a máquina não pode pressionar DGU corretamente, uniformemente e firmemente)
Para esta edição inegável desigual, está aqui nossa solução
2, pressão do parafuso movimentador
气浮传输 de apoio aéreo dos transportes de H (função opcional)
Garanta o interior de DGU limpo sem marcas das rodas
Após o lavagem e antes a pressão são todos des apoio aéreo
电器元件 dos componentes da eletricidade de I
Nós estamos usando o yaskava de Alemanha simens/japão
Parâmetro principal
Velocidade de lavagem | 10~15m/min |
Velocidade de Max.working | 45m/min |
Espessura de vidro de lavagem | 3~15mm |
Espessura do vidro de Max.insulating | 80mm |
Altura do transporte | 500mm |
Tamanho de Min.glass | 450×280 |
Tamanho de Max.glass |
2500×4000
|
Tamanho de Max.glass | linha mais fillier do gás de 2500*3500mm (LJBZ2535): 2500*3200mm |
Tamanho de Min.glass | 280*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 40mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte: | 48m/min |
Escovas de lavagem | 3 pares |
Fonte de água: | Consumo de água: condutibilidade 0.5t/h: ≤50μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P380V 50HZ 34KW |
Dimensão | 23500*3500*3700mm |
ARTIGO | NOME DOS PRODUTOS | IMAGEM | TIPO |
1 | Linha de vidro isolada vertical do produto | LJBZ1825PF | |
LJBZ2025PC | |||
LJBZ2230PC | |||
LJBZ2535PC | |||
LJBZ2700 | |||
2 | Auto robô de selagem | LJTJ2025 | |
LJTJ2025D | |||
LJTJ2530 | |||
LJTJ2530D | |||
3 | Máquina de espalhamento do vedador | LJST02A | |
LJST02 | |||
4 | Máquina &Drying da baixa-e lavagem de vidro | ||
5 | Borda esperta que suprime da máquina | LJDM20 | |
LJDM25 | |||
6 | Máquina de dobra automática do espaçador | LJZW2020 | |
LJZW2020A | |||
7 | Máquina de enchimento dessecante automática | LJGZ2020 | |
LJGZ2020A | |||
9 | Máquina butílica da extrusora | LJTB01B | |
LJTB03 | |||
LJTB01 | |||
11 | Máquina de moedura da borda |
LJMB95
|
|
12 | Máquina de corte do espaçador | LJQJ02 | |
13 | Congelador | LJLX01 | |
14 | Tabela de espalhamento girada do vedador | LJZT03 | |
15 | Máquina de enchimento do gás | LJCJ02 | |
16 | Semi-auto máquina de transferência de alumínio do quadro | LJSJ02 | |
17 | Máquina de enchimento da peneira molecular | LJGJ03 | |
18 | Tabela de levantamento | LJ2510P-09 | |
19 | Dispositivo de descarregamento de vidro | LJXP-250-2 | |
20 | Sistema do tratamento da água (economia) | DPS | |
21 | Sistema do tratamento da água (avançado) | ||
22 | Auto máquina de emenda | LJWM3625 |
