Detalhes do produto:
|
Nome da produção: | Vedadores de vidro de isolamento que selam a máquina do robô | Tamanho de vidro máximo: | 2500mm*4000mm |
---|---|---|---|
Tamanho de vidro mínimo: | 400mm*300mm | Espessura de vidro: | 12-56mm |
Máquina de lavar: | De aço inoxidável | Máquina de pressão: | Pontos ajustáveis |
Garantia: | 1 ano | Tipo: | Vidro de Lijiang |
Realçar: | Vedadores automáticos que selam o robô,Vedadores verticais que selam o robô,Vedadores de vidro de isolamento que selam o robô |

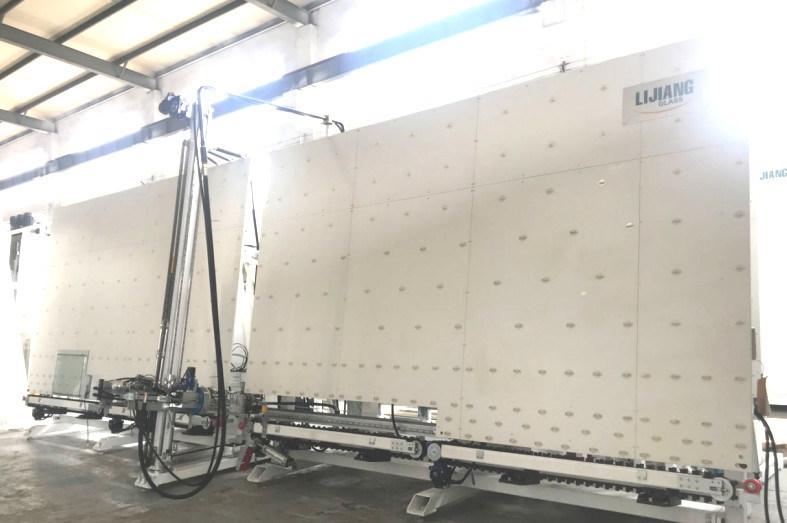

Vedadores de vidro de isolamento verticais automáticos que selam a máquina do robô
Características principais da máquina de selagem de vidro de isolamento do robô:
• Controle de sistema do servo de Japão Yaskawa, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode revestir o vidro dobro
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Com a função da exploração do código (opcional)
Especificação do robô de selagem de vidro de isolamento
Modelo | LJTJ2540D |
Poder da tensão | 380V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000mm |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*1500*4500mm |
2,2 ruído da máquina
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
Função e característica da máquina de selagem de vidro de isolamento
a máquina 1.The é apropriada para a empresa de processamento profunda de vidro, automatização alta, reduz a intensidade do trabalho, para salvar a mão de obra, para melhorar a eficiência da produção
2. máquina inteira para adotar a relação homem-máquina do tela táctil, com função de memória.
o vedador 3.After de revestimento, a borda de vidro e o canto estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
4. Usando dois grupos de sistema de fonte independente do vedador (que inclui o dispositivo de mistura), dois tipos dos vedadores comutam rapidamente, na operação do um-botão facilmente (modelo II)
a largura 5.The da máquina é 1.5m, superfície coberta pequena, salvar o espaço
6. A terceira seção pode gravar o vidro para melhorar eficazmente a eficiência
7.The que o tamanho de vidro de isolamento o menor pode ser processado é 400*300mm
anti dispositivo de obstrução 8.Equipped no misturador
9. O sistema do servocontrol adota o tipo mundialmente famoso (Japão YASKAWA), o desempenho é estável
10. transmissão do eixo para fazer o vidro que está sendo transferido lisamente com posicionamento exato.
11. o tipo especial correia de V de transmissão para evitar o vedador que cola na correia, assegura a borda de vidro limpa, tipo bloco de V é variável.
12. As peças sobresselentes são produzidas com normalização alta e a elevada precisão, assegura-se de que a máquina possa ser usada com estabilidade a longo prazo
13.Suitable para a vitrificação tripla.
a roda 14.Conveying no encosto adota a roda encaixada, para certificar-se do vidro seja transportada lisamente
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Produto relacionado do VIDRO de LIJIANG
Linha de produção de vidro vertical da vitrificação dobro com função opcional de enchimento do gás do argônio
Os detalhes introduzem do LJBZ2535G
A linha de processamento de vidro de isolamento de enchimento do gás do argônio tem 7 seções totalmente:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• Pre-lavar (opcional)
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
A vantagem especial da placa de pressão de vidro:
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
Características principais da linha rápida super de IG
• Duas partes de IGU poderiam ser pressionadas e o gás enchido uma vez no tempo, cada IGU poderia encher o gás do argônio sobre 90%
• Pode melhor ser impedida a parte pressionar a ser fora da forma pressionando duas partes de IGU uma vez no tempo. Pode alcançar 27s para cada o vidro dobro de 1m*1m, melhorar a eficiência do trabalho altamente
• Linha de processamento de alta velocidade de IG, nós obtivemos direitos de patente em China em 2019
• Resolvendo o problema de esperar o trabalho no robô de selagem. Instalando dois quadros do espaçador para dois IGU por um trabalhador
• Tamanho de vidro automaticamente da medição e etiquetar (etiquetar pode ser permitida antes de pressionar e após a pressão) com o sistema do ERP (opcional)
• Da peça de transferência a pressionar a parte, cada parte é dividida
• Apropriado para a produção em massa em uma fábrica. Velocidade ultrarrápido
