Detalhes do produto:
|
Nome da produção: | Vedadores de vidro de isolamento que selam a máquina do robô | Tamanho de vidro máximo: | 2500mm*4000mm |
---|---|---|---|
Tamanho de vidro mínimo: | 400mm*300mm | Espessura de vidro: | 12-56mm |
Máquina de lavar: | De aço inoxidável | Máquina de pressão: | Pontos ajustáveis |
Garantia: | 1 ano | Tipo: | Vidro de Lijiang |
Realçar: | Máquina de selagem vertical da vitrificação dobro,Máquina de vidro vertical da vitrificação dobro,máquina de selagem da vitrificação dobro de 56mm |

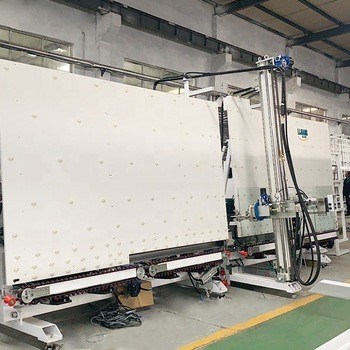

Vedadores de vidro de isolamento verticais automáticos que selam a máquina do robô
Características principais da máquina de selagem de vidro de isolamento do robô:
• Máquina de selagem do controle de sistema do servo de Japão Yaskawa, a totalmente automático e a eficiente
• 4 seções, podem armazenar o vidro
• Usando uma correia síncrono, uma transmissão estável, e um posicionamento exato
• Use o raspador e o rolo para reparar automaticamente os cantos de vidro
• Medida automática do tamanho e da profundidade de vidro da colagem (30mm)
• Cada função automática vem com operação manual
• Pode ser revestido com o vidro dobro
• o vidro Especial-dado forma pisou o vidro, o vidro da triplo-camada com as bordas opcionais (opcionais)
• Um grupo de bombas de impulsionador controla dois grupos de vedador (opcional)
• O silicone, o polysulfide, e os vedadores estruturais do silicone podem ser usados
• A cabeça da colagem é posicionada na parte dianteira da máquina para o revestimento fácil do vidro da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Com a função do código de varredura (opcional)
Especificação do robô de selagem de vidro de isolamento
Modelo | LJTJ2540D |
Poder da tensão | 380V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000mm |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*1500*4500mm |
2,2 ruído da máquina
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
Função e característica da máquina de selagem de vidro de isolamento
1. Esta máquina é apropriada para as empresas deprocessamento de vidro, com um alto nível da automatização, reduzindo a intensidade do trabalho, a mão de obra de salvamento, e o melhoramento da eficiência da produção
2. A máquina inteira adota uma relação homem-máquina do tela táctil com função de memória.
3. Após a selagem, os quatro cantos do vidro estão completos sem bolhas, e a superfície é lisa sem bordas chanfradas
4. Dois grupos de sistemas de fonte independentes do vedador (que incluem agitando o dispositivo) são adotados, e os dois tipos dos vedadores podem rapidamente ser comutados, e operação da um-chave são convenientes (tipo II)
5. A máquina tem uma largura de 1.5m, uma pegada pequena, e a espaço-economia
6. O terceiro nível pode armazenar o vidro adiantado, eficazmente melhorando a eficiência
7. O vidro oco o menor que pode ser processado é 400*300mm
8. O dispositivo antibloqueio é instalado no misturador
9. O sistema do servocontrol adota um tipo mundialmente famoso (Yaskawa, Japão) com desempenho estável
10. a transmissão do eixo faz o estábulo de transtorte de vidro e o posicionamento exato.

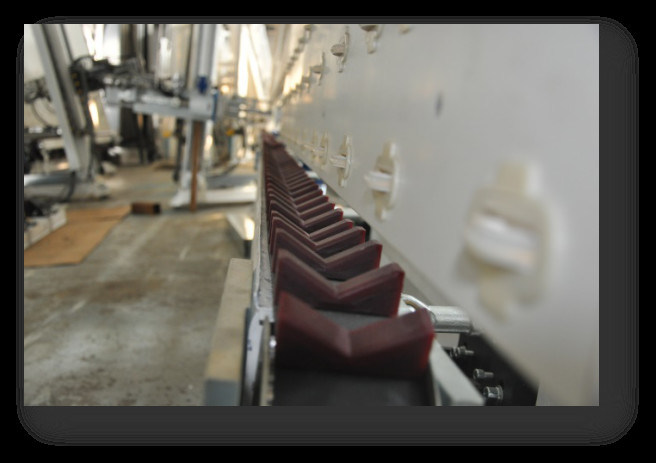

11. A correia de transmissão V-dada forma especial impede que o vedador cole à correia transportadora e assegura-se de que a borda do vidro esteja limpa. O bloco V-dado forma pode ser substituído.
12. As peças sobresselentes são produzidas no estandardizado e elevada precisão para assegurar o uso estável a longo prazo da máquina
13. Apropriado para o vidro da três-camada.
14. A placa traseira que transporta a roda adota a roda encaixada para assegurar o transtorte de vidro liso
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Produto relacionado do VIDRO de LIJIANG
Linha de produção de vidro vertical da vitrificação dobro com função opcional de enchimento do gás do argônio
Os detalhes introduzem do LJBZ2535G
A linha de processamento de vidro de isolamento de enchimento do gás do argônio tem 7 seções totalmente:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Use 6 cerdas 0.1mm macias e cerdas macias para limpar o baixo-e vidro
• Pre-lavagem (opcional)
• A faca de ar nova adota o perfil de alumínio (faca de ar do ornitorrinco), e o tamanho da tomada de ar é ajustado pelo ornitorrinco de alumínio do perfil. Isto pode reduzir o número de parafusos de ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água e sistema do reabastecimento da água
• Sistema de redução europeu do ruído
• material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
A vantagem especial da placa de pressão de vidro:
Característica principal:
• (2500mm*3500mm) o vidro de isolamento extra longo pode ser comprimido duas vezes
• O vidro é transportado por uma correia transportadora, e o vidro é pressionado por um servo motor
• O prato de pressão pode ser aberto para a manutenção fácil
• Estrutura ajustável do prato de pressão para assegurar a vida útil longa
• Enchido automaticamente com o argônio, o efeito de selagem é óbvio, e o índice do argônio é mais alto
• Estabelecer áreas para encher tamanhos diferentes do vidro, e adota métodos de selagem subsequentes para reduzir a perda do argônio
• O valor do gás pode ser ajustado e o processo de enchimento do gás pode ser indicado no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
Características principais da linha rápida super de IG
• Duas partes de vidro de isolamento são pressurizadas e infladas ao mesmo tempo, e cada parte de vidro de isolamento é enchida com mais de 90% do gás do argônio
• Pressionar duas partes de IGU em um momento pode melhor impedir a deformação da divisória pressionada. Cada vidro 1m*1m dobro pode alcançar 27s, que melhora extremamente a eficiência do trabalho
• A linha de processamento de alta velocidade de IG, obteve a patente chinesa em 2019
• Resolva o problema de selar o trabalho de espera do robô. Um trabalhador instala dois quadros do espaçador para dois IGUs
• Do ERP do sistema medidas do tamanho e rotulagem do vidro automaticamente (que etiquetam antes e depois da pressão) (opcional)
• Da peça de transtorte à parte de pressão, cada parte é separada
• Apropriado para a produção em massa nas fábricas. Velocidade rápida super
