Detalhes do produto:
|
Nome da produção: | Linha de processamento de isolamento do vidro | Tamanho de enchimento máximo: | 2500mm*7000mm |
---|---|---|---|
Concentração de gás: | >98% | Gás: | gás do argônio |
Garantia: | 1 ano | Tipo: | Vidro de Lijiang |
Realçar: | Máquina de vidro da vitrificação dobro de 98%,Máquina de vidro da vitrificação de dobro do gás do argônio,Linha de processamento de vidro de isolamento do gás do argônio |
Tela táctil que opera a linha de processamento de vidro de isolamento conveniente com enchimento do gás do argônio de 98%

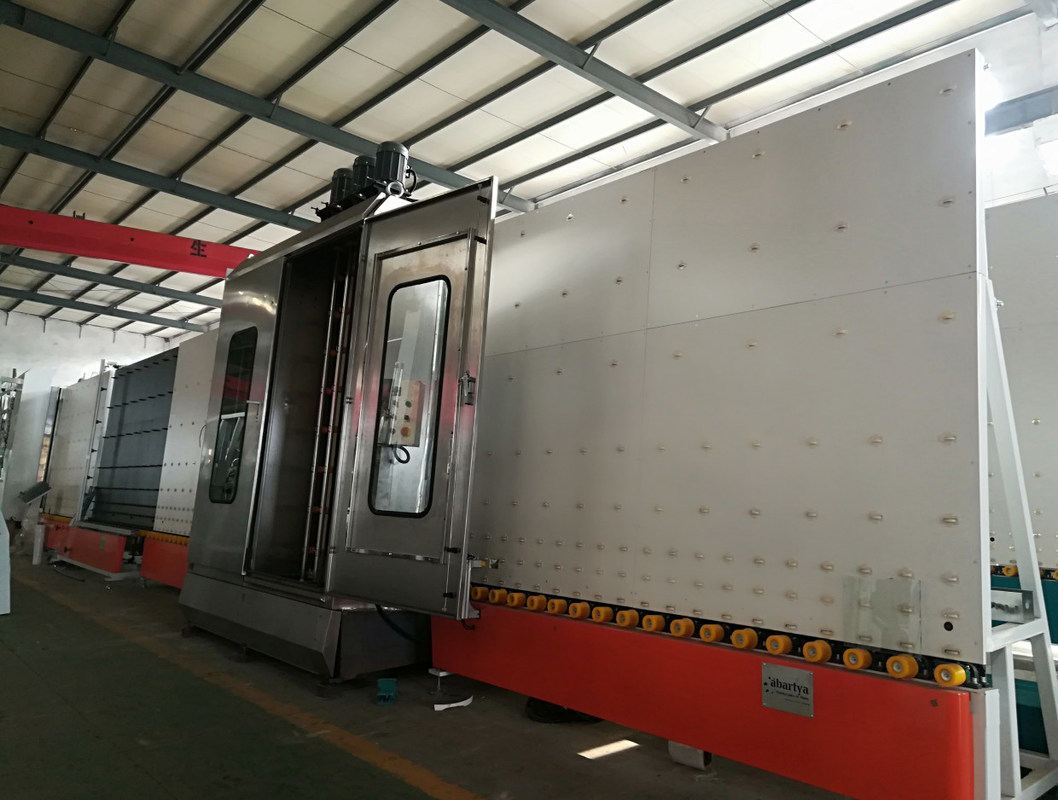

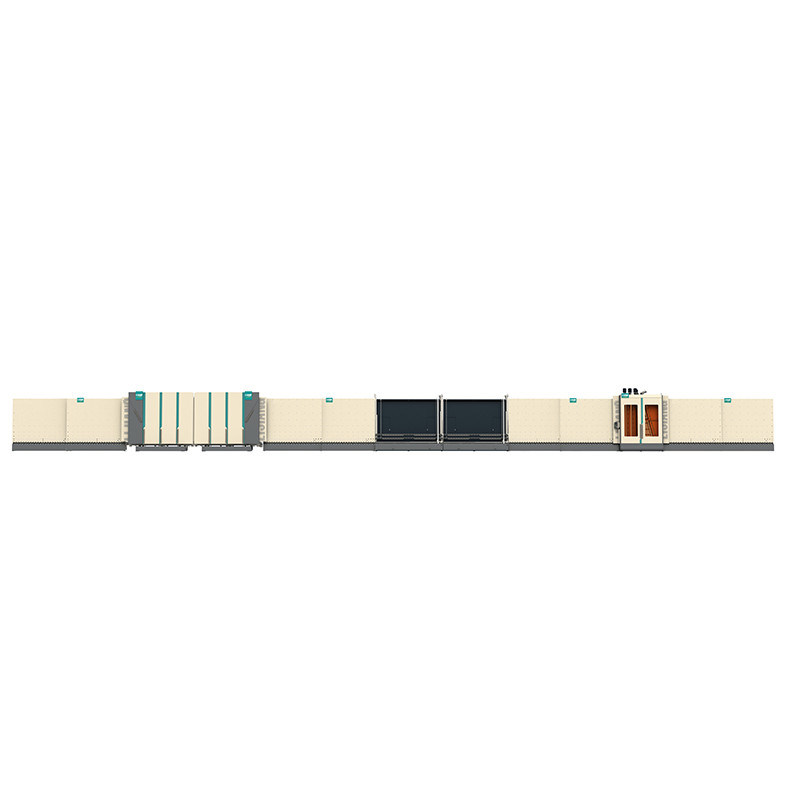

A linha de produção de vidro de isolamento vertical automática de LJBZ2570PG tem as seguintes funções: vidro liso de lavagem, instalando os quadros de alumínio, pressionando unidades de vidro de isolamento ordinárias, pressionando unidades de vidro de isolamento dobro, e pressão de unidades de vidro de isolamento da três-camada da dupla camada.
LJBZ2570PG é equipamento especial para produzir o vidro de isolamento da fita de alumínio, que tem as vantagens da pegada pequena, do desempenho seguro, da eficiência elevada, e da manutenção conveniente.
Característica principal da linha de produção de vidro de isolamento do tamanho enorme
●Relação do tela táctil, sistema de controlo alemão do PLC de Siemens
●Reconhecimento automático de vidro revestido e do baixo-e vidro
●A máquina de lavar adota o dispositivo material e impermeável dos SS
Tanque de água com controle de temperatura automática e sistema de nivelamento da água
●3 pares de escovas macias podem limpar o baixo-e vidro em linha e off-line
●Começo do fã e ajuste automáticos da parada
●Sistema de aquecimento de ar
●Sistema de redução do ruído
●Exposição em linha da velocidade de lavagem
●O prato de pressão ajustável, mantém a superfície do prato de pressão em linha reta
●Método da conexão da tomada da aviação
Apropriado para a produção de vidro de isolamento triplo e de vidro de isolamento especial-dado forma
●Trabalho intermitente inteligente para salvar a energia
Parâmetros principais da linha de processamento de vidro de isolamento automática
Fonte de alimentação | Tensão | 380 |
Frequência | 60 | |
Poder total | quilowatt | ≈42 |
Velocidade de lavagem | m/min | 2~10 |
Velocidade de Max.working | m/min | 45 |
Tamanho de Min.glass | milímetro | 450×280 |
Tamanho de Max.glass | milímetro | 2500×7000 |
Espessura de vidro de lavagem | milímetro | 3~15 |
Espessura do vidro de Max.insulating | milímetro | 60 |
Altura do transporte | milímetro | 500 |
Consumo total do gás | L/MIN | 1500 |
A máquina de processamento de vidro de isolamento adota o sistema de controlo de Siemens, equipado com o tela táctil de alta resolução, o operador pode alterar os parâmetros de trabalho da linha de produção a qualquer hora, e pode claramente indicar o estado de cada sinal de entrada e de saída, que é conveniente para a manutenção rotineira da máquina.
LJBZ2570PG que descarrega a seção.
LJBZ2500PG não é apropriado para o vidro curva-dado forma ou o vidro torcido, porque o plano na parte pressionada é imutável.
LJBZ2500PG é uma imprensa com um novo tipo de tecnologia da inflação. Este equipamento é apropriado para os inflators de vidro da imprensa da alto-tecnologia de vários gás ou de gás misturados. Porque antes de cada gás ou mistura é enchido com o vidro de isolamento, o sistema de controlo detectará o tipo de gás pré-ajustado (que incluem a relação de mistura do gás misturado) e o caudal.
A seção de pressão de LJBZ2500PG e de inflamento de vidro é apropriada para pressionar unidades de isolamento dobro do vidro ou unidades de vidro de isolamento da três-camada ao mesmo tempo. Esta máquina pode pressionar todos os tipos do vidro liso (que inclui vidro revestido e o vidro laminado).
LJBZ2500PG pode ser usado para medir em linha a concentração de gás de vidro de isolamento. O dispositivo de medição na frente do equipamento pode exatamente medir o tamanho e a espessura do vidro e calcular a quantidade de gás exigida.
LJBZ2500PG pode simultaneamente pressionar o gás em duas unidades de vidro ocas com um comprimento menos de 1.5m, que melhora extremamente a eficiência da produção, de especialmente para o vidro com um comprimento de menos de 1.5m.
Características principais
• Duas partes de vidro de isolamento são pressurizadas e infladas ao mesmo tempo, e cada parte de vidro de isolamento é enchida com mais de 90% do gás do argônio
• Pressionar duas partes de IGU em um momento pode melhor impedir a deformação da divisória pressionada. Cada vidro 1m*1m dobro pode alcançar 27s, que melhora extremamente a eficiência do trabalho
• A linha de processamento de alta velocidade de IG, obteve a patente chinesa em 2019
• Da peça de transtorte à parte de pressão, cada parte é separada
• Apropriado para a produção em massa nas fábricas. Velocidade rápida super
• Resolva o problema de selar o trabalho de espera do robô. Um trabalhador instala dois quadros do espaçador para dois IGUs
• Do ERP do sistema medidas do tamanho e rotulagem do vidro automaticamente (que etiquetam antes e depois da pressão) (opcional)
Dados técnicos
Tamanho de vidro máximo | 2500mm*7000mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*7000mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 54.5KW |
espessura de vidro lisa | 3-30mm |
Outros produtos do VIDRO de LIJIANG
Máquina de enchimento do gás do argônio com tela táctil
Esta máquina de enchimento do gás do argônio é máquina de enchimento manual, mas tem o tela táctil para indicar quanto o valor do gás do argônio. E esta máquina de enchimento pode ajustar-se quanto valor do gás você quer encher no vidro de isolamento.
Tipos da máquina de enchimento do gás do argônio
Máquina de enchimento manual geral do gás do argônio & máquina de enchimento rápida nova do gás do argônio
Máquina de enchimento manual de vidro de isolamento do gás do argônio para o gás de enchimento do argônio
O tipo de máquina de enchimento de isolamento esperta do gás do vidro LJCJ02 é um equipamento especial para o vidro de isolamento de enchimento. O dispositivo pelo microcomputador e importado do sensor para formar um sistema de controlo de laço fechado, alto nível do equipamento inteligente, controle preciso, concentração pneumática ajustável, eficiência de carregamento é alto, a operação é simples. É essencial melhorar mais o desempenho do equipamento de vidro oco.
1. Característica principal
• É usado enchendo o argônio no vidro de isolamento
• Altamente eficazmente, permitido quatro partes de IGU
• Quando o gás está completo, alarmar-se-á e parar-se-á automaticamente
• Pode ajustar e indicar os dados do valor do gás
2. Especificações e data técnica:
Artigo | Valor |
Fonte de alimentação | AC220 V 50Hz |
0.5kw | |
Dimensão do contorno | 600X400X1210mm |
Peso líquido da máquina | 40kg |
3. A estrutura principal da produção
A máquina de enchimento do gás compreende as peças da árvore. Há um gás de enchimento, controlo e detecção. A peça do gás de enchimento compreende principalmente o circuito da tomada, retorna o circuito e a válvula de controle. A peça do controlador compreende principalmente o tela táctil, o alarme do botão do interruptor, do controlo da seleção de grupo do começo, do controlador e da campainha elétrica. A peça da detecção compreende principalmente o sensor.
4. As condições do uso
fonte do gás do argônio 1.The: pressão 0.2Mpa.
A fonte da máquina do compressor de ar: pressão 0.4Mpa.
O uso do ambiente: o ℃ 0~40, nenhuma condensação, o painel da operação e a caixa de controle não podem ter a intrusão da água.
inflação 5.Before para ajustar os parâmetros técnicos
5,1 ajuste o argônio correm através da válvula de controle no painel, ajustam o fluxo do argônio, menor o argônio, menor o fluxo de vidro, que pode melhorar a precisão do sistema de controlo e impedir vidro quebrado; é o melhor abaixar no início o fluxo, quando o operador pode se operar, para aumentar gradualmente o fluxo de ar para aumentar a taxa de carregamento, para melhorar a eficiência do trabalho, mas o fluxo de ar deve ser ajustado ao mínimo na fase inicial do uso, e então gradualmente do aumento, mas a velocidade de carregamento não pode ser ajustada demasiado rapidamente, se não o ar e o argônio serão danificados a cavidade de vidro oca da camada de separação reduzem a concentração de gás e a precisão da detecção da concentração de gás.
5,2 ajuste da pressão da inflação: a fim evitar excessivamente - a pressão da inflação alta que causa dano ao vidro da dupla camada. Nós precisamos de fazer a pressão de trabalho 0.2mpa, ajustamos a válvula de diminuição da pressão do argônio no painel de controle a 0.1-0.2mpa, e no caso, fazemos a fonte de ar do compressor de ar 0.4mpa.
Ajuste os limites superiores e mais baixos da pressão de acordo com o tamanho do vidro de isolamento e da taxa de inflação. Quando o vidro da dupla camada é maior de 1.5m×1.5m, a fonte de ar do compressor de ar está ajustada apropriadamente a um valor maior.
Seis, instalação e ajuste
6,1 o equipamento é colocado firmemente, e a atenção deve ser pagada para impedir que dano ao controlador e ao sistema de controlo caia.
6,2 conecte o soquete de poder, a relação de ar principal, a tubulação da tomada e a tubulação do retorno.
5. a instalação e ajuste
5,1 o equipamento colocou lisamente, paga a atenção para impedir a queda e o controlador e o sistema de controlo de dano.
5,2 conecte o soquete de poder, a relação de ar total, a tubulação da tomada e a tubulação do retorno.
inflação 7.Before para ajustar os parâmetros técnicos
7,1 ajuste o caudal do argônio através da válvula de controle no painel. Menor o argônio, menor o caudal de vidro. Isto pode melhorar a precisão do sistema de controlo e impedir vidro quebrado; é o melhor abaixar no início o caudal, quando o operador pode se operar, gradualmente aumentar o fluxo de ar para aumentar a taxa de carregamento e melhorar a eficiência do trabalho, mas o fluxo de ar deve ser ajustado ao mínimo na fase inicial do uso, e então gradualmente ser aumentado, mas a velocidade de carregamento não pode ser ajustada demasiado rapidamente, se não o ar e o argônio serão danificados a cavidade de vidro oca da camada de separação reduzem a concentração de gás e a precisão da detecção da concentração de gás.
7,2 ajuste da pressão da inflação: Para evitar excessivamente - a pressão da inflação alta que causa dano ao vidro da dupla camada. Nós precisamos de fazer a pressão de trabalho 0.2mpa, ajustamos a válvula de diminuição da pressão do argônio no painel de controle a 0.1-0.2mpa, e no caso, fazemos a fonte de ar do compressor de ar 0.4mpa.
Ajuste os limites superiores e mais baixos da pressão de acordo com o tamanho do vidro de isolamento e da taxa de inflação. Quando o vidro da dupla camada é maior de 1.5m×1.5m, a fonte de ar do compressor de ar está ajustada apropriadamente a um valor maior.
