Detalhes do produto:
|
Nome da produção: | Linha de processamento do vidro da vitrificação dobro | Aplicação: | Vidro de vitrificação do processamento dobro/triplo/etapa |
---|---|---|---|
Tamanho de vidro máximo: | 2500mm*3500mm/3300*7000mm | Tamanho de vidro mínimo: | 400mm*280mm |
Velocidade de lavagem: | 2-10m/min | velocidade de trabalho: | 45 m/min |
Realçar: | máquina de vidraria da vitrificação dobro de 45 m/min,Máquina de vidraria da vitrificação de dobro do gás do argônio,Maquinaria da vitrificação de dobro do gás do argônio |

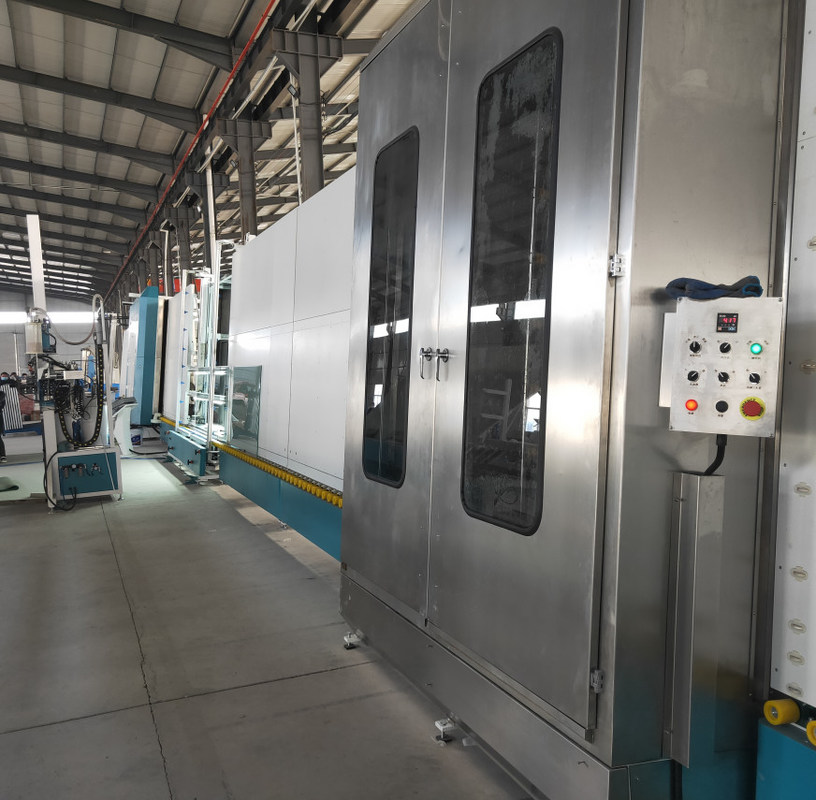

Linha de processamento de vidro automática da vitrificação dobro com enchimento do gás do argônio
Características principais do desempenho:
•A linha tem 7 seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
•Sistema de controlo do PLC, relação do tela táctil
•Usando os servos motores de Siemens
•Aplicável para produzir o vidro dobro, vidro triplo
Funções opcionais:
•Vidro da etapa com bordas opcionais
•Vidro dado forma
•Gás de enchimento do argônio automaticamente
•tecnologia deflutuação para transferir o vidro
Para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade.
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Detalhes principais das características de enchimento do gás:
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
Máquina de selagem: Robô de selagem automático/vedadores manuais que espalham a máquina com as duas bombas para vedadores do silicone, sealnats do polysulfide, vedadores da estrutura do silicone, vedadores do poliuretano.
1. 2000mm*2500mm/2500mm*3500mm/2500mm*4000mm (o grande tamanho pode ser customerized)
2. Vidro triplo
3. Vidro da etapa (3 ou 4 tomaram partido o vidro da etapa)
4. Vidro dado forma
5. Dois grupos de bombas de selagem com cabeça de colagem dupla
6. As cores podem ser mudadas
7. O comprimento da máquina pode ser mudado
8. Com função da exploração do código
Único/sistema de fonte dobro da colagem pode ser selecionado. O único sistema de fonte da colagem é equipado com o um grupo de uma bomba e de bomba de B, que é apropriada para um tipo do vedador. O sistema de fonte dobro da colagem é apropriado para dois tipos diferentes do vedador. O Polysulfide, o silicone, o silicone estrutural e os vedadores são tudo do poliuretano apropriados para esta máquina.
• Controle de sistema do servo de Japão Yaskawa, 8 grupos de sistema do servocontrol, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
A cabeça da colagem pode ne na frente da máquina, que é fácil selar o vidro da etapa e mais connest com linha de IG
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Os coordenadores do R&D de LIJIANHG são com 10 a 20 anos de experiência de funcionamento, os coordenadores do R&D de LIJIANG têm exigências muito restritas no equipamento de vidro de isolamento e para levar a cabo para fazer o vidro que processa mais simples e inteligente.
Os produtos DE VIDRO de LIJIANG incluem principalmente: Linha série de IG; Série de selagem automática do robô; Baixa-e máquina do supressão da borda do filme; Série da máquina de dobra do espaçador; Série butílica da máquina da extrusora; Máquina de enchimento dessecante e outras máquinas de vidro de isolamento auxiliares. Aproximadamente 20 produtos são amplamente utilizados na indústria de vidro de isolamento personalizada, na liga de alumínio industrial, na parede de cortina da construção, no trilho de alta velocidade, no elevador e na indústria de propaganda.
Em 2016, nós ganhamos o título da empresa dourada da semente de Jinan e o subsídio do Estado em virtude da primeira máquina butílica totalmente automático da extrusora com seis linhas centrais tornou-se independentemente.
Em 2018, nós ganhamos o título da empresa nacional da alto-tecnologia. Durante este período, nós cooperamos com muitas universidades famosas e o instituto de pesquisa 53 do ministério da indústria da ordenança para desenvolver produtos da alto-tecnologia.
