Detalhes do produto:
|
Nome: | linha de produção de vidro isolada | Modelo: | LJZB3370 |
---|---|---|---|
Garantia: | 1 ano | Cor: | A exigência de clientes |
Poder total: | 3P 380V 50HZ 40KW | ||
Realçar: | Linha de vidro automática da lavagem e da combinação,Linha de vidro hidráulica da lavagem e da combinação,Lavagem de 3300*7000 milímetro e linha de vidro da combinação |

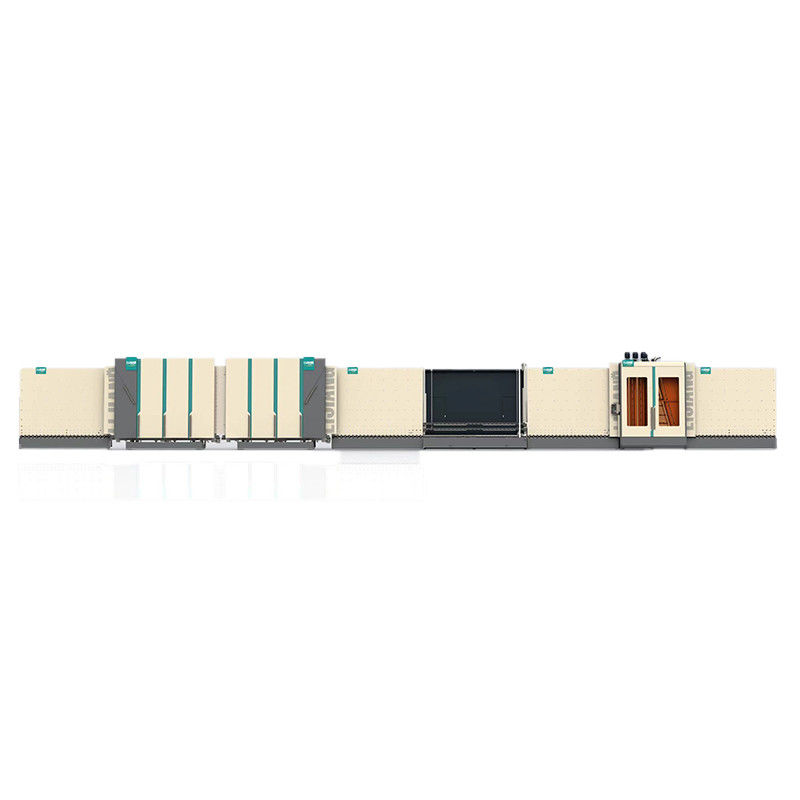

LINHA DE VIDRO AUTOMÁTICA da LAVAGEM E da COMBINAÇÃO COM A IMPRENSA 3300*7000 milímetro do PAINEL HIDRÁULICO
A linha de vidro automática da lavagem e da combinação com a imprensa do painel hidráulico pode montar e pressionar (etapa, fachada) unidades de vidro de isolamento dobro, triplas ou estruturais.
Modelo da linha padrão: LIZB3370
DESEMPENHO:
1.The linha inteira operação do sistema de controlo do PLC de Alemanha Siemens do uso, da relação do tela táctil, a fácil e a conveniente.
2.In a primeira seção que você pode ver o sensor, ele pode detectar o filme do baixo-e vidro. (Ao mesmo tempo, pode igualmente automaticamente medir a espessura do de vidro) 15-30 milímetros.
3,3 pares de escovas macias podem lavar em linha e baixo-e vidro autônomo.
a máquina de lavar 4.The adota o material de aço inoxidável e o dispositivo impermeável.
tanque 5.Water com função de aquecimento.
sistema de aquecimento 6.Air
exposição da velocidade 7.Washing na relação da tela. A velocidade de lavagem máxima pode alcançar 10 medidores/mínimo.
8.There são muitos pontos do ajuste na placa que de placa .it pode manter a placa pressionar a superfície em linha reta.
Este é um detalhe muito importante. Se não pode ser ajustado após a deformação, é fácil esmagar o vidro.
9.Double o vidro, vidro triplo, vidro dado forma está disponível.
Função opcional:
1.Pre-washing
2.Air-floating transportam
vidro 3.Step
enchimento 4.Gas
O gás de enchimento da parte inferior da correia síncrono, o furo de ar está sempre entre o primeiro vidro e o quadro de alumínio, de modo que mantenha a concentração de gás alta, uniforme, velocidade rápida, salvar a fonte de ar.
Indique o processo de enchimento em linha com a concentração de gás alta.
Em China, há muito fábrica não pode indicar o processo no enchimento em linha, ele estabelece somente a época do enchimento, ele não pode assegurar o efeito do gás.
Os detalhes introduzem do LJBZ3370
seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
O transporte da entrada é um transporte da zona de carregamento que seja projetado carregar as folhas de vidro na máquina de lavar. Os agradecimentos aos pés de carregamento do apoio os vidros feitos sob medida grandes podem ser carregados facilmente. Com sua infraestrutura modular nossa máquina está pronta às extensões com os transportes opcionais para a lavagem de vidro enorme.
máquina de lavar 02
Característica principal:
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
É projetado lavar no máximo as folhas de vidro com qualidade de lavagem de alta qualidade das escovas e secar confiantemente os vidros com os fãs especialmente projetados. Com nossa máquina de lavar de vidro nós oferecemos-lhe a sensibilidade e a qualidade máximas para a lavagem de vidro. Agradecimentos de trabalho livres da vibração à estrutura de aço pesada e robusta da construção.
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*4500mm (pressão secundária da placa e mecanismo auxiliar do otário) |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3500mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 1500L/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 8500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Linha de IG sem gás de enchimento em linha |
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
