Detalhes do produto:
|
Max.load: | 300kg | Altura ereta: 3400mm ou 3900mm: | 3400mm ou 3900mm |
---|---|---|---|
Quantidade de otário: | 2 ou 4 ou 6 ou 8 otários | ||
Realçar: | Otário de vidro do propagador do vácuo,otário do propagador do vácuo da parede de cortina,otário do propagador de um vácuo de 360 graus |
Otário de vidro elétrico do propagador do vácuo do propagador da parede de cortina 360 graus que gerenciem e que lançam a sução Hoi do vácuo do propagador
Carga LJXJ300 de vidro e descarregamento do guindaste do modilhão do elevador

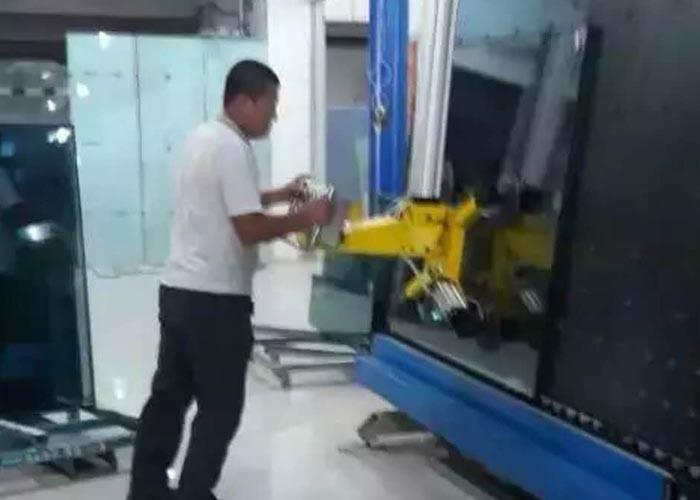

A carga entregando de vidro pneumática do manipulador e o elevador do descarregamento são operados usando ar comprimido. O dispositivo não usa a eletricidade e é seguro e seguro, fácil de operar. É um vidro essencial que segura a ferramenta para uma indústria de processamento de vidro moderna. O ar que corre através das causas do gerador do vácuo limpa a pressão sugar o vidro. Um curso do cilindro é atuado recebendo o sinal do comando do ar comprimido em uma tubulação de entrada. O dispositivo é de uso geral para o trabalho de manipulação de vidro nas linhas de processamento de vidro da fábrica, tais como a moedura, a limpeza, moderado, laminado, isolada, etc.
Carga LJXJ300 de vidro e descarregamento do guindaste do modilhão do elevador
A carga entregando de vidro pneumática do manipulador e o elevador do descarregamento são operados usando ar comprimido. O dispositivo não usa a eletricidade e é seguro e seguro, fácil de operar. É um vidro essencial que segura a ferramenta para uma indústria de processamento de vidro moderna. O ar que corre através das causas do gerador do vácuo limpa a pressão sugar o vidro. Um curso do cilindro é atuado recebendo o sinal do comando do ar comprimido em uma tubulação de entrada. O dispositivo é de uso geral para o trabalho de manipulação de vidro nas linhas de processamento de vidro da fábrica, tais como a moedura, a limpeza, moderado, laminado, isolada, etc.
Benefícios & vantagens
●Parte mecânica:

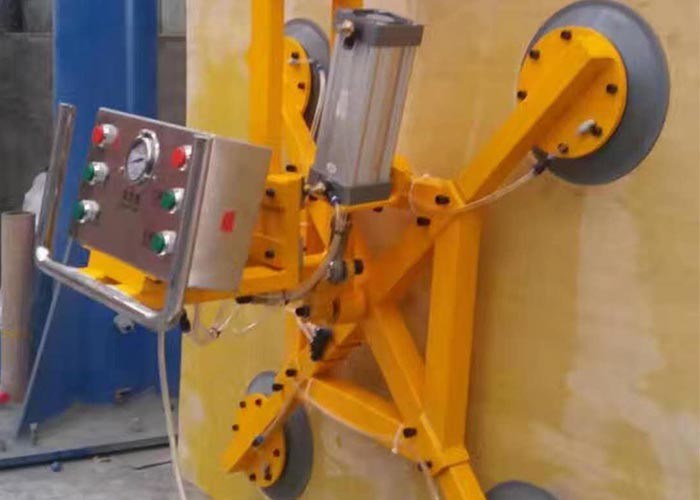

(1) o comprimento total do feixe principal da grua da sução é projetado ser 2000mm, e a parte superior da parte média é soldada e selada com uma placa, e a parte média é usada como um acumulador do vácuo. O teste da tensão do ar é realizado após a solda para não assegurar nenhum escapamento. Quando o equipamento é posto de repente fora, ainda garante-se para poder fixar confiantemente no mínimo as placas 20 minutos, e não causará acidentes da segurança tais como dano de equipamento (o padrão europeu do CE é manter 10 minutos)
(2) este equipamento é equipado com os 6 copos da sução com um diâmetro de 360mm para tamanhos diferentes do vidro. A posição de cada copo da sução sobre o feixe é ajustável facilitar a adsorção do vidro de tamanhos diferentes.
●Parte elétrica:
(1) o interruptor de pressão do vácuo de A e uma unidade do alarme da campainha elétrica são instalados na grua do vácuo. Quando a pressão de sistema do vácuo não alcança a pressão ajustada, ou quando uma falha de energia ocorre, a unidade do alarme controlará a luz de advertência vermelha para iluminar-se acima e a campainha elétrica ao som. , Alerte o operador tratar a tempo ela.
●Peça do vácuo:
(1) a grua da sução adota uma bomba de vácuo giratória livre de óleo alemão da aleta, com uma capacidade de bombeamento de 8m3/h, um grande grau do vácuo sobre de 85%, de poupança de energia, compacto e de pouco peso, nenhuns manutenção, etc.;
(2) o grupo inteiro de equipamento é equipado com os 6 copos da sução do vácuo, adsorção do multi-ponto para assegurar-se de que a placa possa manter um nível elevado durante o processo de manipulação sem inclinar;
(3) o material do copo da sução é borracha de nitrilo, com um diâmetro de 360mm, resistência do óleo (benzeno), a durável, do ácido e do alcaloide, e pode eficazmente fixar com FRP para produzir um único nível verdadeiro do copo da sução. Grande força teórica da sução = área eficaz (produto físico * coeficiente) * pressão calculada (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, que é aproximadamente 610.4Kg. De acordo com o fator de segurança de 4 vezes, o poder permissível real da sução do copo da sução é 610.4/4=152.6Kg. O poder total da sução de 6 copos da sução é 600kg. Nota: A força da sução do vácuo mencionada na tabela acima é grau abaixo calculado do vácuo de 60%. Sob condições de trabalho normais, o grau do vácuo do sistema pode alcançar mais de 85%;
(4) o sensor da pressão do vácuo é feito do tipo japonês de Panasonic, e o nível da pressão do alarme é ajustado ao vácuo de 60%;
(5) cada copos da sução são equipados com uma válvula de bola manual para controlar a abertura e o fechamento, que se assegura de que o mesmo equipamento possa ser aplicado às várias especificações das placas;
(6) as partes superiores e mais inferiores da haste de otário são equipadas com uma mola. Quando a placa não é lisa, a mola atua como um amortecedor para fazer o otário forçou uniformemente, para assegurar a segurança e a confiança do copo da sução.
●Total:
(1) de acordo com o projeto de sistema do vácuo do EN 13155 do RUÍDO da União Europeia para o local de construção exterior da instalação da parede de cortina.
(2) manipulação horizontal, lançamento elétrico e manipulação vertical.
(3) o projeto flexível, pode ser aplicado à manipulação de tamanhos diferentes de FRP.
