Detalhes do produto:
|
Nome: | robô de selagem | Tensão: | 380 V 50HZ 3P |
---|---|---|---|
Poder: | 15KW | Tamanho de vidro máximo: | 2500*4000mm |
Tamanho de vidro mínimo: | 400*300 milímetro | Espessura de vidro: | 12-56 milímetros |
Velocidade de trabalho: | 5-40m/min | Demension: | 8700*2500*3500 milímetro |
Peso: | 5000 quilogramas | ||
Realçar: | Máquina de vidro da selagem da fachada de IGU,Robô de selagem automático da fachada de IGU,robô 40m/min de selagem automático |

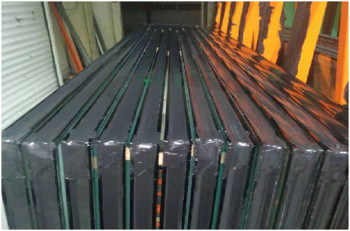

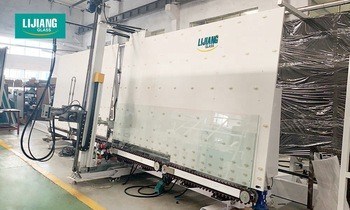

Robô de selagem automático de selagem de vidro da máquina da fachada de IGU
Características principais:
• Controle de sistema do servo de Japão Yaskawa, 8 machados, 7 grupos de sistema do servocontrol, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode revestir o vidro dobro
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Com a função da exploração do código (opcional)
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-56 milímetros |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |

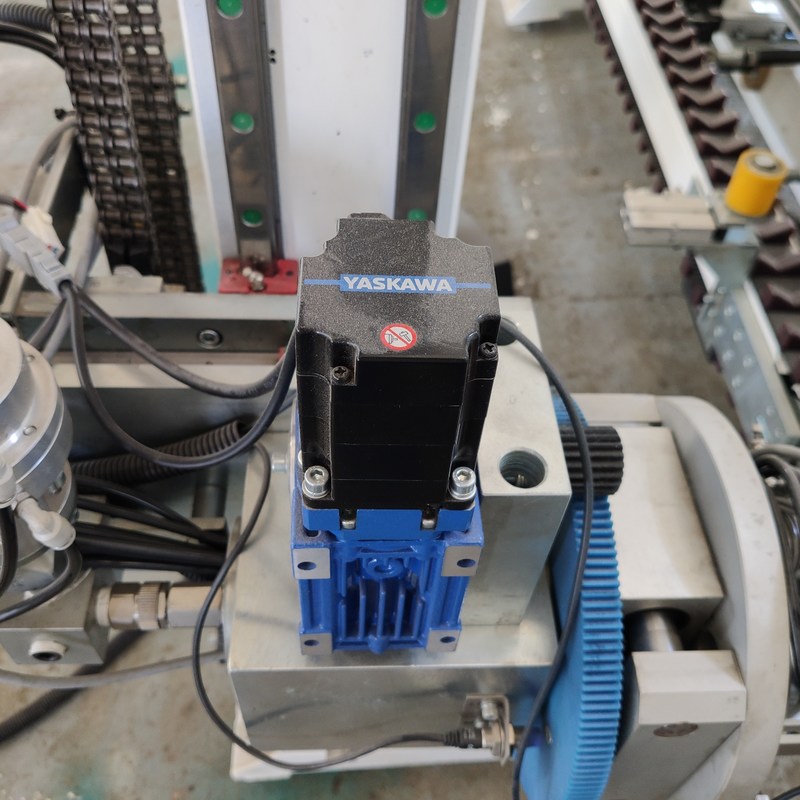

Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Linha de processamento de vidro de isolamento do vertical automático
LJBZ3370
DESEMPENHO
• Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil
• Identificação automática de vidro revestido e baixo-e
• 3 pares de escovas macias podem lavar em linha e baixo-e vidro autônomo
• A máquina de lavar adota o dispositivo material e impermeável dos SS
• Sistema de aquecimento de ar
• Começo do fã do ar e ajuste automáticos da parada
• Sistema de redução do ruído
• Exposição em linha da velocidade de lavagem
• Trabalho intermitente inteligente, energia de salvamento
• Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta
• O arquivamento automático do gás pode ajustar o valor do gás e indicar o processo de enchimento em linha com a concentração de gás alta
• Modo de conexão de tomada da aviação
• Aplicável para produzir o lG triplo/vidro dado forma de IG /step
Os detalhes introduzem do LJBZ3370
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
Característica principal:
• (3300mm*7000mm) o vidro de isolamento Ultra-longo pode ser comprimido
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 3300mm*7000mm |
Tamanho de vidro máximo para o gás de enchimento | 3300mm*7000mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-30mm |
Espessura de vidro de isolamento | 80mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 1500L/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 47200*3500*4500mm |
Peso | 8500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Linha de IG sem gás de enchimento em linha |
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
