Uso de enchimento do mahcine do dessecativo do vidro da fachada de IGU para isolar o processamento do vidro

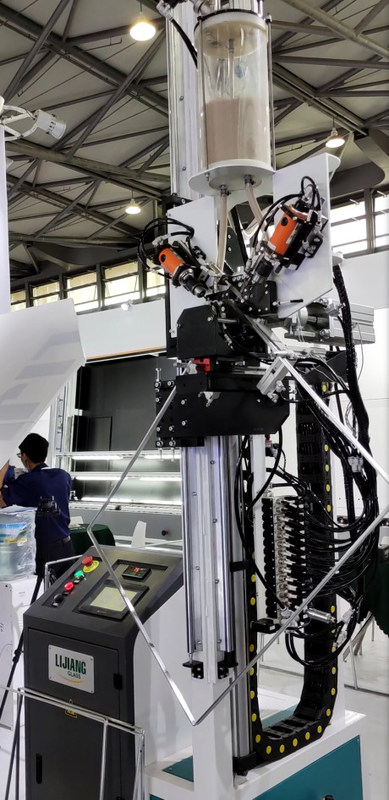

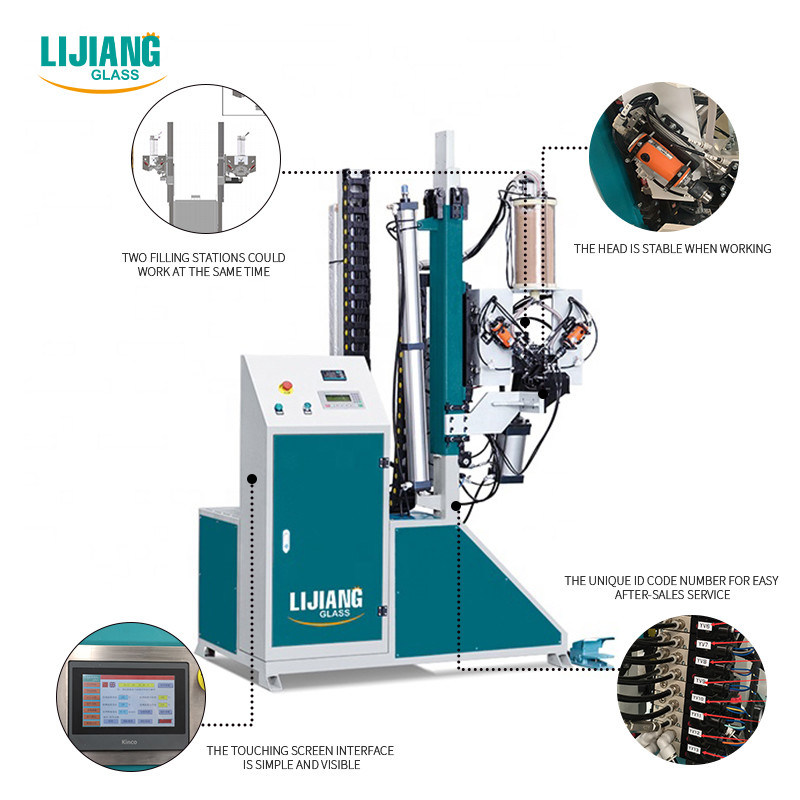

Máquina de enchimento dessecante LJGZ 2020

Característica principal

• Adote o sistema de controlo do PLC de Siemens

• A peneira molecular pode ser 0,5 – 0.9mm

• Relação do tela táctil, simples e visível

• A altura da máquina pode ser ajustada de acordo com o tamanho do quadro do espaçador

• Automaticamente carregando e para reabastecer a peneira molecular

• Tubos dobro para que descarregar aumente a velocidade de enchimento

• O tempo de enchimento pode ser ajustado

• Automaticamente furando, enchendo-se e selando

• As peças do núcleo são tipos importados

• Peneira molecular da grande partícula da suficiência

Dados técnicos

Tamanho de quadro máximo	2000mm*2000mm (2500mm*2500mm)
Tamanho de quadro mínimo	300mm*250mm
Especificações de alumínio	6A- 27A
Fonte de ar	≥0.65MPa
Fonte de alimentação e consumo de potência	AC220V 50Hz 1KW
O diâmetro da peneira molecular precisou	0.5-0.9 milímetros ou 1,0 – 1.5mm
Dimensão	1100mm*1100mm*3600mm

Máquina de transferência de alumínio LJSKJ02 do quadro

Característica principal

• Transporte do quadro do espaçador

• Funcionamento fácil, simples e flexível

Dados técnicos

Fonte de alimentação	380V 50Hz
Poder total	0.18kw
Dimensão	2520*3012*3000mm

Robô de selagem de vidro de isolamento vertical LJTJ2540

Características principais:

• Controle de sistema do servo de Japão Yaskawa, 8 machados, 7 grupos de sistema do servocontrol, máquina de selagem automática e de grande eficacia completa

• 4 seções, vidro do armazenamento da lata

• Correia de sincronismo Adopt, transferência lisa e posição exata

• Automaticamente cantos de vidro do reparo com raspador e rolo

• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)

• Cada auto-função é com operação manual

• Pode revestir o vidro dobro

• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)

• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)

• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone

• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa

• Pode ser conectado com a linha de processamento de vidro isolar

• Com a função da exploração do código (opcional)

Dados técnicos

Tamanho de vidro máximo	2500*4000mm
Tamanho de vidro mínimo	400*300mm
Espessura de vidro	12-56 milímetros
Velocidade de trabalho	5-40m/min
Pressão de ar	≥0.6MPa
Pressão do aperto	32MPa
Poder da tensão	380V 15kw
Dimensão total	11000*2000*3500mm

Parâmetros elétricos

NOME	ORIGEM	TIPO
Servo motor	Japão	YASKAWA
Motorista servo	Japão	YASKAWA
Processador central	Japão	YASKAWA
Componente da baixa tensão	Alemanha	SIEMENS
Guideway	Taiwan	HIWIN
Fonte de alimentação de comutação	Taiwan	MW
Interruptor do sensor	Coreia	AUTONICS
Componente pneumático	Japão	SMC
Tela táctil	China	GAOSHAN
Servo motor	Japão	YASKAWA
Motorista servo	Japão	YASKAWA

Linha de processamento de vidro de isolamento do vertical automático

LJBZ3370

DESEMPENHO

• Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil

• Identificação automática de vidro revestido e baixo-e

• 3 pares de escovas macias podem lavar em linha e baixo-e vidro autônomo

• A máquina de lavar adota o dispositivo material e impermeável dos SS

• Sistema de aquecimento de ar

• Começo do fã do ar e ajuste automáticos da parada

• Sistema de redução do ruído

• Exposição em linha da velocidade de lavagem

• Trabalho intermitente inteligente, energia de salvamento

• Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta

• O arquivamento automático do gás pode ajustar o valor do gás e indicar o processo de enchimento em linha com a concentração de gás alta

• Modo de conexão de tomada da aviação

• Aplicável para produzir o lG triplo/vidro dado forma de IG /step

Os detalhes introduzem do LJBZ3370

• seção de 01 transferências

Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo

• máquina de lavar 02

Característica principal:

• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro

• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.

• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura

• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)

• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água

• Sistema europeu do silenciador

• Material de aço inoxidável

• seção de 03 descargas

• Vidro do armazenamento

• 04 inspeção e seção da instalação

A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro

• seção de 05 transferências

• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.

• 06 que pressionam e seção de enchimento

Característica principal:

• (3300mm*7000mm) o vidro de isolamento Ultra-longo pode ser comprimido

• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro

• A placa de pressão pode ser aberta para a manutenção fácil

• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro

• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio

• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio

• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil

• Sensor de reação rápido para o controle permanente do processo do enchimento do gás

• A concentração de gás pode alcançar mais de 90%

• Nenhuma necessidade aos furos de broca no quadro do espaçador

• O gás padrão é gás do argônio

• seção de 07 descargas

• Vidro do armazenamento

• Pode ser conectada à máquina selar

Dados técnicos

Tamanho de vidro máximo	3300mm*7000mm
Tamanho de vidro máximo para o gás de enchimento	3300mm*7000mm
Tamanho de vidro mínimo	280mm*450mm
Espessura de vidro	3-30mm
Espessura de vidro de isolamento	80mm
Velocidade de lavagem de vidro	2-10m/min
Velocidade de vidro do transporte	45m/min
Escovas de lavagem	3 pares de escovas macias com cabelo de 0.1mm
Fonte de água	Consumo de água: condutibilidade 0.5t/h: 40μs/cm
Suprimento de ar	Fluxo: 1500L/min
Pressão de ar	≥0.8MPa
Poder total	3P 380V 50HZ 40KW
Dimensão	47200*3500*4500mm
Peso	8500kg

Parâmetros elétricos

NOME	ORIGEM	TIPO
PLC	Alemanha	SIEMENS
Dispositivo elétrico de baixa tensão	Alemanha	SIEMENS
Conversor de frequência	Alemanha	SIEMENS
Servo motor para o vidro da etapa	Japão	FUJI
Interruptor fotoelétrico	Alemanha	DOENTE
Micro interruptor	Taiwan	TENDA
Botão e luz indicadora	França	SCHNEIDER
Tela táctil	Taiwan	WEINVIEW
Relé intermediário	Japão	OMRON
Motor da escova	China	QINGHUA
Bomba de água	China	LINGXIAO
Guia	Taiwan	HIWIN
Componentes pneumáticos	Taiwan	AIRTAC
Linha de IG sem gás de enchimento em linha

NOME	ORIGEM	TIPO
Servo motor	Alemanha	SIEMENS
PLC	Alemanha	SIEMENS
Dispositivo elétrico de baixa tensão	Alemanha	SIEMENS
Conversor de frequência	Alemanha	SIEMENS
Motor de transferência	Taiwan	LINHAI
Motor da escova	Taiwan	LINHAI
Bomba de água	China	LINGXIAO
Guia	Taiwan	HIWIN
Componentes pneumáticos	Taiwan	AIRTAC
Calibre elétrico	China	MIRAN
Interruptor fotoelétrico	Alemanha	DOENTE
Micro interruptor	Taiwan	TENDA
Botão e luz indicadora	França	SCHNEIDER
tela táctil	Taiwan	WEINVIEW
Relé intermediário	Japão	OMRON
Linha de IG com o gás que enche-se em linha

Robô de selagem de vidro de isolamento vertical LJTJ2540

Aplicação

l adota 8 servos motores

l adota o sistema do servocontrol de Japão com desempenho estável

l automaticamente medida do tamanho, profundidade da colagem e velocidade de vidro da colagem com ajuste linear

l correia de sincronismo Adopt a manter-se liso para transportar com posição exata

l sobressalentes é produzido com normalização alta e a elevada precisão, assegura-se de que a máquina possa ser usada com funcionamento a longo prazo

l os cantos de vidro está completo sem bolhas de ar, superfície lisa, nenhuma necessidade a

máquina de l automático completo e de grande eficacia

l projeto novo do raspador, especialmente para fazer o trem IG com muito mesmo lados e cantos, sem algumas bolhas.

l repara automaticamente os cantos de vidro com superfície bonita

l alisa para transportar sem risco e poluição

as peças da lSingle-função são equipadas com as funções manuais, ajuste fácil

Ø suportam o dispositivo da colagem

Quando a pressão que aumenta, mais colagem B fluirá para trás automaticamente, materiais de salvamento.

• Dispositivo do corpo da díade

O dispositivo do corpo da díade tem duas funções. Esquerdo for usado filtrando impurezas e umidade quando gás de enchimento em, a seguir os jogos um direitos o papel da lubrificação.

Dados técnicos

Tamanho de Max.glass	2500mm*4000mm
Tamanho de Min.glass	280mm*400mm
Espessura de vidro	12-56mm
Velocidade de trabalho	5-40m/min
Pressão de ar	0.6-0.8MPa
Pressão do aperto	<350kg>
Ângulo plano	6° - 9°
Peso de vidro máximo	400kg
Tensão	380V 50Hz 3P

Lista de componentes principais

Nome	Tipo
Interruptor	SIEMENS
Servo motor	Japão YASKAWA
Modelo do I/O	Japão MSYSTEM
Componente da mais baixa tensão	Siemens
Processador central	Japão YASKAWA
Conversor de frequência	Japão OMRON
Fonte de alimentação de comutação	Taiwan MW
Componente pneumático	Japão SMC
PLC	Siemens
Guideway	Siemens
