Detalhes do produto:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | Tipo: | VIDRO DE LIJIANG |
---|---|---|---|
Tamanho de vidro máximo para o gás de enchimento: | 2500 mm*3200 milímetro | Espessura de vidro: | 3 - 15 milímetros (3 - 30 milímetros) |
Espessura de IG: | 60 milímetros | Material: | De aço inoxidável |
Valor do gás: | > 95% | Comprimento: | 23,5 medidores |
Realçar: | Linha de produção automática da vitrificação dobro,linha de produção da vitrificação dobro de 60mm,Linha de produção da vitrificação de dobro do gás do argônio |
Linha de produção automática da vitrificação dobro do preço de alta qualidade e bom enchida com o gás do argônio

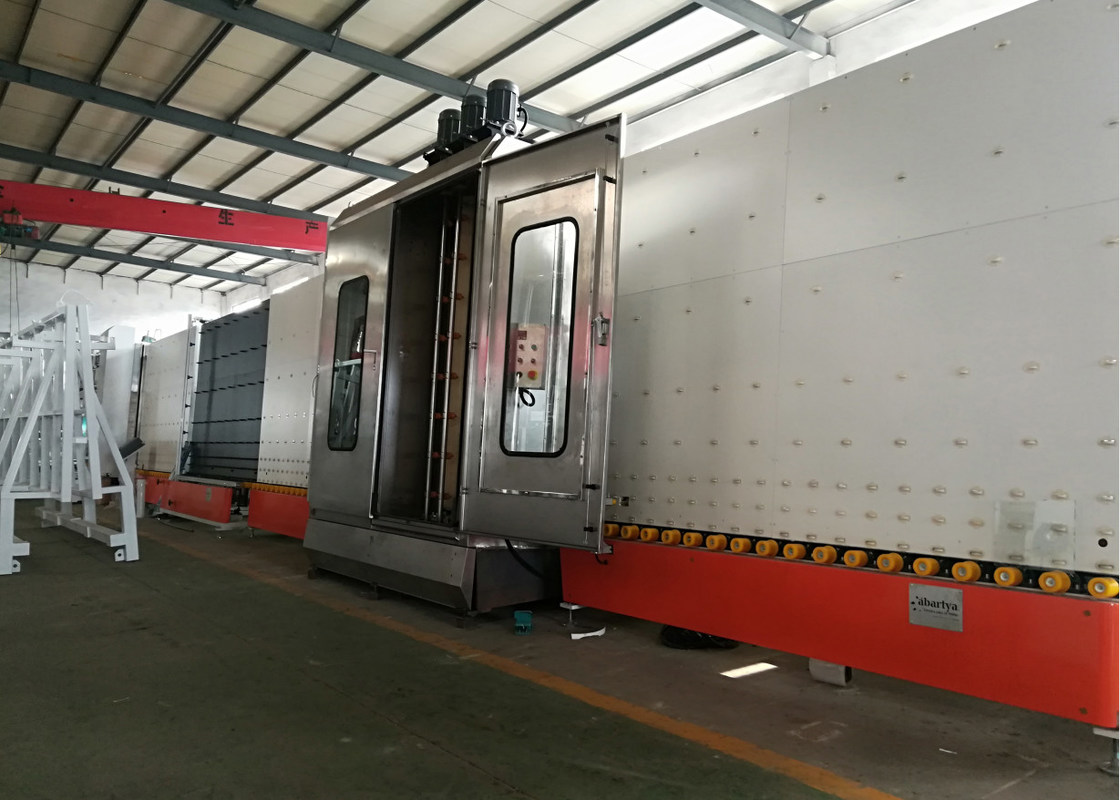

Introdução de linha de processamento de vidro deflutuação de isolamento vertical com enchimento do gás
Usa a tecnologia de flutuação do ar para transferir o vidro, impedindo que esteja contaminado pelas rodas e deixando um traço para melhorar o de alta qualidade da produção de IG. Esta linha tem sete seções.
Seção de 01 transferências;
Máquina de lavar 02;
Seção de 03 descargas;
04 inspeção e seção da instalação.
Seção de 05 transferências;
Imprensa 06 e seção de enchimento;
Seção de 07 descargas.
Característica principal:
• (2500mm * 3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adote uma correia transportadora para transferência de vidro e para pressionar o vidro usando um servo motor
• A placa de imprensa pode ser aberta para a manutenção fácil
• Placa ajustável da imprensa para garantir a vida útil duradouro
• Enche-se automaticamente com o gás do argônio para o efeito de selagem significativo e o índice alto do argônio
• Ajustar a zona para encher tamanhos diferentes do vidro com o método de selagem da continuação reduz a perda de argônio.
• Você pode ajustar o valor do gás e ver o processo de encher o tela táctil com o gás
• Sensor rápido da reação para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar 90% ou mais alto
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: ³ /min de 1m |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Outros tamanhos da linha de processamento de vidro deflutuação de isolamento vertical com enchimento do gás:
Parâmetros | Unidade | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Fonte de alimentação | 380V 50Hz 3P | |||
Poder total | Quilowatt | 41 | 44,5 | 51,5 |
Velocidade de lavagem | m/min | 2~10 | ||
Velocidade de trabalho máxima | m/min | 45 | ||
Tamanho de vidro mínimo | milímetro | 450*280 | ||
Tamanho de vidro máximo | milímetro | 2000*2500 2000x3000 (pressionou perto duas vezes) |
2500*3200 2500*3500 (pressionou perto duas vezes) 2500x4500 (pressionado perto duas vezes, adicione otários) |
|
Espessura de vidro lisa | milímetro | 3~15 (3-30) | ||
Escovas de lavagem | Partes | 6 | ||
Espessura máxima do vidro de isolamento | milímetro | 60 | ||
Consumo total do gás | L/MIN | 1200 | ||
Altura do rolo do transporte | milímetro | 520 | ||
Dimensão | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Funções opcionais da linha de processamento de vidro deflutuação de isolamento vertical com enchimento do gás:
• Vidro da etapa com bordas opcionais (L: 100mm W: 50mm)
• Vidro dado forma
• Pre máquina de lavar
Detalhes de linha de processamento de vidro deflutuação de isolamento vertical automática
seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo

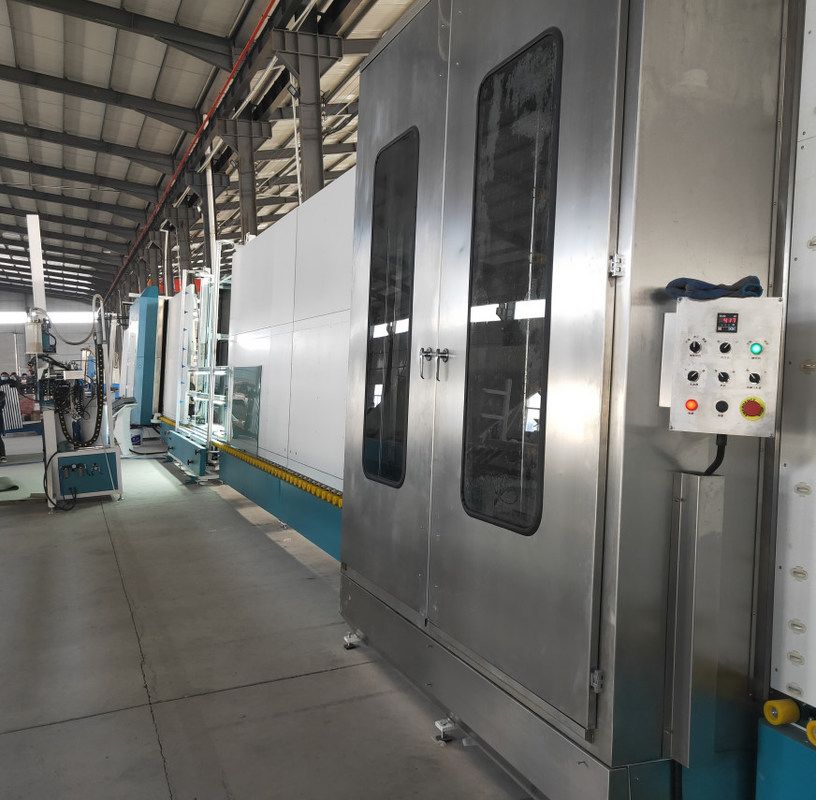

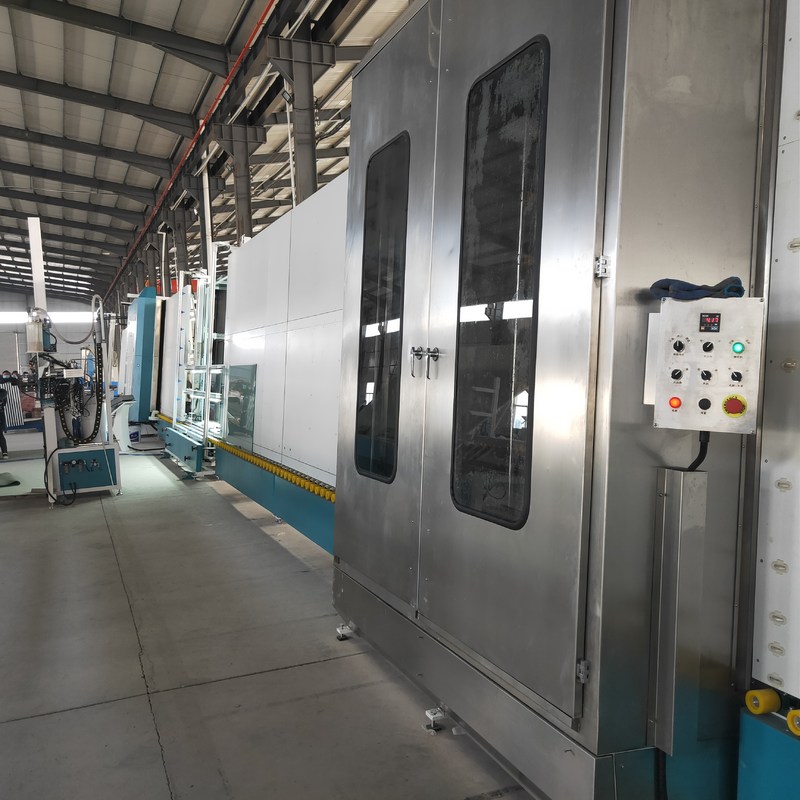

máquina de lavar 02
• Você pode lavar o baixo-e vidro com as 6 escovas macias do cabelo macio de 0.1mm
• A faca de ar nova usa um perfil de alumínio (faca de ar de Duckville) e o tamanho da tomada de ar é ajustado pelo bico de alumínio do pato do perfil. Isto reduz o número de parafusos do ajuste, impede que cada parafuso afrouxe, e evita a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura.
• A caixa da operação com a exposição de limpeza da velocidade pode exatamente indicar a velocidade de limpeza (8-10m).
• Controle de temperatura automática do tanque de água, sistema de fonte da água
• Sistema europeu do silenciador
• Material de aço inoxidável
seção de 03 descargas
• Vidro do armazenamento
04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
06 que pressionam e seção de enchimento
O outro produto do VIDRO de LIJIANG
Borda vertical que suprime da máquina de moedura de vidro da borda da máquina com servo motor
O removedor vertical esperto da borda LJDM2545 é usado para remover o baixo-e filme de vidro da borda. O removedor de vidro da borda adota o método importado do servocontrol e executa o posicionamento exato com a operação lisa. As mós de alta qualidade são duráveis e podem produzir mós limpas e bonitas. A distância pode eletricamente ser ajustada na escala de 10 a 150 milímetros.
O baixo-e vidro, igualmente conhecido como o baixo vidro da emissividade, é um tipo de produto do filme em que a superfície do vidro é composta de um metal multilayer ou do outro composto. Comparado ao vidro comum e ao vidro revestido cerâmico tradicional, o revestimento tem a isolação excelente e a transmissão clara.
Baixos-e tipos de vidro:
Único baixo-e vidro de prata
Um único baixo-e vidro revestido de prata contém geralmente somente uma camada funcional (camada de prata). Além do que outros metal e camadas compostas, o número total de camadas de revestimento alcança 5.
Baixo-e vidro da vitrificação dobro
O baixo-e vidro revestido de prata dobro tem duas camadas funcionais (camada de prata), assim como outras camadas do metal e camadas compostas, e o número total de camadas do revestimento alcança nove. Contudo, o controle de processos técnico do baixo-e vidro da vitrificação dobro é muito mais difícil. Do que a única prata.
Característica principal do baixo-e filme que suprime da máquina:
A baixa-e máquina de vidro vertical do supressão da borda contém 3 seções: seção de carregamento de vidro, suprimindo da seção e da seção de descarregamento de vidro. A baixa-e máquina do supressão do filme tem 4 tipos de sentidos diferentes. Baixo-e vidro em linha baixo-e e do esboço.
A baixa-e máquina vertical do supressão da borda do filme pode suprimir baixo-e do filme dobro ou triplo.
Parâmetro técnico:
Tamanho de processamento de vidro máximo | 2500*4500mm |
Tamanho de processamento de vidro mínimo | 400*280mm |
Espessura de vidro | 3-15mm |
Diâmetro da roda de moedura | 200mm |
Altura do transporte | 500mm |
Borda que suprime da largura | 10-50mm |
Velocidade da transmissão | 29m/min |
Borda que suprime da velocidade | 2-29m/min |
Largura da roda abrasiva | 10/12/15 de milímetro |
Espessura de vidro | 3 - 15mm |
Velocidade da roda de moedura | 0~3000r/min |
Consumo do ar total | 100L/ minuto |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50Hz 15KW |
Dimensão | Dimensões: 9700×2500×3400mm |
Peso total | 3700KG |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Componente pneumático | Taiwan | AAIRTAC |
Eletricidade da baixa pressão | Alemanha | SIEMENS |
Interruptor | Alemanha | SIEMENS |
Interruptor do sensor | Coreia | AUTONICS |
Interruptor da aproximação | Coreia | AUTONICS |
Interruptor de limite | Taiwan | TENDA |
Conector | Alemanha | SIEMENS |
Conversor de frequência | França | SCHNEIDER |
Botão principal | França | SCHNEIDER |
Relé intermediário | Japão | OMRON |
