Detalhes do produto:
|
Brand name: | Insulating Glass Production Line with gas filling | Tipo: | VIDRO DE LIJIANG |
---|---|---|---|
Tamanho de vidro máximo: | 2500 mm*3500 mm/commission | Espessura de vidro: | 3-30 milímetros |
Espessura de IG: | 60 milímetros | Material: | De aço inoxidável |
Valor do gás: | > 95% | Garantia: | 1 ano |
Realçar: | Linha de produção de vidro de isolamento vertical,Linha de produção de vidro de isolamento do gás do argônio,Linha de vidro de isolamento vertical |

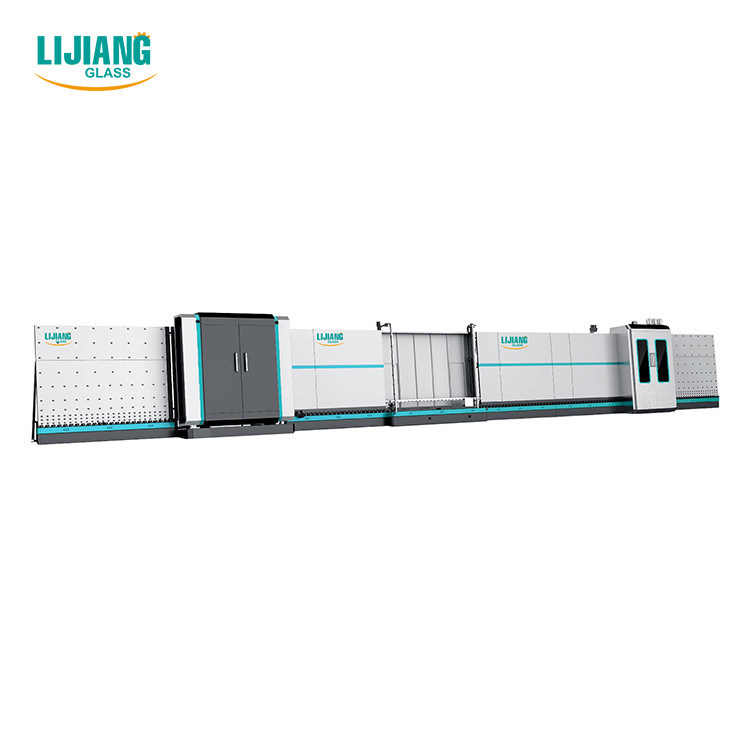

Linha de produção de vidro de isolamento vertical automática com enchimento do gás do argônio
Introdução de linha de processamento de vidro de isolamento vertical com enchimento do gás
Usando a tecnologia deflutuação para transferir o vidro para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade. A linha tem sete seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
Detalhes de linha de produção de vidro de isolamento vertical com enchimento do gás:
seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
máquina de lavar 02
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
seção de 03 descargas
• Vidro do armazenamento
04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
06 que pressionam e seção de enchimento
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: ³ /min de 1m |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Funções opcionais da linha de processamento de vidro deflutuação de isolamento vertical com enchimento do gás:
• Vidro da etapa com bordas opcionais (L: 100mm W: 50mm)
• Vidro dado forma
• Pre máquina de lavar
Outros tamanhos da linha de processamento de vidro deflutuação de isolamento vertical com enchimento do gás:
Parâmetros | Unidade | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Fonte de alimentação | 380V 50Hz 3P | |||
Poder total | Quilowatt | 41 | 44,5 | 51,5 |
Velocidade de lavagem | m/min | 2~10 | ||
Velocidade de trabalho máxima | m/min | 45 | ||
Tamanho de vidro mínimo | milímetro | 450*280 | ||
Tamanho de vidro máximo | milímetro | 2000*2500 2000x3000 (pressionou perto duas vezes) |
2500*3200 2500*3500 (pressionou perto duas vezes) 2500x4500 (pressionado perto duas vezes, adicione otários) |
|
Espessura de vidro lisa | milímetro | 3~15 (3-30) | ||
Escovas de lavagem | Partes | 6 | ||
Espessura máxima do vidro de isolamento | milímetro | 60 | ||
Consumo total do gás | L/MIN | 1200 | ||
Altura do rolo do transporte | milímetro | 520 | ||
Dimensão | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Produtos relacionados do VIDRO de LIJIANG
Vedadores de vidro de isolamento verticais automáticos que selam a máquina do robô
Função e característica
a máquina 1.The é apropriada para a empresa de processamento profunda de vidro, automatização alta, reduz a intensidade do trabalho, para salvar a mão de obra, para melhorar a eficiência da produção
2. máquina inteira para adotar a relação homem-máquina do tela táctil, com função de memória.
o vedador 3.After de revestimento, a borda de vidro e o canto estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
4. Usando dois grupos de sistema de fonte independente do vedador (que inclui o dispositivo de mistura), dois tipos dos vedadores comutam rapidamente, na operação do um-botão facilmente (modelo II)
a largura 5.The da máquina é 1.5m, superfície coberta pequena, salvar o espaço
6. A terceira seção pode gravar o vidro para melhorar eficazmente a eficiência
7.The que o tamanho de vidro de isolamento o menor pode ser processado é 400*300mm
anti dispositivo de obstrução 8.Equipped no misturador
9. O sistema do servocontrol adota o tipo mundialmente famoso (Japão YASKAWA), o desempenho é estável
10. transmissão do eixo para fazer o vidro que está sendo transferido lisamente com posicionamento exato.
11. o tipo especial correia de V de transmissão para evitar o vedador que cola na correia, assegura a borda de vidro limpa, tipo bloco de V é variável.
12. As peças sobresselentes são produzidas com normalização alta e a elevada precisão, assegura-se de que a máquina possa ser usada com estabilidade a longo prazo
13.Suitable para a vitrificação tripla.
a roda 14.Conveying no encosto adota a roda encaixada, para certificar-se do vidro seja transportada lisamente
Especificação do robô de vidro de isolamento vertical da selagem
Modelo | LJTJ2540D |
Poder da tensão | 380V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000mm |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*1500*4500mm |
2,2 ruído da máquina
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
Características principais:
• Controle de sistema do servo de Japão Yaskawa, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode revestir o vidro dobro
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Com a função da exploração do código (opcional)
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
