Detalhes do produto:
|
Nome da máquina: | Máquina robô de selagem de vidro isolante automática | utilização: | Vidro vitrificado de revestimento |
---|---|---|---|
Tamanho máximo do vidro: | 2500*4000 | Espessura do vidro: | 56 milímetros |
Tipo de IG: | Vidro de vitrificação dobro/tripla/4 lados etapa | Controle: | PLC e servo motor |
Usando a colagem: | Silicone/Polysulfide/poliuretano | Garantia: | 1 ano |
Realçar: | Máquina de vidro isolada da selagem da colagem,Duas bombas colam a máquina de selagem,Máquina da selagem da colagem da vitrificação dobro |

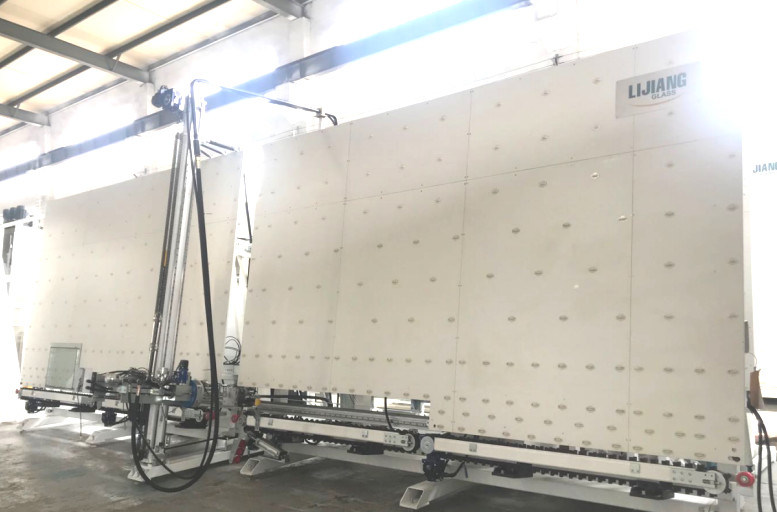

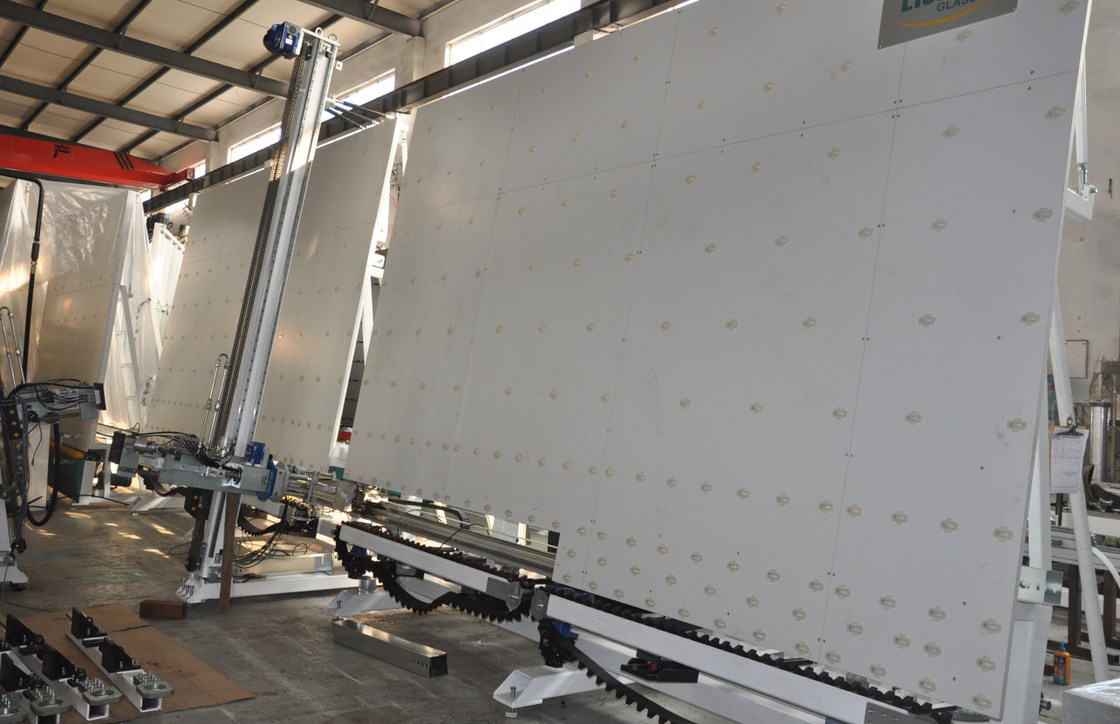

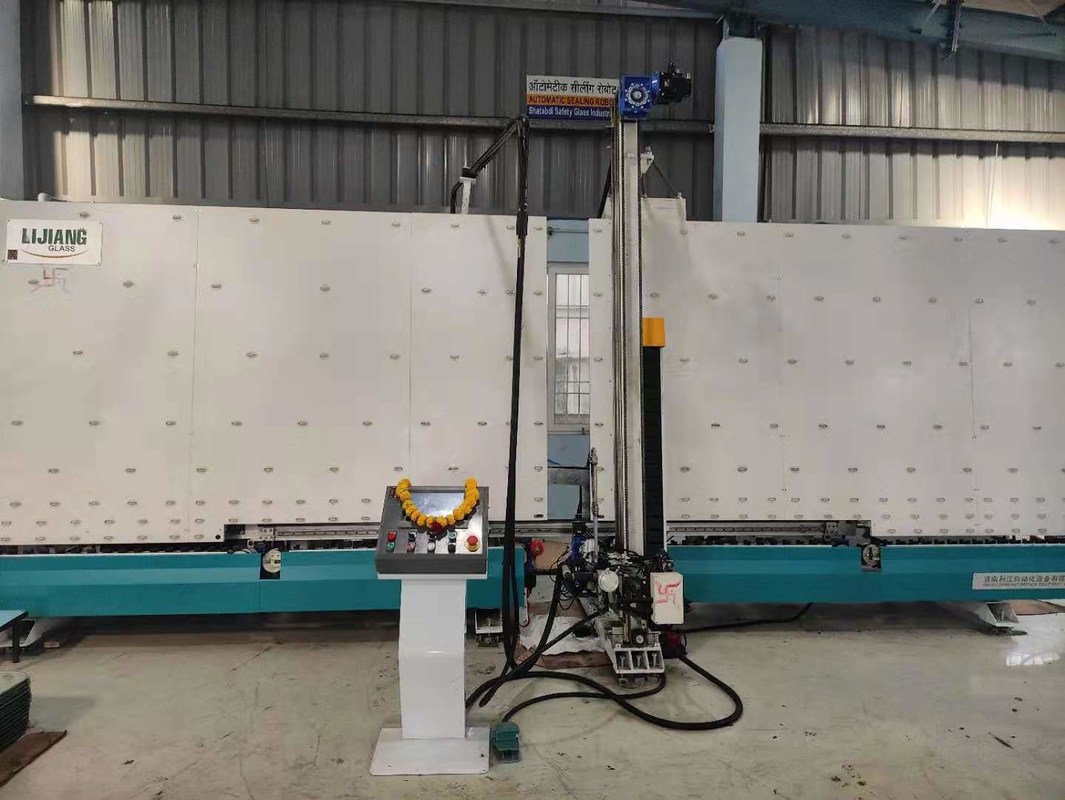

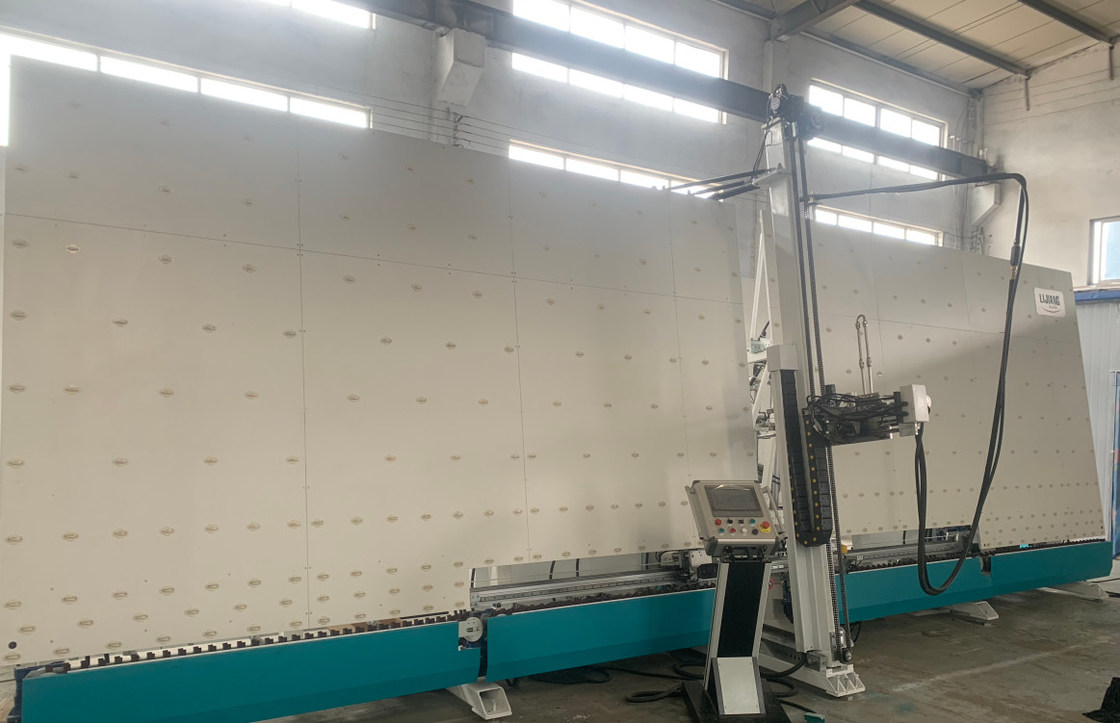

Robô de selagem de vidro de isolamento
Aplicação
LJTJ2535 é o robô de vidro de isolamento vertical automático o mais atrasado da selagem. É usado para revestir o vidro vitrificado dobro com da mistura do componente de A e do componente de B junto de acordo com uma determinada porcentagem. Dobrar aplicada/triplicar-se/dado forma e vidros pisados (opcionais) com desempenho estável e operação fácil.

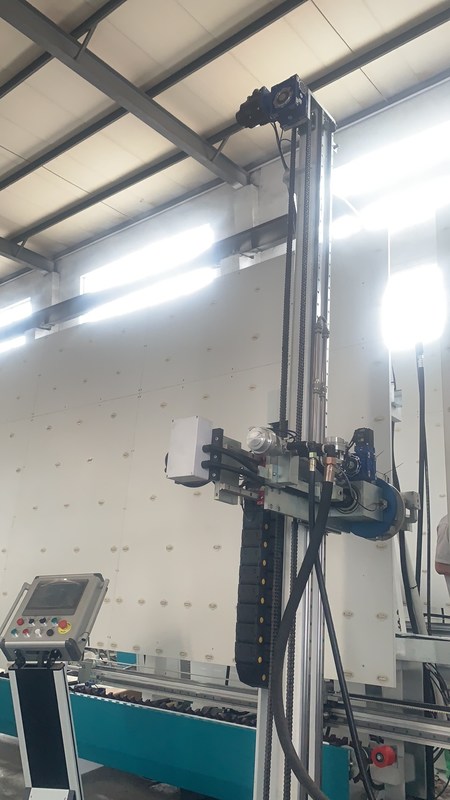

A cabeça mecânica é colocada na parte dianteira
Consiga a conexão real com a linha de IG ao fazer o vidro pisado.
Função do armazenamento
Pode armazenar três partes de vidros de isolamento nas três correias (menos de 1.8m.), ele precisa 2 ajusta mais os servos motores, sistemas de controlo.
Oito servos
O robô usa oito servos de YASKAWA, quatro deles as peças da transmissão do controle, em outros quatro servos, eles controla o otário, o levantamento, a condução e o movimento dianteiro & inverso e o gerencio.
Único sistema da colagem
Equipado com o único componente de A e o único componente de B.
Sistemas dobro da colagem (opção)
Equipado com os dois grupos de componentes de A e os dois grupos de componentes de B, que podem ser usados para dois tipos dos vedadores, tais como a borracha de silicone, a borracha do polysulfide e o esparadrapo estrutural do silicone.
/triple dobro deu forma/pisou a função de vidro (opcional)
Com o desenvolvimento de atualizar a tecnologia, o robô de selagem pode revestir oito vidros dados forma de acordo com o mercado de vidro. (mas é função opcional, antes da ordem que esta função deve confirmar o fabricante)
Válvula proporcional elétrica: o bocal de borracha coube a diferença de vidro é mais perfeito e estável.
&Pump B da bomba A
Uso Taiwan-Airtac
A borda e o canto de vidro estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
Transmissão síncrono da correia
para fazer o vidro que está sendo transferido lisamente com posicionamento exato
Válvula do interruptor do ar elétrico e comprimido: Assegure o interruptor automático elétrico, o desempenho estável e o revestimento do uniforme.
dados técnicos de n
Tamanho de Max.glass | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Tamanho de Min.glass | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Espessura de vidro | 12-56mm | |
Velocidade de trabalho | 5-40m/min | |
Pressão de ar | 0.6-0.8MPa | |
Pressão do aperto | <350kg> | |
Ângulo plano | 6° - 9° | |
Peso de vidro máximo | 400kg | |
Poder da tensão | 380V 12kw | |
Dimensão total | 8700mm*2000mm*3500mm |
Nome | Tipo |
Servo motor | Japão YASKAWA |
Modelo do I/O | Japão MSYSTEM |
Componente da mais baixa tensão | Alemanha Siemens |
Processador central | Japão YASKAWA |
Fonte de alimentação de comutação | Taiwan MW |
Componente pneumático | Japão SMC |
Válvula proporcional elétrica | Japão SMC |
Válvula de regulamento da pressão da precisão | Japão SMC |
Tela táctil | Taiwan WENVIEW |
Guideway | Taiwan HIWIN |
Notas de funcionamento:
Especificação do robô de selagem de vidro de isolamento
Modelo | LJTJ2540 |
Poder da tensão | 415V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000 |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*3600*3500mm |
Ruído da máquina:
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
Produto relacionado do VIDRO de LIJIANG
Característica principal dos vedadores do silicone de LJST02A que espalham a máquina
• Sistema importado do motor para melhorar a eficiência do equipamento
• Arma do vedador, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
A máquina deespalhamento LJST02A do silicone usa o motor para controlar a selagem.
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mm |
Característica principal da máquina deespalhamento LJST03
• Use o cilindro para fornecer o poder
• Arma do vedador de China, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mmI |
