Detalhes do produto:
|
Nome: | Linha de processamento de vidro enorme da vitrificação dobro do tamanho | tamanho máximo: | 3300 mm*7000 milímetro |
---|---|---|---|
Tamanho mínimo: | 450mm*300mm | Tipo de vidro: | Vidro de isolamento dobro/triplo/etapa |
Espessura de IG: | 80 milímetros | Profundidade da colagem: | 30mm |
Tipo: | Vidro de Lijiang | Garantia: | 1 ano |
Tensão: | 380 v 50 hertz 3 p (opcionais) | Cor: | verde e branco |
Realçar: | Linha de processamento de vidro de isolamento automática,Linha de processamento de vidro de isolamento do tamanho enorme,Máquina de vidro de isolamento do tamanho enorme |
Linha de processamento de vidro de isolamento automática do tamanho enorme com a máquina de selagem do robô
Linha de processamento automática da vitrificação dobro Glasss do tamanho de Jumboo com robô de selagem

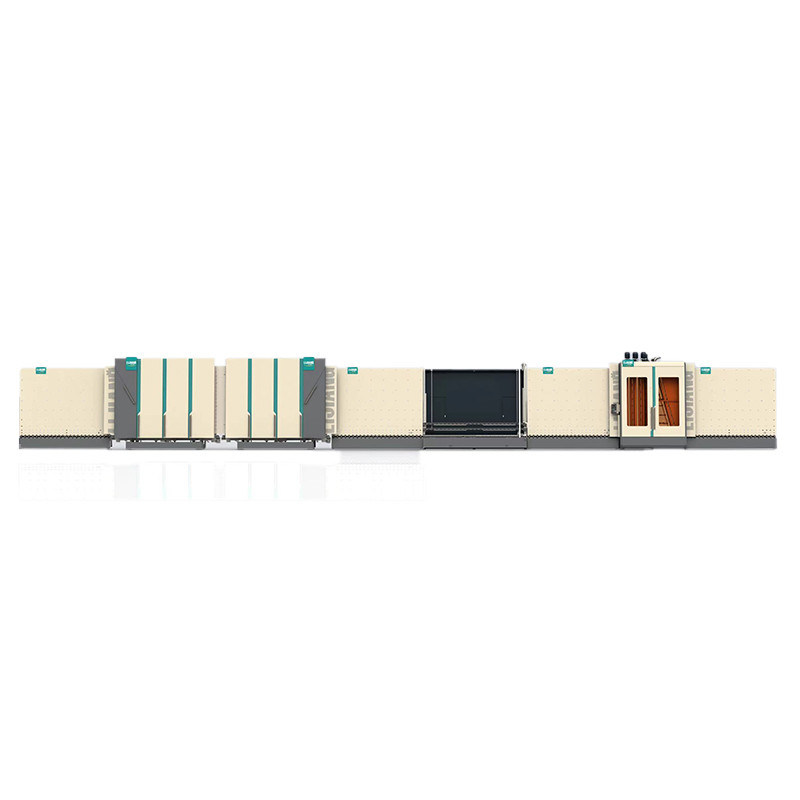

1. linha de produção de vidro de isolamento do vertical
Os detalhes introduzem do LJBZ3370G
Características principais:
a. Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil
b. Identificação automática de vidro revestido e baixo-e
c. 3 pares de escovas macias podem lavar em linha e baixo-e vidro autônomo
d. A máquina de lavar adota o dispositivo material e impermeável dos SS
e. Tanque de água com controle de temperatura automática e sistema da lavagem da água
f. Sistema de aquecimento de ar
g. Começo do fã do ar e ajuste automáticos da parada
h. Sistema de redução do ruído
i. Exposição em linha da velocidade de lavagem
j. Trabalho intermitente inteligente, energia de salvamento
k. Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta
l. Modo de conexão de tomada da aviação
m. Aplicável para produzir IG triplo e IG dado forma
Seção de transferência
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
Máquina de lavar
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
Seção da descarga
• Vidro do armazenamento
Seção da inspeção e da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
Seção de transferência
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
Seção de pressão e de enchimento
Característica principal:
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
2. Robô de selagem de vidro de isolamento vertical
Os detalhes introduzem do LJTJ3370
n. Sistema do servocontrol de Japão Yaskawa, automático e de grande eficacia completos
o. Função de memória automática, nenhuma necessidade de entrar repetidamente parâmetros
p. Automaticamente cantos de vidro do reparo com raspador e rolo
q. A máquina tem quatro seções, pode armazenar o vidro
r. Automaticamente a medida do tamanho e a profundidade de vidro da colagem, ajusta a velocidade de selagem
s. Correia de sincronismo Adopt, transferência lisa e posição exata
t. Cada auto-função é com operação manual
u. Pode revestir o vidro dobro, vidro dado forma, vidro da etapa, vidro triplo
v. Um grupo de bomba de impulsionador controla dois grupos de vedadores
w. Vedador cronometrando automático que descarrega a função
x. O sistema de mistura do vedador adota a estrutura anti-obstruída e é fácil de cancelar
NOME | ORIGEM | TIPO |
Servo motor | França | SCHNEIDER |
Motorista servo | França | SCHNEIDER |
Processador central | França | SCHNEIDER |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | França | SCHNEIDER |
Motorista servo | França | SCHNEIDER |
