Detalhes do produto:
|
Certificação: | CE | Nome do produto: | Máquina de processamento de vidro de isolamento |
---|---|---|---|
Tensão: | 380V 50Hz 3P | Tamanho de vidro mínimo: | 280*400 |
Espessura de IG: | 60mm | Tamanho de vidro máximo: | 2500*3500 |
escovas de lavagem: | 6 peças | Espessura de vidro lisa: | 3-15mm |
Realçar: | Linha de produção enorme do vidro do tamanho,Linha de produção de vidro de enchimento do gás do argônio,Tamanho enorme linha de produção de vidro isolada |

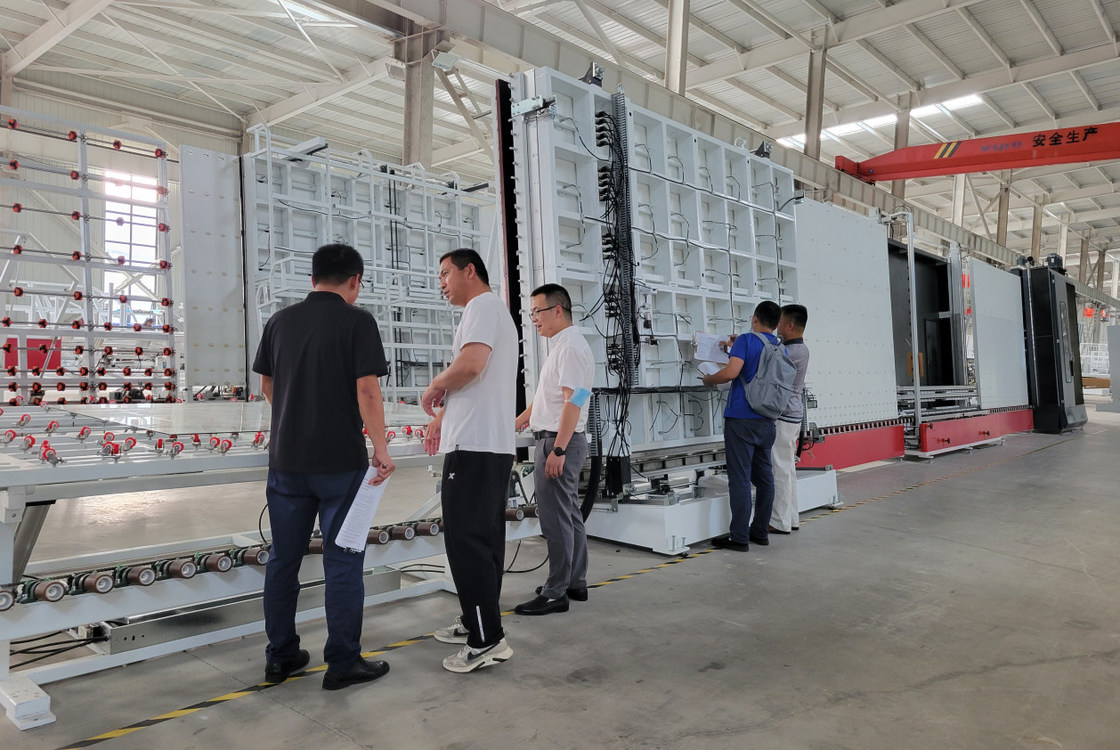

O tamanho enorme automático isolou a linha de produção de vidro com enchimento do gás do argônio
O tamanho enorme automático isolou a linha de produção de vidro com enchimento do gás
Característica principal da linha de vidro de isolamento de Productione do tamanho enorme
●Aplicável para produzir IG triplo e IG dado forma
●Exposição em linha da velocidade de lavagem
●Trabalho intermitente inteligente, energia de salvamento
●Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil
●as escovas 3pair macias podem lavar em linha e baixo-e vidro autônomo
●Identificação automática de vidro revestido e baixo-e
●Tanque de água com controle de temperatura automática e sistema da lavagem da água
●Sistema de aquecimento de ar
●Começo do fã do ar e ajuste automáticos da parada
●Sistema de redução do ruído
●A máquina de lavar adota o dispositivo material e impermeável dos SS
●Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta
●Modo de conexão de tomada da aviação
Detalhes de linha de produção de vidro de isolamento automática do tamanho enorme:
• A linha de produção de vidro de isolamento automática do tamanho enorme tem 7 seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• Sistema europeu do silenciador
• Material de aço inoxidável
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro.
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
Característica principal:
• o vidro Ultra-longo pode ser comprimido perto duas vezes
• Adota a correia transportadora para transferir o vidro, usam o servo motor para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Opções da linha de vidro automática da vitrificação dobro do tamanho enorme com enchimento do gás
1. Pre-lavagem
2. Posicionamento automaticamente exato para 3 ou 4 etapa lateral IG
3. O enchimento automático do gás pode ajustar o valor do gás e indicar o processamento do enchimento em linha com a concentração de gás alta
Parâmetro da linha de produção de vidro isolada automática do tamanho enorme
Unidade | LJBZ3370 | |
Tensão | 380V50Hz3P | |
Poder total | Quilowatt | 54,5 |
Velocidade de lavagem | m/min | 2-10 |
Velocidade de trabalho máxima | m/min | 45 |
Tamanho de vidro mínimo | milímetro | 450*280 |
Tamanho de vidro de Maxmum | milímetro | 3300*7000 3000*3000 (imprensa dobro) |
Espessura de vidro lisa | milímetro | 3-30 |
Escovas de lavagem | Partes | 6 |
Espessura máxima do vidro de isolamento | milímetro | 80 |
Consumo total do gás | L/MIN | 1500 |
Altura do rolo do transporte | milímetro | 520 |
Dimensão (L*W*H) | milímetro | 47200*3500*4500 |
1. Que nossa empresa faz?
O VIDRO de LIJIANG é o fabricante na cidade de Jinan, ano de China desde 2012. Nós fazemos a linha de IG, robô de selagem de vidro de isolamento, máquina de dobra do espaçador, máquina de enchimento dessecante da máquina butílica da extrusora e assim por diante, porviding máquinas para pelo mundo inteiro com após serviço de venda.
2. Como proporcionar o serviço pós-venda?
Para a Índia e a Índia do aroud do mercado, nós temos dois coordenadores loal indianos, eles podemos proporcionar o serviço a tempo.
Para o mercado de Ámérica do Sul, nós temos um coordenador lá para proporcionar o serviço.
Para o outro mercado, nós temos a equipe do coordenador com 10 - 20 anos de experiência, irá à fábrica de clientes estrangeiros instalar a máquina, treinar trabalhadores e fornecê-los a tempo após o serviço de venda.
Desde o vírus do mundo inteiro, nossos coordenadores são restringidos a muitos países no mundo. Assim nós serviço da instalação do provice e trabalho trainning em linha por Wechat, Whatsapp e assim por diante. Uma vez que o mundo tem um suitation melhor, nosso coordenador irá verificar outra vez nossas máquinas.
3. Que é a linha de IG?
Os tipos da linha de IG são sem argônio de enchimento e com gás de enchimento do argônio. Há igualmente duas linhas especiais de IG, areja a linha de flutuação de IG e a linha rápida super de IG (que lavam e que pressionam duas unidades de IG junto).
A linha de IG é linha de processamento de vidro de isolamento de calles, ele inclui a máquina de lavar de vidro, a instalação do quadro do espaçador e a máquina de pressão de vidro. Nós temos normalmente a linha de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 e de 3300*7000 IG.
4. Como empacotar a linha de produção?
Um grupo de linha de IG precisa normalmente dois recipientes ao enviar ao país estrangeiro, 2 partes dos recipientes 40HQ.
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Imagens da linha de produção de vidro de isolamento automática do tamanho enorme
Produtos relacionados do VIDRO de LIJIANG
Máquina de vidro automática vertical da lavagem e de secagem
Característica da linha de produção de vidro de isolamento vertical
1. Adote a estrutura inflável original para assegurar a velocidade rápida da inflação, índice da inflação alta e para salvar a fonte de ar
2. Pode ser conectado com o ERP e o MES da fábrica, do equipamento com as funções separadas à automatização, e então à inteligência.
3. Há duas imprensas da placa, que podem ser usadas individualmente ou ao mesmo tempo. Fazer o vidro pequeno é processar ao mesmo tempo duas partes de vidro para melhorar a eficiência da linha inteira.
Detalhes do produto de linha de IGU
Seção de limpeza
O corpo da máquina de lavar é feito da placa de aço inoxidável da alto-espessura 304, que é resistente e durável.
Com dispositivo de medição de vidro automático da espessura, nenhuma necessidade de ajustar separadamente a espessura de vidro, limpeza automática, evita scientifically o ajuste manual fastidioso de mais de 8mm, e a espessura máxima pode ser limpada a 30mm.
A escova que carrega e que carrega o assento é as partes importantes da vassoura, que são fáceis ser danificado devido à velocidade rotatória alta. Nossa empresa adota os rolamentos de esferas dealinhamento da pressão, que são mais duráveis e estáveis do que outros materiais de borracha e plásticos.
Sala de secagem do ar
A faca de ar pode automaticamente ajustar a abertura e a distância de acordo com espessuras de vidro diferentes.
A estrutura do ajuste adota a estrutura mecânica com estabilidade alta.
O vidro de espessuras diferentes pode ser limpado continuamente sem o ajuste manual da faca de ar. O efeito de fazer o vidro de isolamento laminado é melhor
Seção do quadro
O projeto avançado da estrutura do ajuste do parafuso é adotado, e a precisão de posicionamento do quadro de alumínio é alta.
O guia da liga de alumínio é claro e liso, e pode automaticamente ser ajustado de acordo com a altura do vidro.
O projeto total é oco, e uma porta traseira da manutenção é instalada para facilitar a limpeza das manchas na parte de trás do vidro.
Pressionando o método: correia de sincronismo do servo motor
O método da correia de sincronismo do servo motor é adotado para assegurar a pressão ultra-alta da precisão do vidro e da velocidade de pressão. Pode fazer a extra grande, vidro extra-grosso.
Parâmetros da tecnologia da limpeza de vidro vertical e da máquina de secagem
Fonte de alimentação | Tensão (V) | 380 |
Frequência (hertz) | 50 | |
Poder principal | quilowatt | ≈35 |
Velocidade de lavagem | m/min | 1~7 |
Alta velocidade máxima | m/min | 10 |
Tamanho de vidro mínimo | milímetro | 450×280 |
Tamanho de vidro máximo | milímetro | 2500×4000 |
Espessura de vidro | milímetro | 3~15 |
Altura do rolo | milímetro | 500±20 |
Peso total | quilograma | ≈3500 |
Vantagem da máquina washiing de vidro
•Usando 3Pair de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
•Pre-lavar (opcional)
•A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
•A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
•Sistema europeu do silenciador
•A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m) •Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
•Material de aço inoxidável
Detalhe de máquina de lavar de AutomaticGlass
