Detalhes do produto:
|
Brand name: | The whole line of Glass washing and pressing machine | Tamanho de vidro máximo: | 2000*2500 |
---|---|---|---|
Tamanho de vidro mínimo: | 450*300 | Espessura do vidro: | 3 - 19 milímetros (opção) |
pincéis: | 6 partes de escovas macias | Comprimento: | 19.5meters |
Largura: | 3 - 3.5meters | Servo motor: | SIEMENS |
Cor: | Opcional | Tensão: | 380V 50Hz 3P (opcional) |
Realçar: | Linha de produção de vidro de isolamento fábrica,Máquina de vidro de isolamento automática,Robô de selagem automático de vidro de isolamento |
linha de produção de 2M High Insulating Glass com linha de processamento de selagem automática do robô
Dois medidores de linha de processamento de vidro da vitrificação de dobro da altura com a máquina de selagem automática do robô

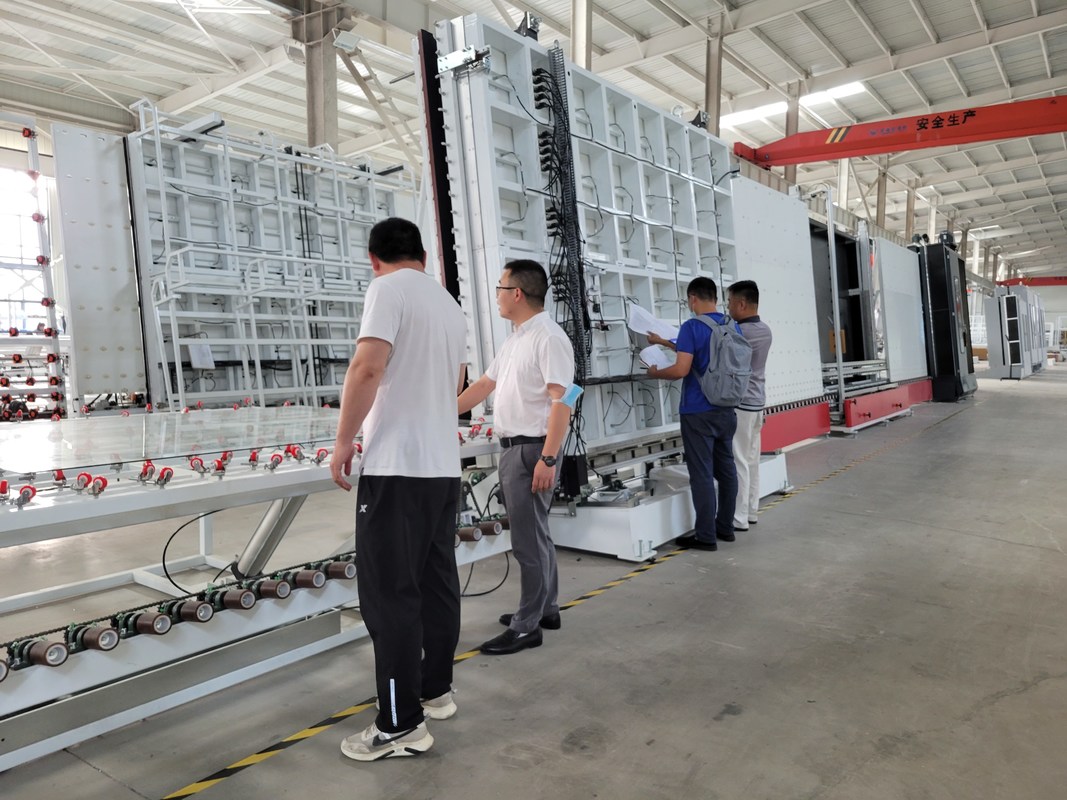

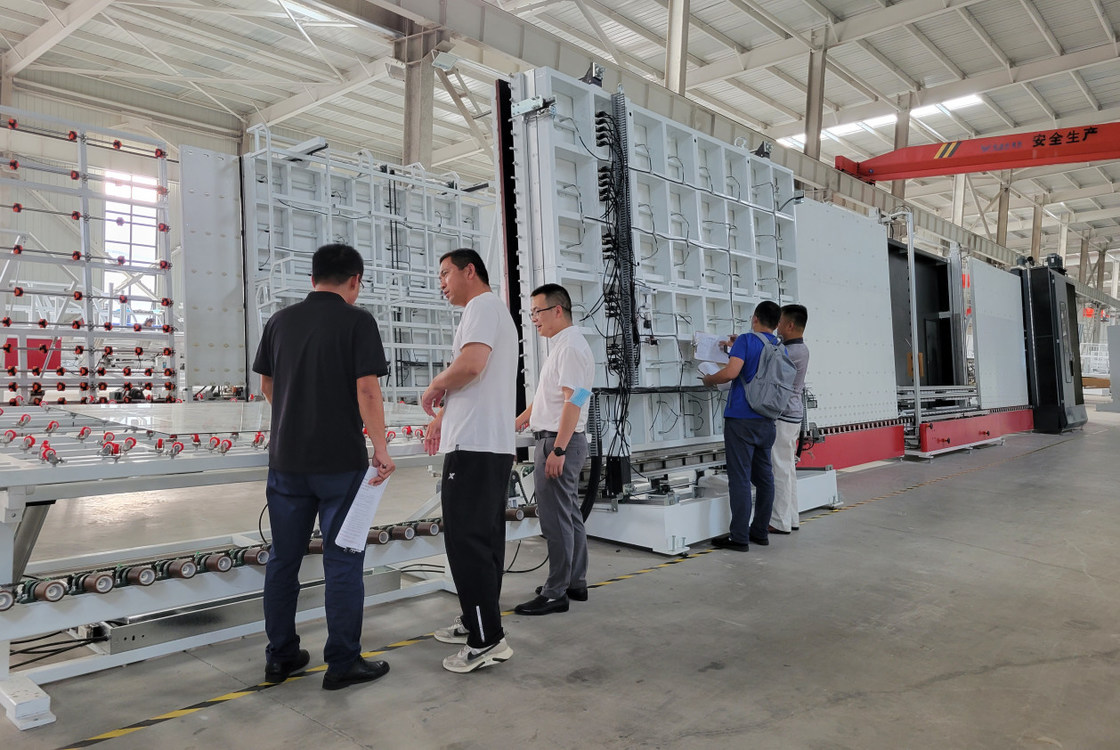

1. Linha de produção de vidro de isolamento vertical
Características principais:
• A linha tem 7 seções:
Seção do Trânsito 01;
máquina de lavar 02;
seção 03 de descarregamento;
04 verifique a seção da instalação;
Seção do transbordamento 05;
06 seção de pressão e de enchimento;
Seção 07 de descarregamento.
• Sistema de controlo do PLC, relação do tela táctil
• Uso dos servos motores de Siemens
• Apropriado para produzir a vitrificação dobro, vitrificação tripla
Funções opcionais:
• Vidro da etapa com bordas opcionais
• Vidro dado forma
• Gás de enchimento do argônio automaticamente
• tecnologia deflutuação para transferir o vidro
Para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade.
• Pressionando e enchendo 2 partes de unidades de IG, totalmente 8 seções
Características principais
• Duas partes de IGU podem ser carregadas ao mesmo tempo, e cada parte de IGU é enchida com o gás do argônio mais de 90%
• Pressionar duas partes de IGU em um momento pode melhor impedir a deformação da divisória de pressão. Cada vidro da dupla camada de 1m*1m pode alcançar 27s, melhorando extremamente a eficiência do trabalho
• Linha de processamento de alta velocidade de IG, patenteada em China em 2019
• Resolveu o problema que o robô de selagem estava esperando para trabalhar. Dois quadros do espaçador instalados por um trabalhador para dois IGUs
• Medida de vidro automática do tamanho e rotulagem usando a rotulagem (pre- e da cargo-imprensa possível) do sistema do ERP (opcional)
• Da peça de transferência à parte de pressão, cada parte é dividida
• Apropriado para a produção em massa na fábrica. super jejue
Os detalhes introduzem do LJBZ2535G
• Seção de 01 transmissões
Mecanismo de revestimento da detecção, detecção automática do baixo-e filme autônomo
• Máquina de lavar 02
Características principais:
• Use 6 escovas de cerda macias com as cerdas de 0.1mm limpando o baixo-e vidro
• Pre-lavagem (opcional)
• A faca de ar nova adota o perfil de alumínio (faca de ar do ornitorrinco), e o tamanho da tomada de ar é ajustado pelo ornitorrinco de alumínio do perfil. Isto pode reduzir o número de parafusos de ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• Caixa da operação com exposição da velocidade da lavagem, que pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água e sistema do reabastecimento da água
• Sistema europeu do silenciador
• De aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova nesta seção é mudada a uma estrutura in-line de levantamento do feixe (feixe dobro). Fácil inspecionar e limpar o vidro
• Seção de 05 transmissões
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais durante o trabalho.
• Seção da imprensa 06 e da suficiência
Características principais:
• (2500mm*3500mm) o vidro de isolamento extra longo pode ser comprimido duas vezes
• O vidro é transportado pela correia transportadora, e o vidro é pressionado pelo servo motor
• A moldura do vidro de originais pode ser aberta para a manutenção fácil
• A estrutura do prato de pressão é ajustável assegurar a vida útil longa
• Auto-enchendo-se com o gás do argônio, o efeito de selagem é notável, e o índice de gás do argônio é mais alto
• Áreas estabelecidas para encher tamanhos diferentes do vidro com a selagem subsequente para reduzir a perda do argônio
• Os valores do gás podem ser ajustados e o processo de gás de enchimento é indicado no tela táctil
• sensor da Rápido-resposta para o controle permanente do processo da inflação
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no anteparo
• O gás padrão é argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectado a um aferidor
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Linha de IG sem gás de enchimento em linha |
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |

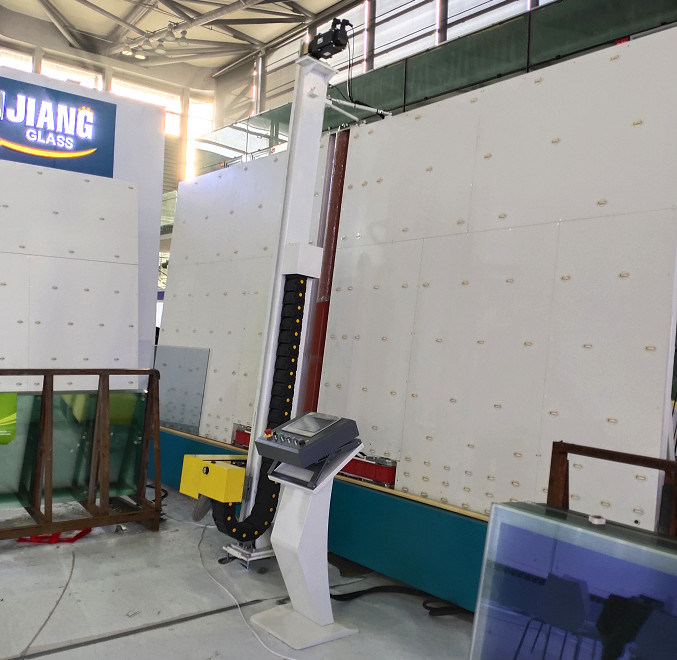

2. robô de selagem de vidro de isolamento LJTJ2540 do vertical
Características principais:
• Controle de sistema do servo de Japão Yaskawa, 8 machados e 7 grupos de sistemas do servocontrol, máquina de selagem de grande eficacia automática
• 4 seções para o armazenamento de vidro
• Adote a correia síncrono, a transmissão estável e o posicionamento exato
• Reparo automático dos cantos de vidro com raspadores e rolos
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada função automática é operada manualmente
• Vitrificação dobro disponível
• Vidro dado forma com bordas opcionais, vidro pisado, vidro triplo (opcional)
• Um grupo de bombas de impulsionador controla dois grupos de vedadores (opcionais)
• Os vedadores estruturais do silicone, do polysulfide e do silicone podem ser usados
• Cabeça adesiva na parte dianteira da máquina para a aplicação fácil do vidro pisado
• Pode ser conectado às linhas de processamento de vidro isolar
• Com a função do código de varredura (opcional)
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
