Detalhes do produto:
|
Certificação: | CE | Nome: | Máquina de vidro de isolamento da produção |
---|---|---|---|
Tensão: | 380V 50Hz 3P | Garantia: | 1 ano |
Min. glass size: | 280*400 | Espessura de IG: | 60mm |
Tamanho de vidro máximo: | 2500*3500 | escovas de lavagem: | 6 partes |
Espessura de vidro lisa: | 3-15mm | ||
Realçar: | Linha de produção de vidro de isolamento da vitrificação dobro,Linha de produção 60mm da vitrificação dobro,Linha de produção de vidro da vitrificação dobro |
Linha de produção de vidro da vitrificação dobro para o processamento de isolamento de processamento de vidro do vidro
Linha de produção de vidro da vitrificação dobro para o processamento de vidro
Características da linha de produção de vidro de isolamento
1. Adote a estrutura original da aeração, velocidade rápida da aeração, índice alto da aeração, fonte de ar de salvaguarda
2. Pode ser conectado com o ERP e o MES da fábrica para realizar a elevação do equipamento funcional independente à automatização e então à inteligência.
3. Há dois tipos do prato de pressão, pode ser usado apenas ou ao mesmo tempo. Fazer o vidro pequeno é dois vidros que processam ao mesmo tempo, melhora a eficiência da linha inteira.
Detalhes de produtos da série de IGU
Área de limpeza
O corpo da máquina de limpeza é feito da placa de aço inoxidável da espessura 304 altos, forte e durável.
Equipado com o dispositivo de medição de vidro automático da espessura, não há nenhuma necessidade de ajustar separadamente a espessura de vidro e limpeza automática, assim evitando scientifically o ajuste manual fastidioso quando mais de 8mm, a espessura puder ser limpado até 30mm.
Escove o carregamento e carregando o assento seja partes importantes de máquina de limpeza, alta velocidade, fácil danificar. Nossa empresa adota os rolamentos de esferas dealinhamento da pressão, que são mais duráveis e estáveis do que outros materiais de borracha e plásticos.
Ar que seca a câmara
A faca de ar pode automaticamente ajustar a abertura e a distância de acordo com a espessura de vidro diferente.
Ajuste a estrutura usando a estrutura mecânica, estabilidade alta.
Limpeza contínua do vidro da espessura diferente sem ajuste manual da faca de ar. Tem o melhor efeito para fazer o vidro de isolamento do sanduíche
Peça do quadro
O parafuso avançado que ajusta o projeto da estrutura, o quadro de alumínio que posiciona a precisão é alto.
O trilho de guia da liga de alumínio é leve e liso, e pode ser ajustado automaticamente de acordo com a altura do vidro.
O projeto tornado ôco total da saída, porta adicional da manutenção, manchas de vidro de limpeza convenientes da parte traseira.
Carimbando o modo: correia síncrono do servo motor
A correia síncrono do servo motor é adotada para assegurar a precisão ultra-alta e a velocidade de pressão rápida do vidro. Você pode fazer realmente, vidro realmente grosso.
Parâmetros técnicos:
Tempo de carregamento: 3-5 segundos (1000㎜×1000㎜)
Espessura de vidro de isolamento: 12-60mm 80mm (personalizado)
Tamanho máximo que pode ser processado pela máquina da placa dobro: (costume)
Vidro de isolamento Aerated (comprimento 7000mm da altura 3300mm*)
Correia inflável - a maneira inflável de vidro de Lijiang
Infle da parte inferior da correia,
A porosidade é ficada situada sempre entre o primeiro vidro e o quadro de alumínio, de modo que a concentração de gás seja alta, uniforme, rápido, e a fonte de ar salvar.
Parâmetro da linha de produção de vidro de isolamento automática do tamanho enorme
Unidade | LJBZ3370 | |
Tensão | 380V50Hz3P | |
Poder total | Quilowatt | 54,5 |
Velocidade de lavagem | m/min | 2-10 |
Velocidade de trabalho máxima | m/min | 45 |
Tamanho de vidro mínimo | milímetro | 450*280 |
Tamanho de vidro de Maxmum | milímetro | 3300*7000 3000*3000 (imprensa dobro) |
Espessura de vidro lisa | milímetro | 3-30 |
Escovas de lavagem | Partes | 6 |
Espessura máxima do vidro de isolamento | milímetro | 80 |
Consumo total do gás | L/MIN | 1500 |
Altura do rolo do transporte | milímetro | 520 |
Dimensão (L*W*H) | milímetro | 47200*3500*4500 |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |

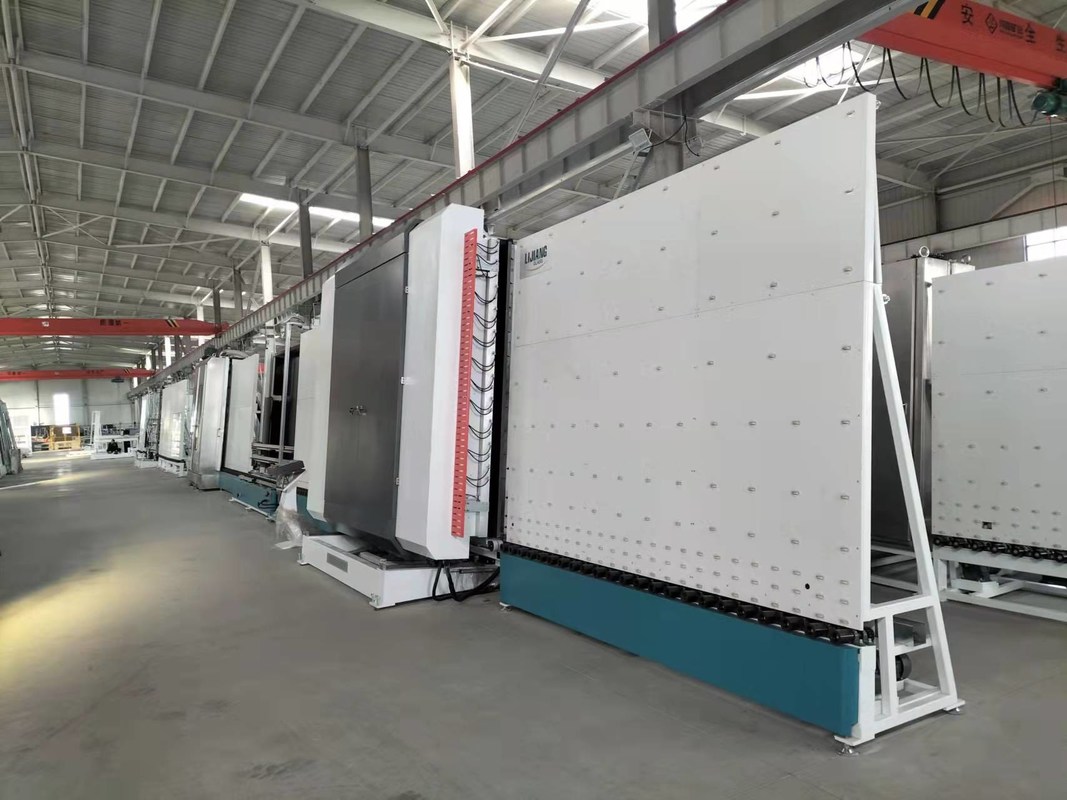

Imagens da linha de produção de vidro de isolamento automática do tamanho enorme
Produção relacionada de VIDRO de LIJIANG
Máquina de vidro automática vertical da lavagem e de secagem
Parâmetros da tecnologia da limpeza de vidro vertical e da máquina de secagem
Fonte de alimentação | Tensão (V) | 380 |
Frequência (hertz) | 50 | |
Poder principal | quilowatt | ≈35 |
Velocidade de lavagem | m/min | 1~7 |
Alta velocidade máxima | m/min | 10 |
Tamanho de vidro mínimo | milímetro | 450×280 |
Tamanho de vidro máximo | milímetro | 2500×4000 |
Espessura de vidro | milímetro | 3~15 |
Altura do rolo | milímetro | 500±20 |
Peso total | quilograma | ≈3500 |
Vantagem da máquina washiing de vidro
•Usando 3Pair de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
•Pre-lavar (opcional)
•A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
•A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
•Sistema europeu do silenciador
•A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m) •Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
•Material de aço inoxidável
Detalhe de máquina de lavar de AutomaticGlass
Introdução de VIDRO de LIJIANG
