Detalhes do produto:
|
Tensão: | 380V 50Hz 3P | Circunstância: | MÁQUINA NOVA |
---|---|---|---|
O serviço pós-venda forneceu: | Serviço dos coordenadores | Nome do produto: | Máquina butílica automática da extrusora |
Garantia: | 1 ano | Aplicação: | Fazendo a vitrificação dobro a máquina dos produtos de vidro |
Tempo de aquecimento: | 15 minutos | ||
Realçar: | Máquina do corte e de dobra da barra do espaçador,Máquina do corte e de dobra da barra da vitrificação dobro,Vitrificação dobro de vitrificação dobro |

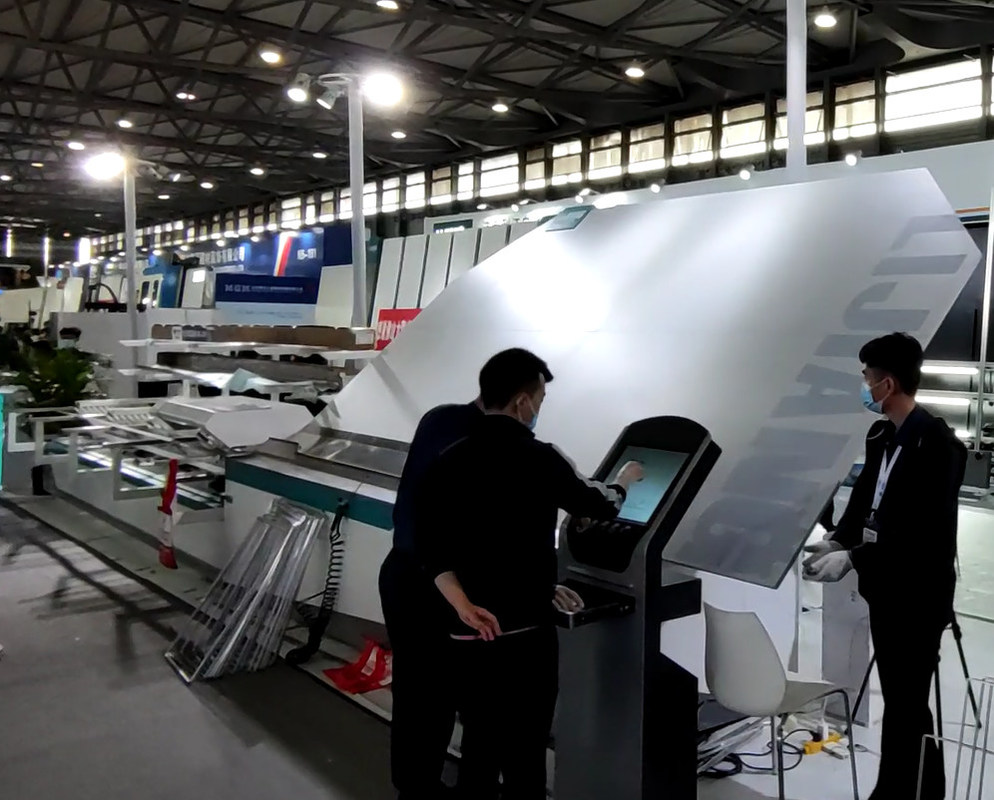

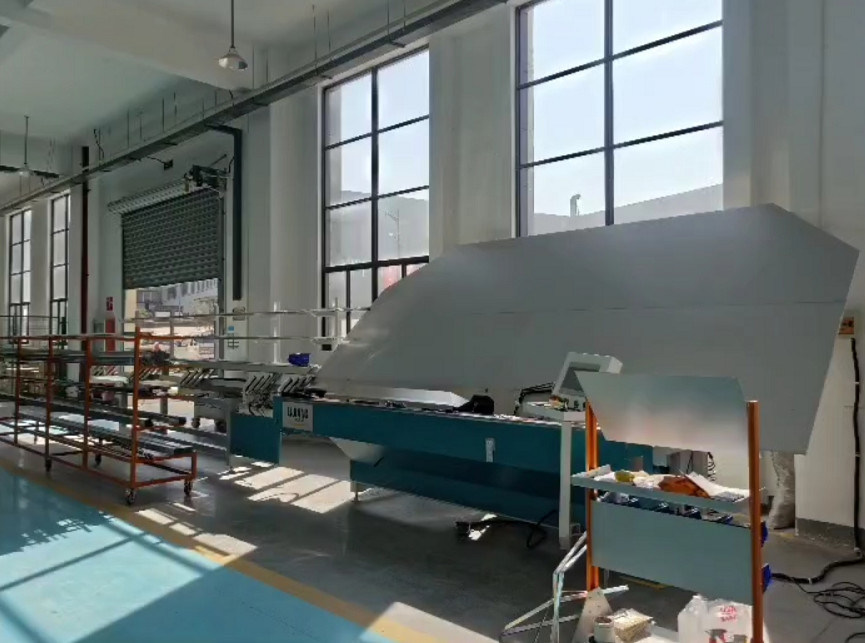

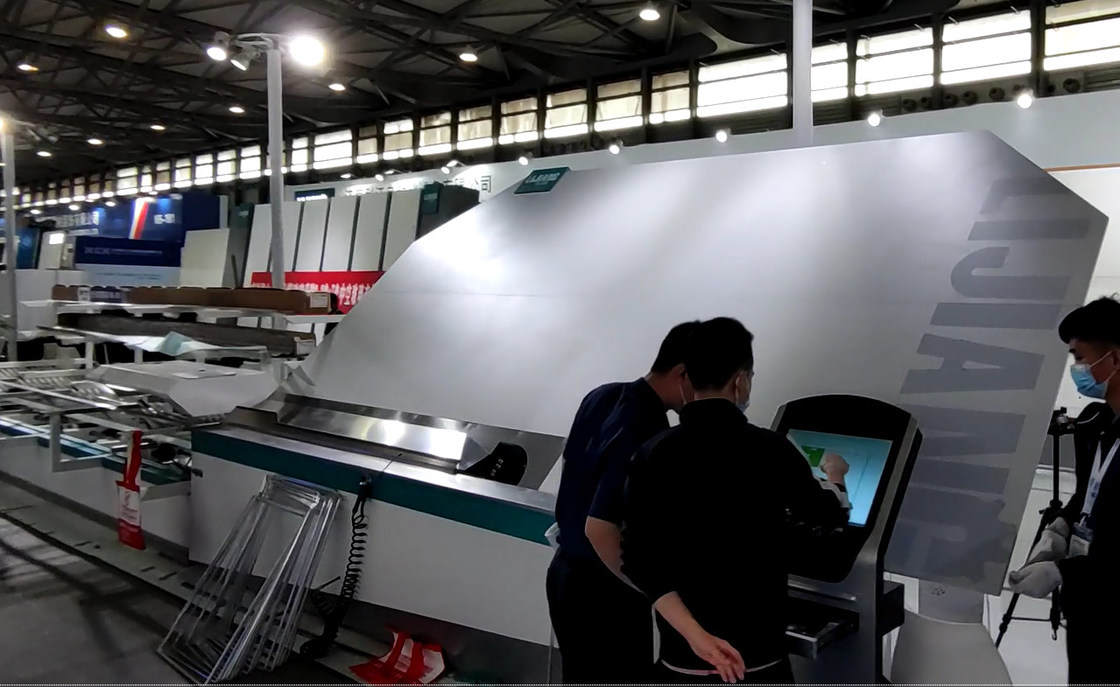

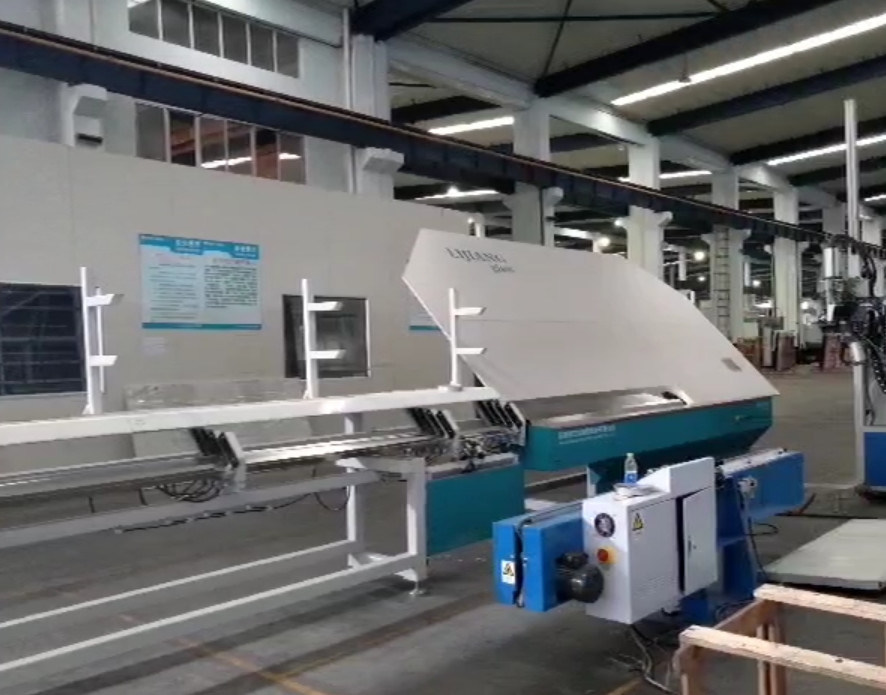

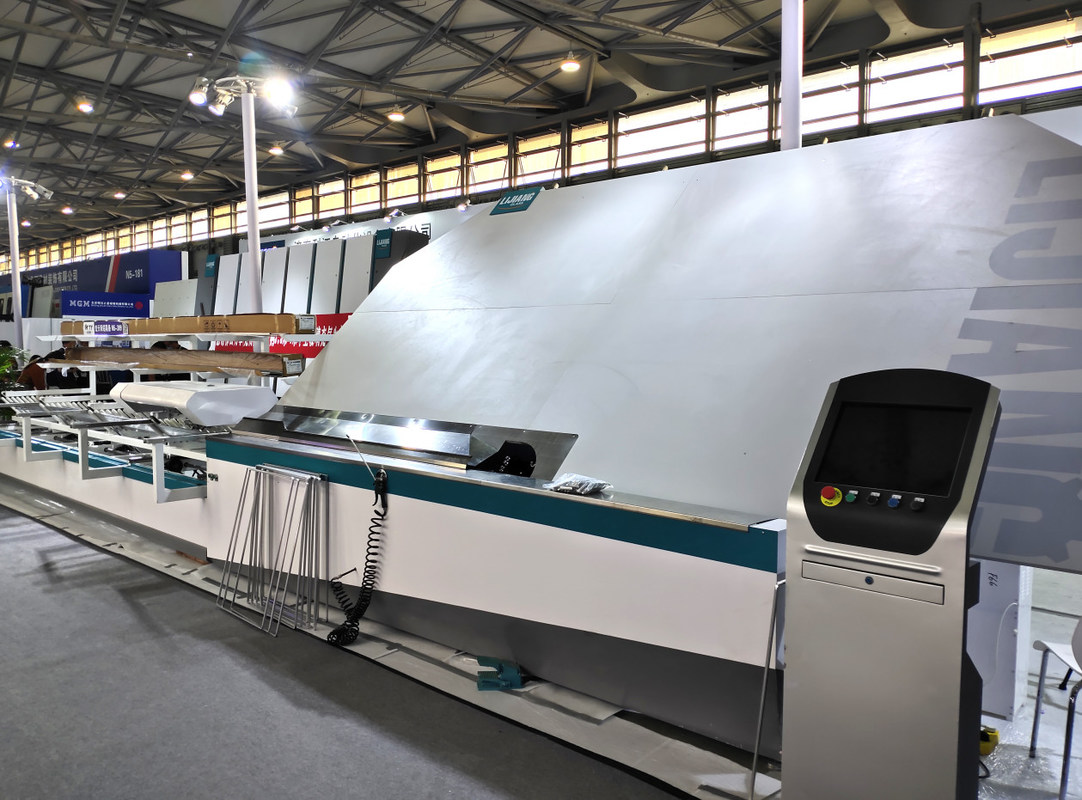

Automaticamente o PLC controlou as barras de alumínio do espaçador que cortam e a máquina de dobra
l quadro do espaçador de 1*1m era a curvatura w 20s.
O erro do ângulo do quadro do espaçador está dentro do withib 10 um, 1mm=100 um
Erro de tamanho 1mm
Dado forma
l pode dobrar o espaçador de alumínio /technoform /Alupro /thermix/
l espaçador conecta automaticamente e corte.
l máquina parar automaticamente quando o uso do espaçador acima.
l dobra contínua do apoio, para evitar automaticamente a conexão do espaçador ao dobrar-se e ao cortar
l conecta automaticamente o espaçador - conector
l função de controle remoto
l função de entrada de USB, pode ler para primar diretamente dados
l peças sobresselentes de toda a máquina tem o código de identificação, conveniente para o serviço da após-venda
l conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
l uso magnético Taiwan Airtac da válvula
l sistema de controlo alemão do plc de Siemens
l sistema do servocontrol de Japão Fuji
l 12 unidades do espaçador do armazenamento (opção)
l Swisspacer//Allmetal de aço inoxidável /option de aço inoxidável)
(O espaçador de aço inoxidável e morno da borda não pode existir ao mesmo tempo)
l furo de broca para o enchimento do gás (opção)
l impressão do Inkjet do espaçador, vária cor está disponível para o logotipo da empresa ou a data de produção (a opção)
l impressão de Laber (opção)
l código da dois-dimensão da varredura do varredor, código de barras (opção)
l roda de pressão separada para o quadro do arco, mais exata do que a ferramenta de dobra
Especialmente para o quadro do hexágono e do octógono (opcional)
l ERP (opcional)
Observação: Ferramenta de dobra
o quadro do retângulo do *For lá tem três que o tamanho (6A/9A/12A) era elogioso
A outra necessidade do tamanho para pagar o tamanho 42$/per extra
* para o quadro do círculo, do hexágono e do octógono, tamanho 300$/per
Parâmetro técnico principal da máquina de dobra do espaçador
Tamanho de Max.bending | 2000*2000mm |
Tamanho de Min.bending | 250*200mm |
Largura de alumínio do espaçador | 6-27A |
Raio do arco | 60°-150° |
6A-16A | |
Erro dimensional: | ≤±0.5mm |
Erro do ângulo | ≤±1º |
espaçador de alumínio de 1m*1m | 17s |
Suprimento de ar | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
Componentes principais de máquina de dobra do espaçador
NOME | TIPO |
PLC | SIEMENS ALEMÃO |
Instrumento elétrico da baixa tensão | SIEMENS ALEMÃO |
Servo motor | SIEMENS ALEMÃO |
Motorista servo | SIEMENS ALEMÃO |
Relé | JAPÃO OMRON |
Características principais da máquina de dobra automática do espaçador:
• Sistema de controlo 1200 do PLC de Siemens com velocidade de trabalho rápida
• 4 grupos de armazenamentos (2 ou 12 grupos de armazenamentos podem ser opcionais)
• Cortado automaticamente e para alimentar os espaçadores de alumínio
• Evite automaticamente os pinos ao dobrar-se e ao cortar
• Quadros do espaçador da curvatura continuamente
• Os espaçadores de alumínio estão disponíveis nos tamanhos de 6A-27A
• Ferramentas de dobra diferentes para tamanhos diferentes dos espaçadores
• Dispositivo da pausa e da restauração para falhas do aparelho de manutenção
• Espaçador de alumínio da curvatura, espaçador de aço inoxidável, morno liso
• Conecte ao sistema do ERP (opcional)
• A função de entrada de USB, leu prima o arquivo do formato diretamente
• Automaticamente furos de broca para o gás de enchimento do argônio (opcional)
• Espaçador que imprime a função do código (opcional)
• Imprimindo a função da etiqueta da etiqueta (opcional)
• Quadro de dobra da forma. Usando o dispositivo da roda do círculo para dobrar o quadro do círculo ou o quadro com cantos do círculo. Minuto R60, R150 máximo, tamanhos do espaçador: 6A – 16A). Os tamanhos diferentes das barras de alumínio exigem as ferramentas diferentes do tamanho (opcionais)
Dados técnicos da máquina de dobra do espaçador:
Tamanho de dobra máximo | 2000mm*2000mm |
Tamanho de dobra mínimo | 250mm*200mm |
Largura de alumínio do espaçador | 5.5-27mm |
Erro dimensional | ±0.5mm |
Erro do ângulo | ±1º |
Velocidade de processamento | 17s |
Suprimento de ar | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
Parâmetros elétricos da máquina do dobrador do espaçador:
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Motorista servo | Alemanha | SIEMENS |
Servo motor | Alemanha | SIEMENS |
Componente da baixa tensão | Alemanha | SIEMENS |
Objetiva tripla | Taiwan | AIRTAC |
Cilindro | Taiwan | AIRTAC |
Relé | Japão | OMRON |
Sensor | COREIA | AUTONICS |
Tela táctil | Taiwan | WEINVIEW |
Guia | Taiwan | TBI |
Válvula de solenoide | Taiwan | AIRTAC |
Poder do interruptor | Taiwan | TENDA |
Produto relacionado do VIDRO de LIJIANG
Máquina butílica da extrusora com o bocal de colagem ajustável
A máquina butílica da extrusora LJTB01 é um equipamento especial para a produção de fazer o vidro da vitrificação dobro. Como um do equipamento importante de produzir o vidro de isolamento, o efeito da colagem butílica é relacionado diretamente à selagem de isolar o vidro. O equipamento é o automático, fácil de operar e conveniente de usar-se.
Funções opcionais:
Características principais do desempenho:
1. A velocidade da aplicação da colagem pode alcançar 47m/minuto
2. Pode salvar o consumo da colagem comparado com a máquina de borracha butílica ordinária, e a colagem pode alcançar 7g/m
3. Estrutura original do projeto, com função automática da exaustão, para assegurar a aplicação contínua da colagem
4. A correia síncrono não adesiva é usada, e o talco não é precisado limpando
5. Os acessórios principais são tipos alemães. Controle de programa do PLC, desempenho estável
6. É conveniente e prático usar o vedador vertical e horizontal móvel
7. Ajuste automaticamente a largura da cabeça da colagem, e o controle integrado da válvula de abertura rápida assegura a consistência de colagem frente e verso
8. É conveniente ajustar a altura da viga mestre e resolver eficazmente e convenientemente o problema do branco exposto
9. Operação do tela táctil, simples e prático
10. Ajuste automaticamente a saída da colagem de acordo com a mudança da velocidade
12. O sistema hidráulico importado de Alemanha é adotado para assegurar mesmo e entrega completa da colagem
14. O cilindro de borracha adota levanta a estrutura, que é conveniente para a operação
Parâmetros da especificação:
Pressão do aperto | 10-18MPa |
Temperatura | 110~140℃ |
Espessura da colagem | 0.3-0.5mm |
Largura da colagem | 3.5mm |
Largura de alumínio do espaçador | 6A - 27A |
Velocidade | 5-47m/min |
Diâmetro do cilindro butílico | 200mm |
Suprimento de ar | ³ /min de 0.4m |
Pressão de ar | ≥0.6MPa |
Poder total | 380V, 5.7KW, 50HZ |
Dimensão | 2800×700×900mm (L×W×H) |
peso | 650kg |
Parâmetros elétricos:
Nome | Original | Tipo |
PLC | China | KINCO |
Válvula | Alemão | HAWE |
Instrumento elétrico da baixa tensão | Alemão | SIEMENS |
Sistema sobrecarregando hidráulico e pneumático | Alemão | MAXIMATOR |
Conversor de frequência | China | KINCO |
Componentes pneumáticos | Taiwan | ARTAC |
Válvula de exaustão rápida/gerador do vácuo | Japão SMC | SMC |
Luz do curso | Japão | OMRON |
Fibra ótica | Japão | OMRON |
