Detalhes do produto:
|
| Nome do produto: | Máquina butílica da extrusora | Tipo: | LJTB01 |
|---|---|---|---|
| Pressão do aperto: | 10-18mpa | Temperatura: | 110~140℃ |
| Espessura da colagem: | 0.3-0.5MM | Largura da colagem: | 3.5mm |
| Realçar: | máquina de revestimento da extrusão 47m/Min,Máquina de vidro dobro de revestimento |
||

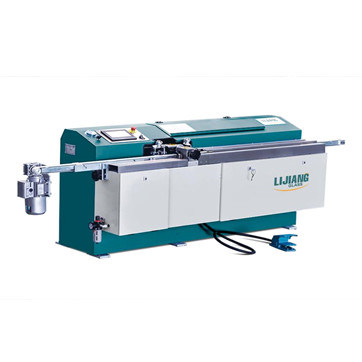

Máquina butílica da extrusora para o vidro de isolamento que a velocidade rapidamente de revestimento, pode até 47m/min
1. Vista geral e parâmetros do produto
A máquina butílica nova da extrusora é um equipamento necessário para o alumínio-quadro de fabricação
datilografe o vidro isolado, mesmo ele é necessário para a produção lisa de vidro de isolamento vertical da imprensa
linha. O butilo que seja colado nos ambos o lado do quadro de alumínio pela máquina butílica nova da extrusora,
é o primeiro vedador para o vidro de isolamento. Assim a qualidade do butilo decide diretamente a qualidade de
isolamento de vidro e usando a vida.
1,1 vista geral do produto
O equipamento é controlado pelo PLC do programa, pode automático e para terminar exatamente colar a função,
os operadores precisam somente de apoiar os quadros de alumínio, outro (apertando o rolo, a transferência e etc.)
são automáticos terminados ajustando o programa. Este equipamento é apropriado para o quadrado, retangular,
dado forma, arco e tipos dos quadros de alumínio. O diâmetro interno do cilindro butílico é 200mm, máximo
pode carregar o butilo de Φ195 * 250mm (7kg).
1.1.1 descrição da estrutura
O equipamento contém 9 porções, segundo as indicações da imagem 1,1: consista respectivamente na unidade de transferência 1
, sistema hidráulico 2, sistema 3 do rolo (rolo de pressão linear 1, pressão linear roller2 e arco
rolo de pressão), unidade 4 do bocal, unidade de medida 5 da espessura], espremendo a unidade 6, pneumática
sistema 7, sistema de controlo 8 e unidade 9. da cremalheira.
A unidade de transferência consiste no motor do controle de frequência, nas correias e nas polias de correia. A escala da corrida
a velocidade para a correia é 5 ~ 47m/minuto; a altura do feixe pode ser rodas à mão ajustadas, de que localiza
no lado esquerdo da máquina (veja da imagem 1,2), após o ajuste corretamente à altura, por favor
aperte os parafusos de fixação dianteiros e traseiros. A estrutura desta parte é simples e pode ser facilmente ajustar, ele
igualmente tem rapidamente a velocidade de transferência, estável e seguro para operar-se.

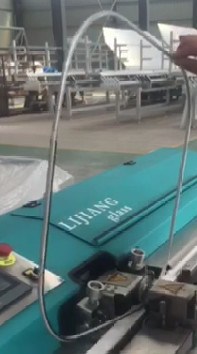

Em circunstâncias normais, o operador pode independentemente terminar colar o butilo no bilateral do alumínio
quadro dentro do tamanho de 2000 * 2000 milímetros. Quando o tamanho é mais de 2000 milímetros, deve ser feito
por dois pessoas. O operador da assistência deve ser longe da correia transportadora mais de 200mm, em ordem
para evitar o perigo do aperto e do envolvimento na correia.
Correia do Teflon
Usando a correia do não-esparadrapo, mantenha rapidamente revestir a velocidade, salvar muito butílico.
Estrutura ajustável da viga mestre
A estrutura ajustável da viga mestre controla a altura de espalhamento.
Expo do Pequim
O dispositivo foi mostrado na expo do Pequim de maio de 2017. Atraiu os olhos de muitos povos.
| Pressão do aperto | 10-18MPa |
| Temperatura | 110~140℃ |
| Largura de alumínio do espaçador | 4-30mm |
| Velocidade | 0-47m/min |
| Diâmetro do cilindro butílico | 200mm |
| Suprimento de ar | ³ /min de 0.4m |
| Pressão de ar | ≥0.6MPa |
| Poder total | frase de 415v 50 hertz 3 |
| Dimensão | 2950×890×1004mm (L×W×H) |
| Peso |
750kg |
| Nome | Tipo | Original |
| PLC | KINCO | China |
| Válvula | HAWE | Alemão |
| Instrumento bonde da baixa tensão | SIEMENS | Alemão |
| Sistema sobrecarregando hidráulico e pneumático | MAXIMATOR | Alemão |
| Conversor de frequência | KINCO | China |
| Componentes pneumáticos (cilindro/válvula) | ARTAC | Taiwan |
| Válvula de exaustão rápida/gerador do vácuo | SMC | Japão SMC |
| Luz do curso | OMRON | Japão |
| Fibra ótica | OMRON |
Japão |
