Detalhes do produto:
|
Nome do produto: | Máquina de dobra automática do espaçador | Tipo: | LJZW2020 |
---|---|---|---|
Tamanho de dobra máximo: | 2000mm*2000mm | Tamanho de dobra mínimo: | 250mm*200mm |
Largura de alumínio do espaçador: | 5.5-27mm | Erro dimensional: | ±0.5mm |
Erro do ângulo: | ±1º | ||
Realçar: | máquina de dobra da barra do espaçador de 27mm,Máquina de dobra automática das calhas |

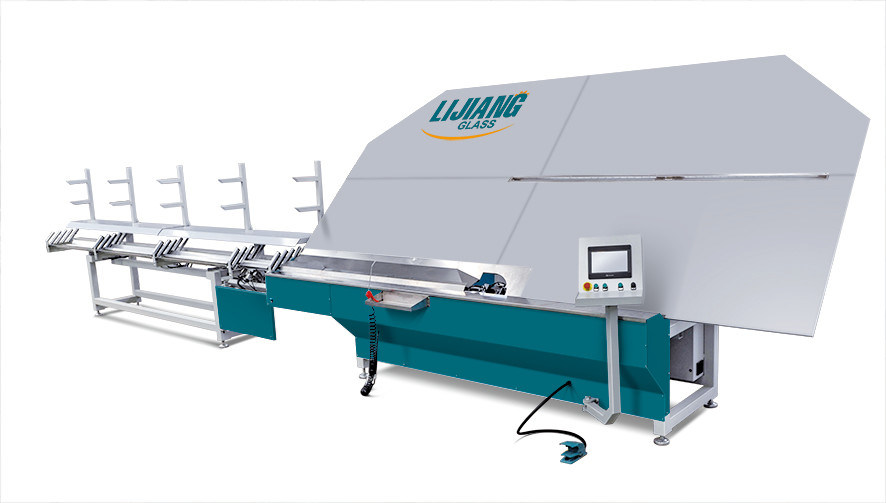

Máquina de dobra automática do espaçador de ferramentas de dobra diferentes para tamanhos diferentes dos espaçadores
A máquina de dobra automática do espaçador é um equipamento especial para fazer os quadros de alumínio de
vidro de isolamento, que substitui a tecnologia tradicional da fabricação. Esta lata do equipamento
faça uma variedade de quadros de alumínio poligonais convexos por uma tira de alumínio em uma vez,
assim reforçando a força do quadro de alumínio, fazendo o efeito da selagem do
vidro de isolamento melhor.
Adote o sistema de controlo do PLC de Siemens
Há um servo de 4 Siemens
Adote 12 grupos de cremalheiras que poderiam uns tamanhos mais diferentes do armazenamento dos espaçadores. Use Siemens
servo para mudar cremalheiras diferentes.
Automaticamente corte e alimente os espaçadores de alumínio
Dobre quadros dados forma do espaçador continuamente
(1) calha: As quatro calhas do armazenamento podem salvar um a quatro tipos dos espaçadores de alumínio com
a mesma largura ou larguras diferentes, fornecendo para o acesso automático quando o equipamento se operar.
As quatro calhas podem estar livremente em comutar a posição;
(2) plataforma de carregamento: a plataforma de carregamento fornecerá operadores uma plataforma de funcionamento a
adicione materiais à calha;
(3) sistema de alimentação automático: quando o equipamento estiver na operação, sistema de alimentação automático
transportará o espaçador de alumínio à posição pronta; em processo da dobra, se o alumínio
o espaçador usado dobrando-se alcançou a extremidade, a seguir o sistema de alimentação automático terminará
ações de seguimento do espaçador de alumínio para assegurar a continuidade do trabalho de dobra e a realizá-lo
a função de nenhuma pedra saliente;
(4) mecanismo Calha-em mudança: se as tiras de alumínio na pre-calha são feitas, a seguir é
disponível para operar o sistema material-em mudança para mudar na calha com materiais.
interruptor de pé (de 5) da mudança da calha: é usada para abrir o dispositivo fechado, e opera a calha
mecanismo em mudança.
Furo de enchimento do gás automático da broca (opcional)
Pode dobrar o espaçador de alumínio, Technoform, Alupro, Thermix, espaçador morno (Swisspacer) e
de aço inoxidável (opcional) e assim por diante.
A função da etiqueta da etiqueta do papel de impressão (opcional), poderia removê-lo facilmente.
Tamanho de Max.bending | 2000mm*2000mm (2500mm*2500mm) |
Tamanho de Min.bending | 250mm*200mm |
Largura de alumínio do espaçador | 5.5-27mm |
Erro dimensional | ±0.5mm |
Erro do ângulo | ±1º |
Velocidade de processamento | ≤26s |
Suprimento de ar | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
NOME | TIPO | NOME | TIPO |
PLC | ALEMÃO SIEMENS | Objetiva tripla | Taiwan AIRTAC |
Instrumento bonde da baixa tensão | ALEMÃO SIEMENS | Cilindro | Taiwan AIRTAC |
Servo motor | ALEMÃO SIEMENS | Válvula de solenoide | Taiwan AIRTAC |
Motorista servo | ALEMÃO SIEMENS | Comute o poder | Taiwan TENDE |
Relé | JAPÃO OMRON | TELA TÁCTIL | Taiwan WEINVIEW |
Sensor | COREIA AUTONICS | GUIA | Taiwan TBI |
