Detalhes do produto:
|
| Nome do produto: | Máquina de dobra automática do espaçador | Tipo: | LJZW2020 |
|---|---|---|---|
| Tamanho de dobra máximo: | 2000mm*2000mm | Tamanho de dobra mínimo: | 250mm*200mm |
| Largura de alumínio do espaçador: | 5.5-27mm | Erro dimensional: | ±0.5mm |
| Erro do ângulo: | ±1º | ||
| Destacar: | Equipamento de dobra de isolamento do vidro,Imprimindo a máquina de vidro de dobra |
||

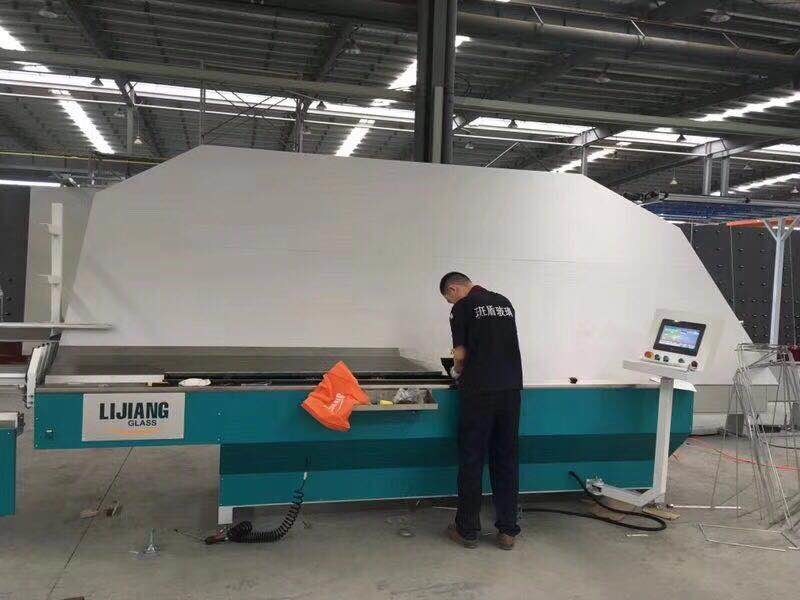

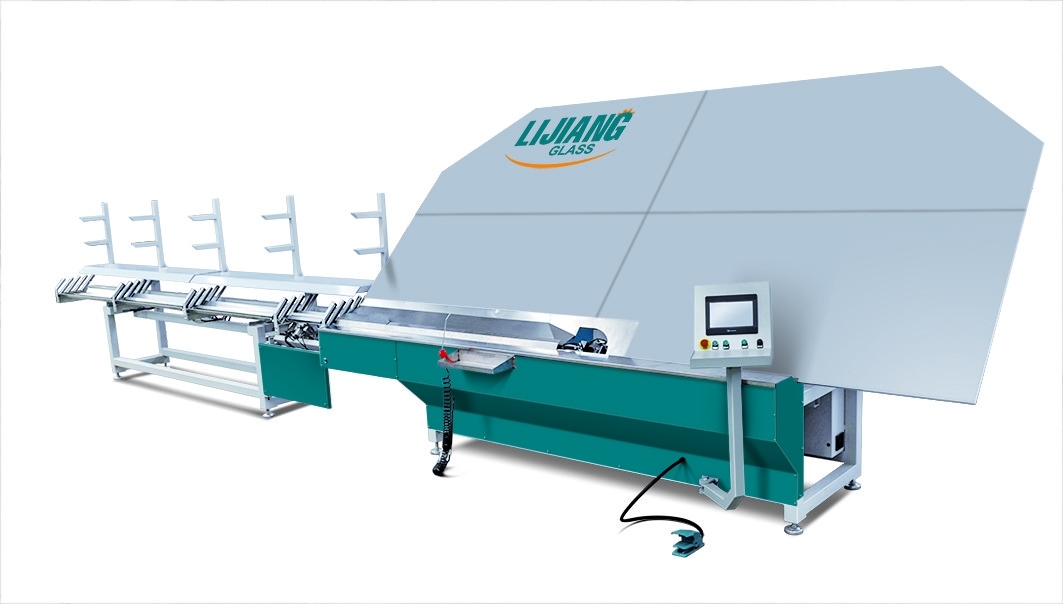

Máquina de dobra de alumínio da tira para o vidro de isolamento com função de impressão do espaçador
A máquina de dobra de alumínio automática do espaçador é controlada pelo PLC. Em virtude do modo de
a entrada de dados interativa da humano-máquina no tela táctil, a facilidade pode obter esperado
dados do parâmetro em especificações diferentes de quadros de alumínio retangulares, ou o corpo convexo
a borda do polígono e os dados do canto compostos da seção arcada ou da flange reta não mais
do que 8 bordas. Simultaneamente, adquira a quantidade dos quadros de alumínio que são exigidos
para para ser processado, assim como o parâmetro do outro equipamento do controle na operação exata,
quais satisfazem essencialmente exigido dá forma do vidro de isolamento atual.

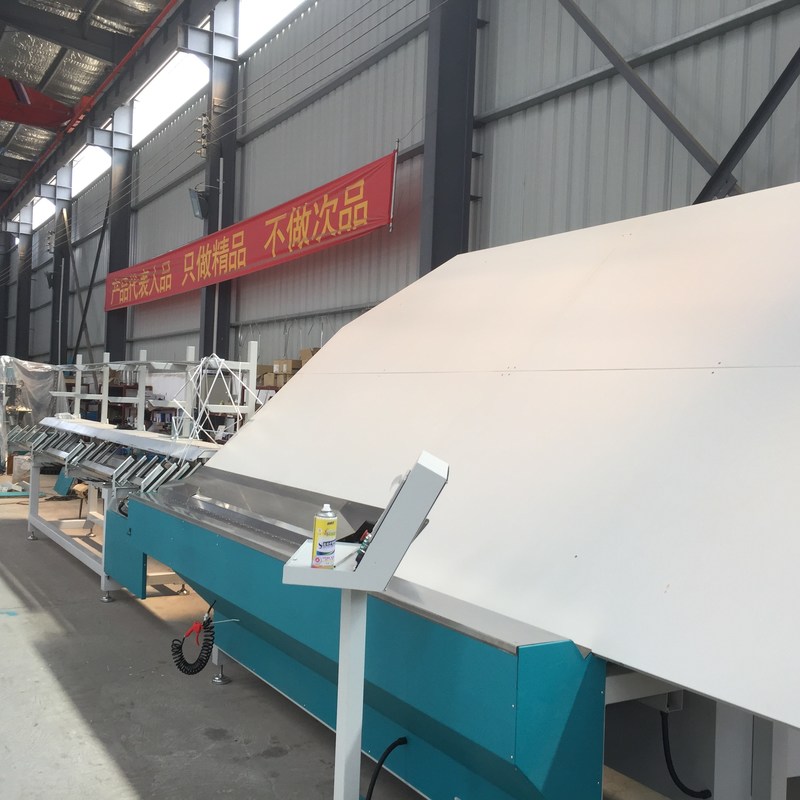

A cremalheira do armazenamento inclui quatro caixas móveis do armazenamento, plataforma de carregamento, calha-mudando
mecanismo, exame da calha e outros sistemas e componentes.
Mecanismo de carregamento da plataforma da cremalheira do armazenamento da auto alimentação em mudança da cremalheira
Calha: As quatro calhas do armazenamento podem salvar um a quatro tipos dos espaçadores de alumínio com
a mesma largura ou larguras diferentes, fornecendo para o acesso automático quando o equipamento for
funcionamento. As quatro calhas podem estar livremente em comutar a posição;
(2) plataforma de carregamento: a plataforma de carregamento fornecerá operadores uma plataforma de funcionamento
para adicionar materiais à calha;
(3) sistema de alimentação automático: quando o equipamento estiver na operação, sistema de alimentação automático
transportará o espaçador de alumínio à posição pronta; em processo da dobra, se
o espaçador de alumínio usado dobrando-se alcançou a extremidade, então sistema de alimentação automático
terminará as seguintes ações do espaçador de alumínio para assegurar a continuidade de
o trabalho de dobra e realiza a função de nenhuma pedra saliente;
(4) mecanismo Calha-em mudança: se as tiras de alumínio na pre-calha são feitas, então
está disponível para operar o sistema material-em mudança para mudar na calha com materiais.
interruptor de pé (de 5) da mudança da calha: é usada para abrir o dispositivo fechado, e opera-se
mecanismo calha-em mudança.
Dobrar-se de aço inoxidável (opcional)
Espaçador morno de dobra (opcional)
As peças sobresselentes de toda a máquina têm códigos de identificação.
| Tamanho de dobra máximo | 2000mm*2000mm |
| Tamanho de dobra mínimo | 250mm*200mm |
| Largura de alumínio do espaçador | 5.5-27mm |
| Erro dimensional | ±0.5mm |
| Erro do ângulo | ±1º |
| Velocidade de processamento | 17s |
| Suprimento de ar | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensão | 10500mm*2200mm*2600mm |
| NOME | ORIGEM | TIPO |
| PLC | Alemanha | SIEMENS |
| Motorista servo | Alemanha | SIEMENS |
| Servo motor | Alemanha | SIEMENS |
| Componente da baixa tensão | Alemanha | SIEMENS |
| Objetiva tripla | Taiwan | AIRTAC |
| Cilindro | Taiwan | AIRTAC |
| Relé | Japão | OMRON |
| Sensor | COREIA | AUTONICS |
| Tela táctil | Taiwan | WEINVIEW |
| Guia | Taiwan | TBI |
| Válvula de solenoide | Taiwan | AIRTAC |
| Comute o poder | Taiwan | TENDA |
