Detalhes do produto:
|
Nome: | Robô de vidro de isolamento vertical da selagem | Tensão: | 380v 50Hz 3P |
---|---|---|---|
Garantia: | 1 ano | Aplicação: | Segundos vedadores que selam a máquina |
Tamanho de vidro máximo: | 2500mm*3500mm | Tamanho de vidro mínimo: | 280mm*400mm |
Espessura de vidro: | 50mm | Circunstância: | Novo |
Realçar: | máquina de vidro da selagem,equipamento da vitrificação dobro |
1. O propagador do vedador do silicone é equipado com o servo motor de Yaskawa, o sistema do servocontrol e o tela táctil. A operação é uma exposição mais conveniente e mais intuitiva, de tempo real de parâmetros técnicos, uma simples e uma intuitiva, uma estável e uma eficiente.
2. A extrusora do vedador do silicone pode ser conectada ou usado independentemente.
3. A caixa de engrenagens é dividida em quatro porções. O vidro pode ser armazenado adiantado, que pode eficazmente reduzir a época de espera do vidro e eficazmente melhorar a eficiência
4. Identifique automaticamente o tamanho de vidro, detecte automaticamente a profundidade da colagem e ajuste automaticamente a velocidade do revestimento da colagem
5. Função de memória automática.
6. Os cantos do vidro estão completos, sem bolhas, e a saída da colagem é precisamente controlada.
7. Movimentação de correia síncrono para assegurar o transporte de vidro liso e o posicionamento exato
8. Pode selar a três-camada, vidro oco da dupla camada, especial-dado forma e f4 tomam partido vidro pisado
9. As peças que processam o centro são estandardizadas altamente e permutáveis, que melhora a conveniência da manutenção e assegura o uso estável a longo prazo do equipamento;
10. A roda do transporte com placa traseira adota o projeto do mosaico para fazer o vidro correr mais lisamente;
11. O módulo de vidro do apoio na correia transportadora adota um bloco V-dado forma substituível, que seja fácil de substituir após o desgaste e tenha o baixo custo;
12. Apoia a ligação de dois vedadores diferentes e é fácil de operar.
13. O sistema de mistura da colagem adota a estrutura da anti-adesão, que é fácil de limpar.
Detalhes de máquina dispending do vedador
• 4 seções, podem vidro do armazenamento
• Controle de sistema servo de Japão Yaskawa, máquina automática e de grande eficacia completa da selagem
•Repare automaticamente os cantos de vidro com raspador e rolo
• A correia cronometrando Adopt, alisa transferência e a posição exata
• Pode revestir o vidro dobro
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Meça automaticamente o tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Com a função da exploração do código (opcional)
• Pode ser conectado com a linha de processamento isolar do vidro

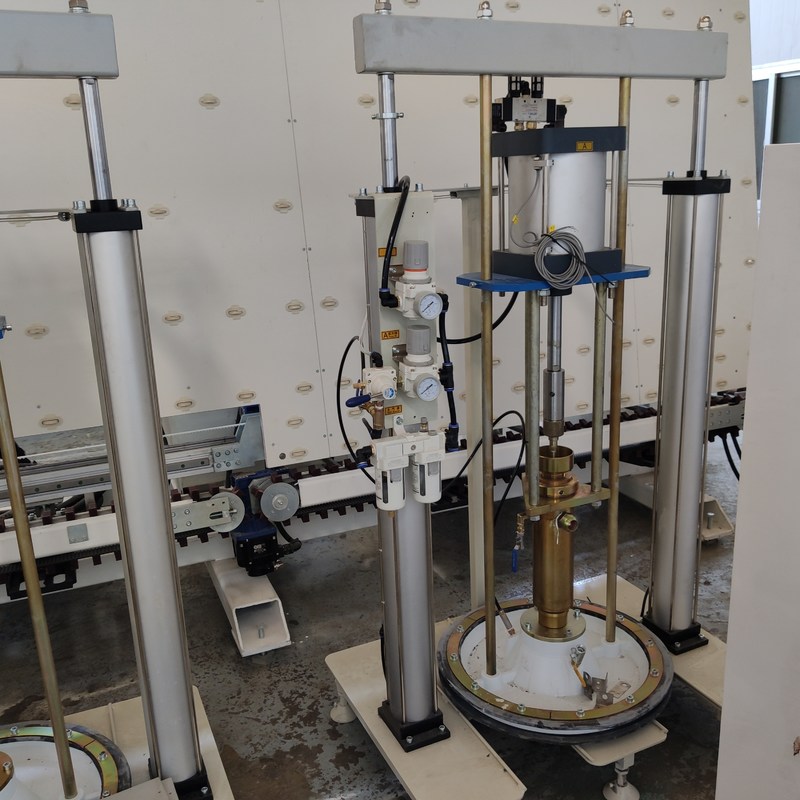

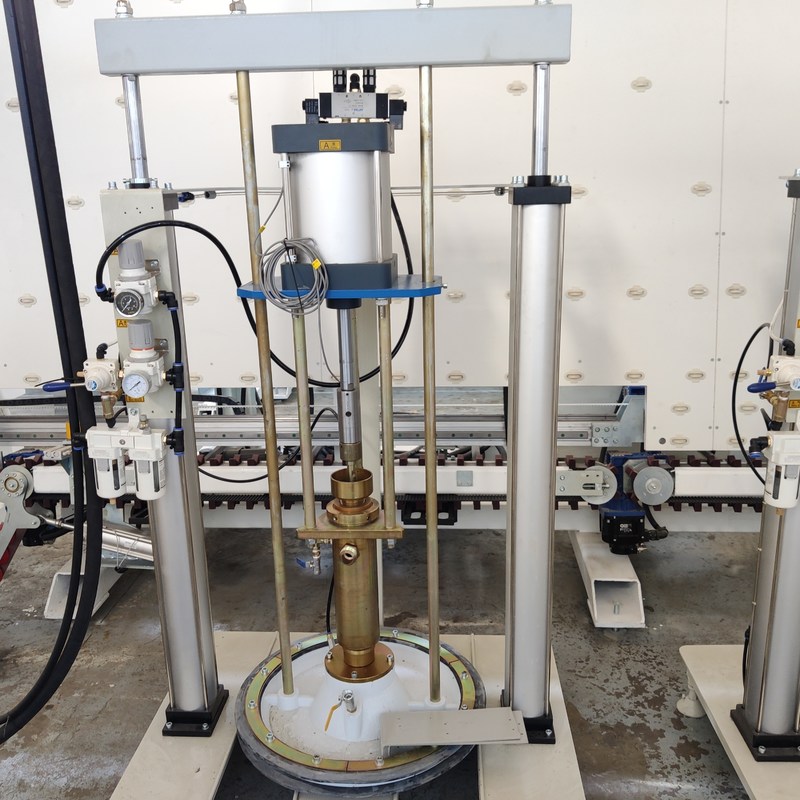

Um grupo da bomba A & da bomba B
Equipado com o único componente de A e o único componente de B. Cole a mistura automática de A e de B, relação automática.
Dois grupos da bomba A & da bomba B
Equipado com os dois grupos de componentes de A e os dois grupos de componentes de B, que podem ser usados para dois tipos de vedadores diferentes, tais como a borracha de silicone, borracha do polysulfide, esparadrapo estrutural do silicone e assim por diante
Dispositivo do corpo da díade
O dispositivo do corpo da díade tem duas funções. Esquerdo está usado filtrando impurezas e umidade quando o gás de enchimento em, então direito joga o papel da lubrificação.
O dispositivo de selar a peça
Adote o servo motor de Japão YASKAWA para controlar a parte de selagem com 360°rotating. Lâmina do raspador do ajuste para não raspar para fora a colagem extra e a nenhuma necessidade reparar os cantos de vidro na segunda vez.
Sensor inteligente
Posicione automaticamente o vidro e a colagem do sensor profundamente, a velocidade do revestimento pode ser em linha ajustável.
Oito servos
O robô usa oito servos de YASKAWA, quatro deles as peças da transmissão do controle, em outros quatro servos, eles controla o otário, levantando, conduzindo e honrando o mecanismo e girando.
Nome | Tipo |
Interruptor | SIEMENS |
Servo motor | Japão YASKAWA |
Modelo do I/O | Japão MSYSTEM |
Componente da mais baixa tensão | Siemens |
Processador central | Japão YASKAWA |
Conversor de frequência | Japão OMRON |
Fonte de alimentação do interruptor | Taiwan MW |
Componente pneumático | Japão SMC |
PLC | Siemens |
Guideway | Siemens |
Especificação da tecnologia
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Produção relacionada
Tabela de espalhamento girada LJSK02 do vedador
Característica principal
• Funcionamento fácil, simples e flexível
• For usada fixando e girando o vidro quando manual que reveste a parte externa do vidro de IG
• O otário médio é apropriado para partes pequenas de vidro, contudo, o quadro extra do apoio é para grandes partes de vidro
Dados técnicos
Fonte de alimentação | 380V 50Hz |
Poder total | 0.37kw |
Dimensão de funcionamento | 1500*1500mm |
Dimensão | 600*550*985mm |
