Detalhes do produto:
|
| Nome da máquina: | Baixa-e máquina do supressão do filme de vidro | VIDRO DE LOW-E: | off-line/em linha |
|---|---|---|---|
| Tamanho máximo: | 2500*4000 | Rodas de moedura: | 8 10 12 normalmente |
| Garantia: | 1 ano | Utilização: | Conecte a linha de IG |
| Realçar: | Máquina do supressão da borda do filme de vidro de E,Máquina servo do supressão da borda do filme,Baixa máquina do supressão do filme de vidro de E |
||

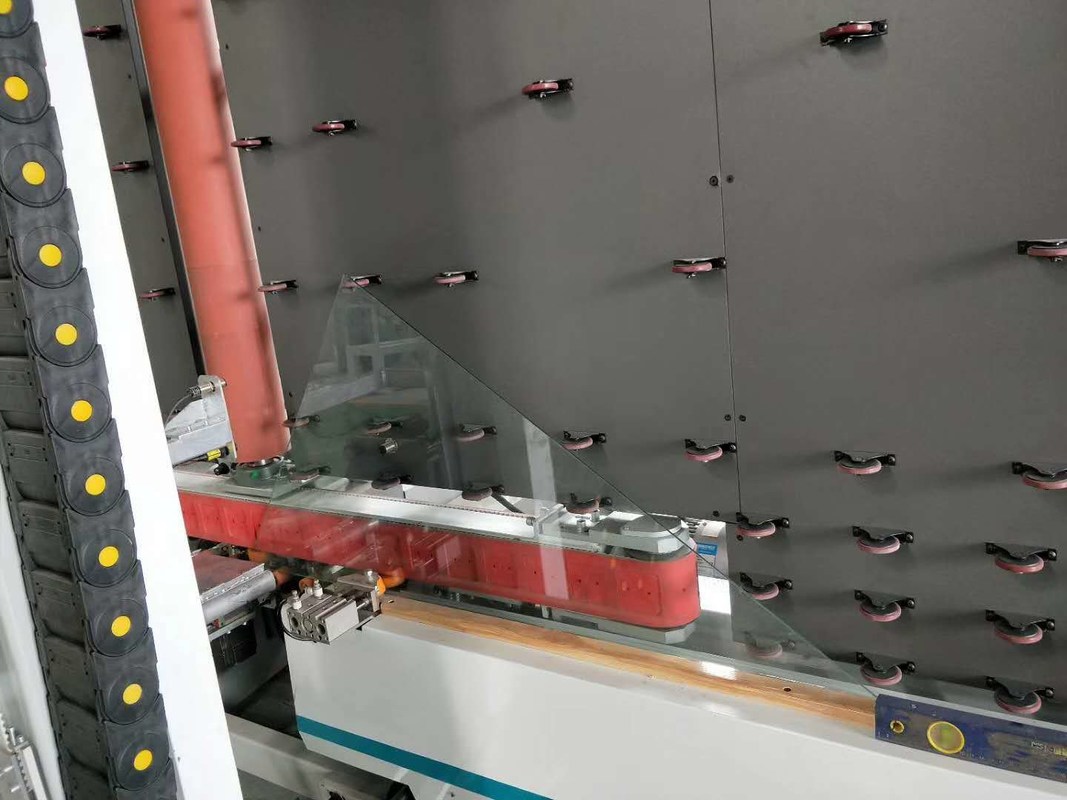

Baixa-e máquina vertical automática do supressão da borda do filme de vidro com controlo do motor servo
A borda vertical que suprime da máquina LJCM2545can seja conectada à linha de produção de vidro de isolamento e é o equipamento necessário no processamento oco do vidro. A velocidade da transmissão e a moedura são ajustáveis, e a máquina é equipada com o sistema de limpeza automático. O dispositivo tem uma pegada pequena, eficiência elevada, desempenho seguro, manutenção fácil e assim por diante.
Parâmetros da máquina:
| Fonte de alimentação | Tensão (V) | 380V |
| Hertz (hertz) | 50 | |
| Poder total | quilowatt | 3,35 |
| Velocidade da transmissão | m/min | 2~29 |
| Velocidade do revestimento da borda | m/min | 2~29 |
| Espessura de vidro | milímetro | 3~19 |
| Largura do revestimento da borda | milímetro | 10~150 |
| Diâmetro da roda de moedura | milímetro | 200 |
| Largura da roda de moedura | milímetro | 10,12,15 |
| Velocidade da roda de moedura | r/min | 0~3000 |
| O tamanho de vidro o menor | milímetro | 350×500 |
| O tamanho de vidro o maior | milímetro | 2500×4500 |
| Altura do rolo do transporte | milímetro | 500 |
| Consumo do ar total | L/ minuto | 100 |
| Peso total | quilograma | ≈3700 |
| Dimensões | L×W×H (milímetro) | 8000×2500×3400 |
A borda vertical que suprime da máquina LJCM2545 é composta do rolo, coluna, transmissão, calibração da roda de moedura e pingamento das instituições, do sistema de gás, e do sistema de sução do vácuo.
A borda que suprime da máquina LJCM2545is inclinou a estrutura vertical, com a placa traseira do MDF e da cremalheira dobrável, assim que é fácil transportar. Todo o projeto mecânico que incluem a transmissão, a coluna e o otário do vácuo são controlo do motor servo usado. A velocidade de transferência da correia de sincronismo pode ser ajustada segundo as necessidades, o vidro pode correr na velocidade apropriada estavelmente.
Característica principal
• Acesso de vidro em dois sentidos
• Suprima baixo-e do vidro de prata dobro e triplo
• Automaticamente medida do tamanho de vidro
• Automaticamente para distinguir a baixa-e superfície
• O supressão da borda é ajustável
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo
Dados técnicos
| Tamanho de processamento de vidro do máximo | 2500*4500mm |
| Tamanho de processamento de vidro mínimo | 400*280mm |
| Espessura de vidro | 3-15mm |
| Diâmetro da roda de moedura | 200mm |
| Altura do transporte | 500mm |
| Borda que suprime da largura | 10-50mm |
| Velocidade da transmissão | 29m/min |
| Borda que suprime da velocidade | 2-29m/min |
| Largura da roda abrasiva | 10/12/15 de milímetro |
| Espessura de vidro | 3 - 15mm |
| Velocidade da roda de moedura | 0~3000r/min |
| Consumo do ar total | 100L/ minuto |
| Pressão de ar | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 15KW |
| Dimensão | Dimensões: 9700×2500×3400mm |
| Peso total | 3700KG |
Parâmetros elétricos
| NOME | ORIGEM | TIPO |
| Servo motor | Taiwan | TAIDA |
| PLC | Taiwan | TAIDA |
| Componente pneumático | Taiwan | AAIRTAC |
| Eletricidade da baixa pressão | Alemanha | SIEMENS |
| Interruptor | Alemanha | SIEMENS |
| Interruptor do sensor | Coreia | AUTONICS |
| Interruptor da aproximação | Coreia | AUTONICS |
| Interruptor de limite | Taiwan | TENDA |
| Conector | Alemanha | SIEMENS |
| Conversor de frequência | França | SCHNEIDER |
| Botão principal | França | SCHNEIDER |
| Relé intermediário | Japão | OMRON |
