Detalhes do produto:
|
Nome da produção: | robô de selagem de vidro de isolamento distribuidor do equipamento do vedador | Tamanho de vidro máximo: | 2000*2500 |
---|---|---|---|
Pressão duas vezes: | 2000*3000 | Espessura de vidro: | 60 milímetros |
Tipo de vidro: | Vidro dobro/triplo/etapa | Garantia: | 1 ano |
Realçar: | Equipamento distribuidor do vedador 2000*2500,equipamento distribuidor do vedador de 60mm,Robô de vidro de isolamento da selagem 2000*2500 |

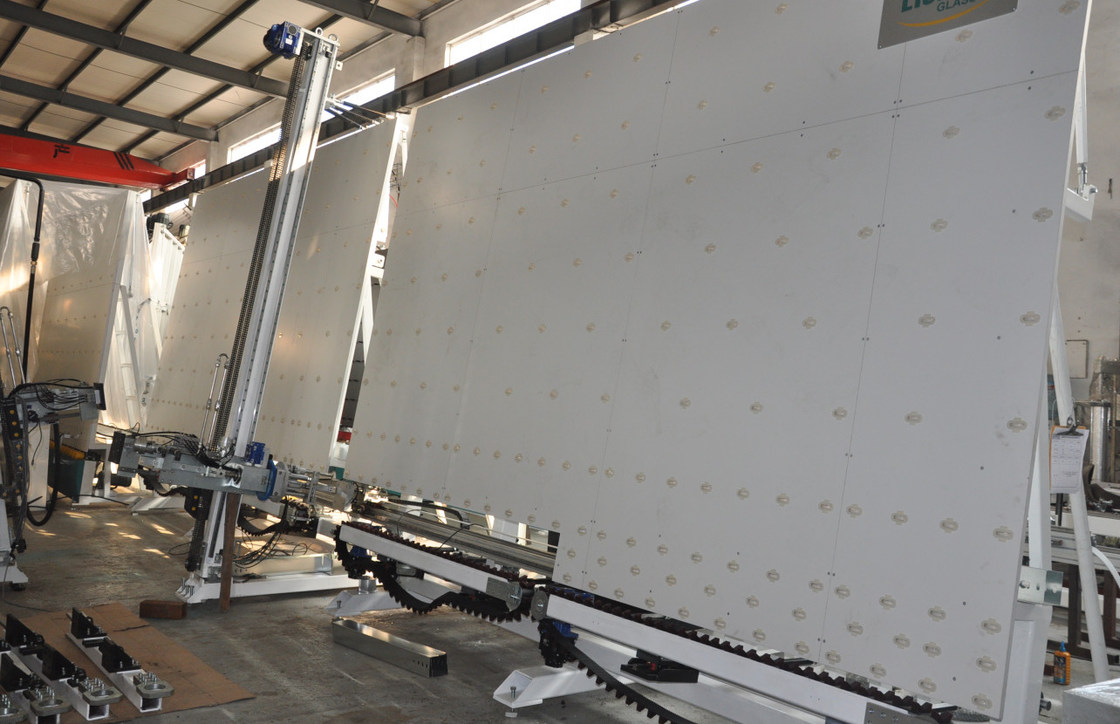

Robô de selagem automático - 2000 (altura) *2500
Máquina de selagem de vidro de isolamento vertical da extrusora do silicone do robô
Aplicação da extrusora do silicone
Usando 8 servos motores
l adota o sistema japonês do servocontrol, desempenho estável
l automaticamente medida do tamanho de vidro, colando a profundidade, e colando a velocidade com o ajuste linear
l usando a correia síncrono, o transtorte estável e o posicionamento exato
l peças sobresselentes é estandardizado altamente e preciso, assegurando-se de que a máquina possa ser usada por muito tempo
l os cantos do vidro está completo, sem bolhas, e a superfície é lisa, nenhuma necessidade
l máquina de grande eficacia totalmente automático
l o projeto novo do raspador é especialmente apropriado para fazer o trem IG não tem lados e cantos muito lisos, e nenhuma bolha de ar.
l repara automaticamente cantos de vidro brilhantes na superfície
l estábulo que transporta, nenhuns riscos, nenhuma poluição
l única peça de função é equipado com a função manual, fácil ajustar
Desenho de detalhe da extrusora do silicone
ØOne ajustou-se da bomba A e da bomba B
Equipado com um único componente de A e um único componente de B. Cole A e B automaticamente é misturado e proporcionado automaticamente.
Dispositivo de ØAdhesive
Quando a pressão aumenta, mais colagem B fluirá automaticamente para trás, assim salvar o material.
Dispositivo do corpo de ØDouble
O dispositivo do dois-corpo tem duas funções. Esse à esquerda está usado para filtrar impurezas e umidade quando o gás de enchimento, e esse à direita jogam o papel da lubrificação.
Dispositivo de ØSeal
Adote um servo motor de Japão Yaskawa para controlar o selo com 360°rotation. Um raspador é ajustado para raspar a colagem adicional, e não há nenhuma necessidade de reparar o canto de vidro uma segunda vez.
Correia de ØSynchronous
O dispositivo da correia cronometrando assegura-se de que o vidro possa ser transportado lisamente e exatamente ser posicionado.
Sensor esperto
Automaticamente a posição a colagem do vidro e do sensor à profundidade, e a velocidade de revestimento podem ser ajustadas em linha.
Função de ØStorage
Quando o tamanho de vidro é menos de 1.8m, pode armazenar três partes de vidro de isolamento.
ØEquipped com dispositivo manual
Cada parte individual é equipada com a operação manual, só no caso.
Servos de ØEight
O robô usa oito mecanismos servo de Yaskawa, quatro de que controle os componentes da transmissão. Em outros quatro mecanismos servo, controlam os copos da sução, levantando, conduzindo e ajustando mecanismos, e rotação.
Componentes elétricos de ØMain
Os componentes elétricos principais usam Siemens, SMC, e outras peças sobresselentes famosas para manter um desempenho mais estável.
Máquina técnica da extrusora do silicone dos dados do ²
Tamanho de Max.glass | 2500mm |
Tamanho de Min.glass | 170mm*400mm (máquina de 2000mm) |
Espessura de vidro | 12-56mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | 0.6-0.8MPa |
Pressão do aperto | <350kg> |
Ângulo plano | 6° - 9° |
Peso de vidro máximo | 400kg |
Poder da tensão | 380V 12kw |
Dimensão total | 8700mm*2000mm*3500mm |
Máquina da extrusora do silicone da lista de componentes principais
Nome | Tipo |
Interruptor | SIEMENS |
Servo motor | Japão YASKAWA |
Modelo do I/O | Japão MSYSTEM |
Componente da mais baixa tensão | Siemens |
Processador central | Japão YASKAWA |
Conversor de frequência | Japão OMRON |
Fonte de alimentação de comutação | Taiwan MW |
Componente pneumático | Japão SMC |
PLC | Siemens |
Guideway | Siemens |
Detalhes de máquina pequena da extrusora
• Controle de sistema do servo de Japão Yaskawa, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode revestir o vidro dobro
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Com a função da exploração do código (opcional)
