Detalhes do produto:
|
Certificação: | CE | Nome da produção: | Máquina de dobra de alumínio de vidro de isolamento automática do alu-espaçador |
---|---|---|---|
Tamanho máximo do espaçador: | 1800mm*2000mm | Máquina de Min.bending: | 150*250mm |
Tipos do espaçador: | Espaço de alumínio/espaçador morno da borda | Servo motor: | Servo motor de |
Tipo da máquina: | Perlando a máquina, | Uso: | barra de alumínio que dobra-se, barra de alumínio do espaçador do espaçador da curvatura na forma ex |
automatização: | Automático | Largura de alumínio do espaçador: | 5.5-26.5mm |
Realçar: | Al Spacer Bending Machine,Máquina de dobra de vidro de isolamento do espaçador,Máquina de processamento profunda de vidro de isolamento |

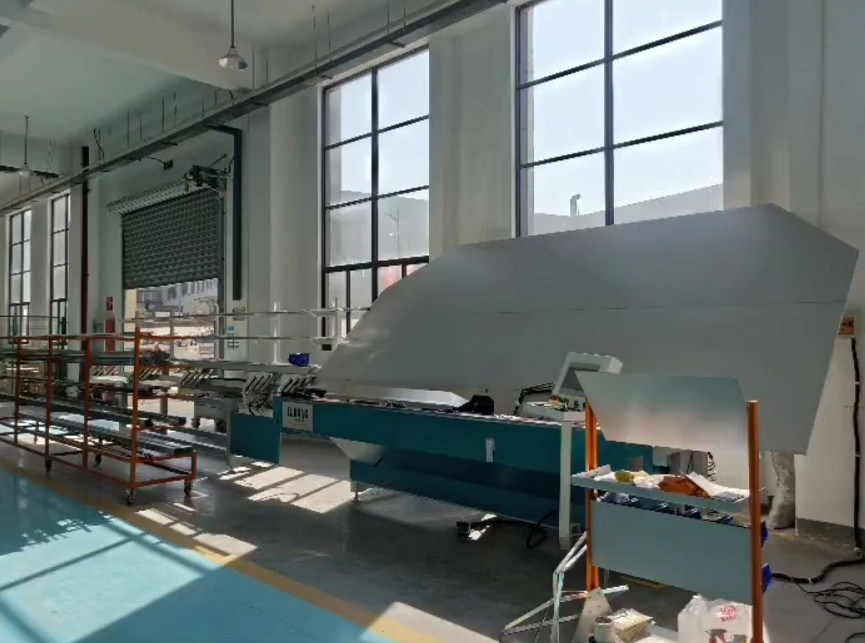

Alu-espaçador de alumínio de vidro de isolamento automático que dobra a máquina de processamento profunda
Vista geral da produção da máquina de dobra de alumínio do alu-espaçador
O vidro oco é feito por 2pcs ou por mais vidros de flutuador que se encheram com o dessecativo do gás do argônio com quadro de alumínio. Selo preliminar (butilo) entre o vidro e o quadro de isolamento de Aliminum, selo secondry (polysulfide ou estrutura). O vidro de isolamento será eficazmente proteger a radiação quando baixo-e filme revestido. A máquina de dobra de alumínio automática do espaçador é um equipamento especial para fazer os quadros de alumínio do vidro de isolamento, que substitui a tecnologia tradicional da fabricação. A máquina de dobra do espaçador pode fazer uma variedade de quadros de alumínio poligonais convexos por uma tira de alumínio em uma vez, assim reforçando a força do quadro de alumínio, fazendo o efeito de selagem do vidro de isolamento melhor.
Características principais:
1. Controle do PLC, operação simples do tela táctil. Sistema de controlo 1200 do PLC de Siemens com velocidade de trabalho rápida
entalhes materiais do strage 2.Four para quatro especificações diferentes dos espaçadores.
3.Bend espaçador de alumínio, espaçador de aço inoxidável, morno liso, para evitar automaticamente os pinos ao dobrar-se e ao cortar
4.Bending e corte automaticlly para evitar a conexão, a redondeza, automóvel cortado matically após a dobra.
5.It pode fazer o triângulo, retângulo, squareness do positivo cinco, hexágono positivo, shap da redondeza e assim por diante.
6.Pause e dispositivo da restauração para falhas do aparelho de manutenção
quadro da forma 7.Bending. Usando o dispositivo da roda do círculo para dobrar o quadro do círculo ou o quadro com cantos do círculo. Minuto R60, R150 máximo, tamanhos do espaçador: 5.5-26.5). Os tamanhos diferentes das barras de alumínio exigem ferramentas diferentes do tamanho
Parâmetro técnico da máquina de dobra de alumínio automática do espaçador
Tamanho de dobra do máximo
|
2000mm*2000mm |
Tamanho de dobra mínimo
|
250mm*180mm |
Largura de alumínio do espaçador
|
6A - 27A |
Cremalheiras dos espaçadores | 4 cremalheiras |
Erro de tamanho do espaçador
|
±0.5mm |
Erro do ângulo
|
±1° |
Velocidade de processamento
|
< 25s=""> |
Suprimento de ar
|
≥0.65MPa |
Tensão | 380V50Hz 3P |
Poder total | 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
Detalhe de máquina de dobra de alumínio automática do espaçador
sistema de controlo de 1.Siemens 1200PLC com velocidade de trabalho rápida. Sistema de controlo alemão do plc de siemens, relação do tela táctil.
a máquina de dobra de alumínio do espaçador 2.Automatic tem quatro ou doze unidades de armazenamento diferentes do tamanho do espaçador podem escolher
corte 3.Automaticlly e para alimentar os espaçadores de alumínio
4. Conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
5. Os espaçadores de alumínio estão disponíveis em especificações diferentes e nos tamanhos de 6A-27A.
as peças 6.Spare de toda a máquina têm códigos de identificação.
7.Support a dobra contínua, evita automaticamente o espaçador - conexão ao dobrar-se e ao cortar
8.Precise efeito de dobra, erro de canto menos de 0.1mm.
o dispositivo especial da mão da máquina 9.The é usado para dobrar o quadro grande do espaçador
a máquina de dobra do espaçador 10.Automatic pode dobrar o espaçador de alumínio /technoform /Alupro /swisspacer/ /thermix de aço inoxidável (opcional)
Função de entrada 11.USB, pode ler para primar diretamente dados
a função da etiqueta da etiqueta do papel 12.Printing (opcional), poderia removê-lo facilmente.
Produto relacionado
Máquina butílica LJTB 01 da extrusora
Característica principal
• Sistema de controlo do PLC, relação do tela táctil
• Identifique automaticamente a largura da barra de alumínio, a colagem nuzzle pode ser automático ajustam
• A parte crítica do sistema hidráulico usando importações alemãs dos componentes para assegurar-se de que o plástico uniformemente completo
• Rapidamente pré-aqueça, melhore a eficiência do trabalho
• com pré-aquecer a função
• Com função inflável da exaustão, melhore a qualidade da selagem e para ganhar a hora para o plástico
• Velocidade rapidamente de revestimento, lata até 47m/min
• Salvar a quantidade de colagem
Dados técnicos
Pressão do aperto | 10-18MPa |
Temperatura | 110~140℃ |
Largura de alumínio do espaçador | 6A - 27A |
Velocidade | 5-47m/min |
Diâmetro do cilindro butílico | 200mm |
Suprimento de ar | ³ /min de 0.4m |
Pressão de ar | ≥0.6MPa |
Poder total | 380V, 5.7KW, 50HZ |
Dimensão | 2800×700×900mm (L×W×H) |
peso | 650kg |
Parâmetros elétricos
Nome | Original | Tipo |
PLC | China | KINCO |
Válvula | Alemão | HAWE |
Instrumento elétrico da baixa tensão | Alemão | SIEMENS |
Sistema sobrecarregando hidráulico e pneumático | Alemão | MAXIMATOR |
Conversor de frequência | China | KINCO |
Componentes pneumáticos | Taiwan | ARTAC |
Válvula de exaustão rápida/gerador do vácuo | Japão SMC | SMC |
Luz do curso | Japão | OMRON |
Fibra ótica | Japão | OMRON |
Borda vertical esperta que suprime da máquina LJCM2545
Característica principal
• Acesso de vidro em dois sentidos
• Automaticamente medida do tamanho
• Automaticamente para distinguir a baixa-e superfície
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O supressão da borda é ajustável
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo
Dados técnicos
Tamanho de processamento de vidro do máximo | 2500*4500mm |
Tamanho de processamento de vidro mínimo | 400*280mm |
Espessura de vidro | 3-15mm |
Diâmetro da roda de moedura | 200mm |
Altura do transporte | 500mm |
Borda que suprime da largura | 10-50mm |
Velocidade da transmissão | 1. 29m/min |
Borda que suprime da velocidade | 2-29m/min |
Largura da roda abrasiva | 10/12/15 de milímetro |
Espessura de vidro | 3 - 15mm |
Velocidade da roda de moedura | 0~3000r/min |
Consumo do ar total | 100L/ minuto |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50Hz 3.35KW |
Dimensão | Dimensões: 9700×2500×3400mm |
Peso total | 3700KG |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Componente pneumático | Taiwan | AAIRTAC |
Eletricidade da baixa pressão | Alemanha | SIEMENS |
Interruptor | Alemanha | SIEMENS |
Interruptor do sensor | Coreia | AUTONICS |
Interruptor da aproximação | Coreia | AUTONICS |
Interruptor de limite | Taiwan | TENDA |
Conector | Alemanha | SIEMENS |
Conversor de frequência | França | SCHNEIDER |
Botão principal | França | SCHNEIDER |
Relé intermediário | Japão | OMRON |
