Detalhes do produto:
|
Certificação: | CE | Nome da produção: | Máquina de dobra de alumínio de vidro de isolamento automática do alu-espaçador |
---|---|---|---|
Tamanho máximo do espaçador: | 1800mm*2000mm | Máquina de Min.bending: | 150*250mm |
Tipos do espaçador: | Espaço de alumínio/espaçador morno da borda | Servo motor: | Servo motor de |
Tipo da máquina: | Perlando a máquina, | Uso: | barra de alumínio que dobra-se, barra de alumínio do espaçador do espaçador da curvatura na forma ex |
automatização: | Automático | Largura de alumínio do espaçador: | 5.5-26.5mm |
Realçar: | Equipamento de dobra de vidro do espaçador,Equipamento de dobra de vidro de alumínio,Máquina de dobra de alumínio do espaçador |
Máquina de dobra de alumínio de vidro de isolamento do espaçador para o processamento de vidro
Característica principal da máquina de dobra de alumínio de vidro de isolamento do espaçador
●Adote o sistema de alimentação do servocontrol, tamanho de quadro do espaçador pode ser ajustado com
precisão de 0,1 mm/m
●Sistema de controlo do ângulo de dobra do CNC com accuracyof ajustável 0.1°
●Estabelecido quatro grupos de unidades de armazenamento dos espaçadores
●A barra de alumínio com tamanhos múltiplos pode ser selecionada na vontade
Ajuste automaticamente a velocidade de dobra de acordo com o tamanho do quadro de alumínio
para evitar a deformação do grande quadro e assegurar a alta velocidade e a continuidade do quadro pequeno
●Conexão contínua automática do espaçador, espaçador do corte, avoldance da junção da barra do espaçador
●Nenhum alerta material, alerta do sono, alerta da falha, alerta do trabalho, dados ilógicos
recuse o processamento e o quadro de alumínio do apoio alerta e especial arcados. dobra de alumínio dada forma do quadro
●A função de USB, que pode ler prima o directly● conecta com o ERP (opcional)
Vista geral da produção da máquina de dobra de alumínio do alu-espaçador
A máquina de dobra do espaçador pode fazer uma variedade de quadros de alumínio poligonais convexos por uma tira de alumínio em uma vez, assim reforçando a força do quadro de alumínio, fazendo o efeito de selagem do vidro de isolamento melhor. O vidro oco é feito por 2pcs ou por mais vidros de flutuador que se encheram com o dessecativo do gás do argônio com quadro de alumínio. Selo preliminar (butilo) entre o vidro e o quadro de isolamento de Aliminum, selo secondry (polysulfide ou estrutura). O vidro de isolamento será eficazmente proteger a radiação quando baixo-e filme revestido. A máquina de dobra de alumínio automática do espaçador é um equipamento especial para fazer os quadros de alumínio do vidro de isolamento, que substitui a tecnologia tradicional da fabricação.
Parâmetro técnico da máquina de dobra de alumínio automática do espaçador
Tamanho de dobra máximo
|
2000mm*2000mm |
Tamanho de dobra mínimo
|
250mm*180mm |
Largura de alumínio do espaçador
|
6A - 27A |
Cremalheiras dos espaçadores | 4 cremalheiras |
Erro de tamanho do espaçador
|
±0.5mm |
Erro do ângulo
|
±1° |
Velocidade de processamento
|
< 25s=""> |
Suprimento de ar
|
≥0.65MPa |
Tensão | 380V50Hz 3P |
Poder total | 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
Detalhe de máquina de dobra de alumínio automática do espaçador
sistema de controlo de 1.Siemens 1200PLC com velocidade de trabalho rápida. Sistema de controlo alemão do plc de siemens, relação do tela táctil.
corte 2.Automaticlly e para alimentar os espaçadores de alumínio
3. Conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
a máquina de dobra de alumínio do espaçador 4.Automatic tem quatro ou doze unidades de armazenamento diferentes do tamanho do espaçador podem escolher
as peças 5.Spare de toda a máquina têm códigos de identificação.
6. Os espaçadores de alumínio estão disponíveis em especificações diferentes e nos tamanhos de 6A-27A.
7.Support a dobra contínua, evita automaticamente o espaçador - conexão ao dobrar-se e ao cortar

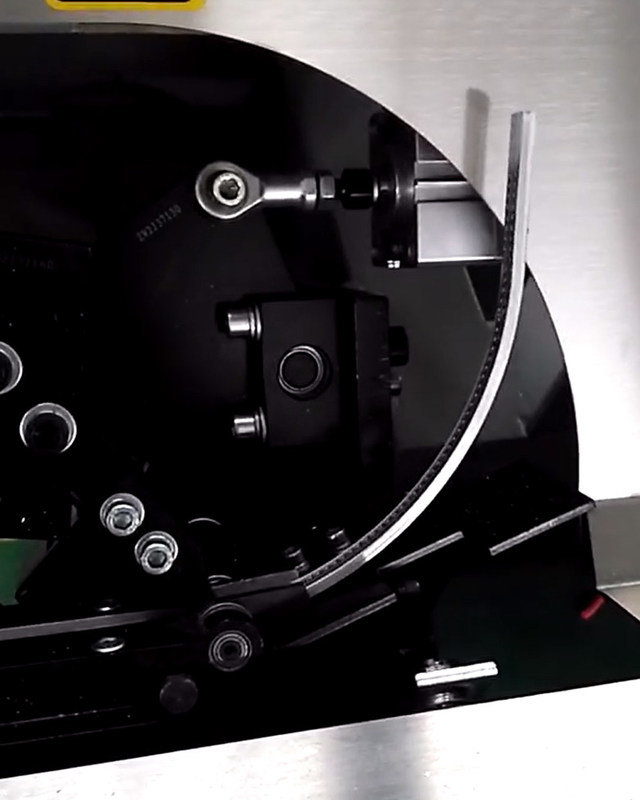

o dispositivo especial da mão da máquina 8.The é usado para dobrar o quadro grande do espaçador
9.Precise efeito de dobra, erro de canto menos de 0.1mm.
a máquina de dobra do espaçador 10.Automatic pode dobrar o espaçador de alumínio /technoform /Alupro /swisspacer/ /thermix de aço inoxidável (opcional)
Função de entrada 11.USB, pode ler para primar diretamente dados

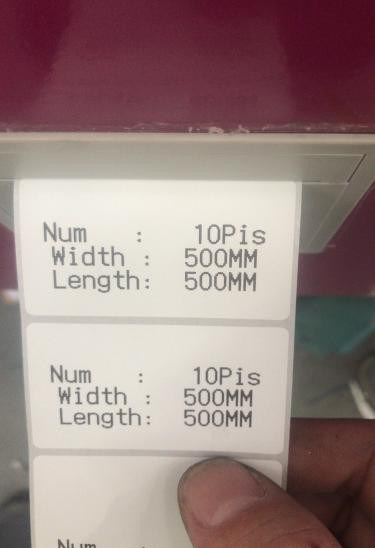

a função da etiqueta da etiqueta do papel 12.Printing (opcional), poderia removê-lo facilmente.
Produto relacionado
Máquina butílica LJTB 01 da extrusora
Característica principal
• Sistema de controlo do PLC, relação do tela táctil
• Identifique automaticamente a largura da barra de alumínio, a colagem nuzzle pode ser automático ajustam
• A parte crítica do sistema hidráulico usando importações alemãs dos componentes para assegurar-se de que o plástico uniformemente completo
• Rapidamente pré-aqueça, melhore a eficiência do trabalho
• com pré-aquecer a função
• Com função inflável da exaustão, melhore a qualidade da selagem e para ganhar a hora para o plástico
• Velocidade rapidamente de revestimento, lata até 47m/min
• Salvar a quantidade de colagem
Dados técnicos
Pressão do aperto | 10-18MPa |
Temperatura | 110~140℃ |
Largura de alumínio do espaçador | 6A - 27A |
Velocidade | 5-47m/min |
Diâmetro do cilindro butílico | 200mm |
Suprimento de ar | ³ /min de 0.4m |
Pressão de ar | ≥0.6MPa |
Poder total | 380V, 5.7KW, 50HZ |
Dimensão | 2800×700×900mm (L×W×H) |
peso | 650kg |
Parâmetros elétricos
Nome | Original | Tipo |
PLC | China | KINCO |
Válvula | Alemão | HAWE |
Instrumento elétrico da baixa tensão | Alemão | SIEMENS |
Sistema sobrecarregando hidráulico e pneumático | Alemão | MAXIMATOR |
Conversor de frequência | China | KINCO |
Componentes pneumáticos | Taiwan | ARTAC |
Válvula de exaustão rápida/gerador do vácuo | Japão SMC | SMC |
Luz do curso | Japão | OMRON |
Fibra ótica | Japão | OMRON |
máquina deespalhamento LJST02A
Característica principal
• Sistema importado do motor para melhorar a eficiência do equipamento
• Arma importada do vedador, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
Dados técnicos
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mm |
Borda vertical esperta que suprime da máquina LJCM2545
Característica principal
• Acesso de vidro em dois sentidos
• Automaticamente medida do tamanho
• Automaticamente para distinguir a baixa-e superfície
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O supressão da borda é ajustável
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo
Dados técnicos
Tamanho de processamento de vidro máximo | 2500*4500mm |
Tamanho de processamento de vidro mínimo | 400*280mm |
Espessura de vidro | 3-15mm |
Diâmetro da roda de moedura | 200mm |
Altura do transporte | 500mm |
Borda que suprime da largura | 10-50mm |
Velocidade da transmissão | 1. 29m/min |
Borda que suprime da velocidade | 2-29m/min |
Largura da roda abrasiva | 10/12/15 de milímetro |
Espessura de vidro | 3 - 15mm |
Velocidade da roda de moedura | 0~3000r/min |
Consumo do ar total | 100L/ minuto |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50Hz 3.35KW |
Dimensão | Dimensões: 9700×2500×3400mm |
Peso total | 3700KG |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Componente pneumático | Taiwan | AAIRTAC |
Eletricidade da baixa pressão | Alemanha | SIEMENS |
Interruptor | Alemanha | SIEMENS |
Interruptor do sensor | Coreia | AUTONICS |
Interruptor da aproximação | Coreia | AUTONICS |
Interruptor de limite | Taiwan | TENDA |
Conector | Alemanha | SIEMENS |
Conversor de frequência | França | SCHNEIDER |
Botão principal | França | SCHNEIDER |
Relé intermediário | Japão | OMRON |
