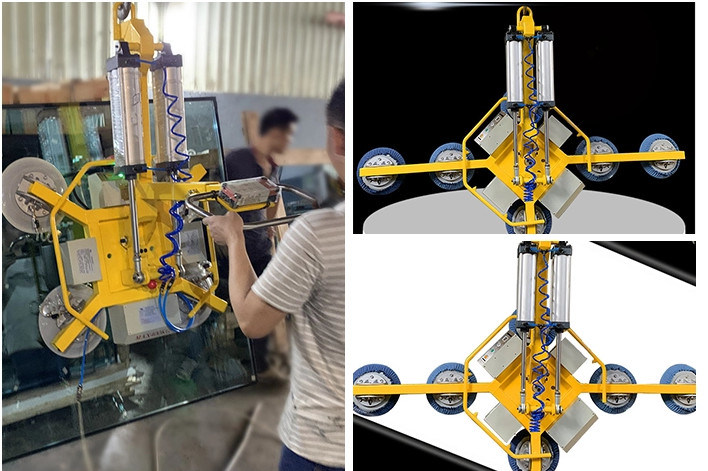

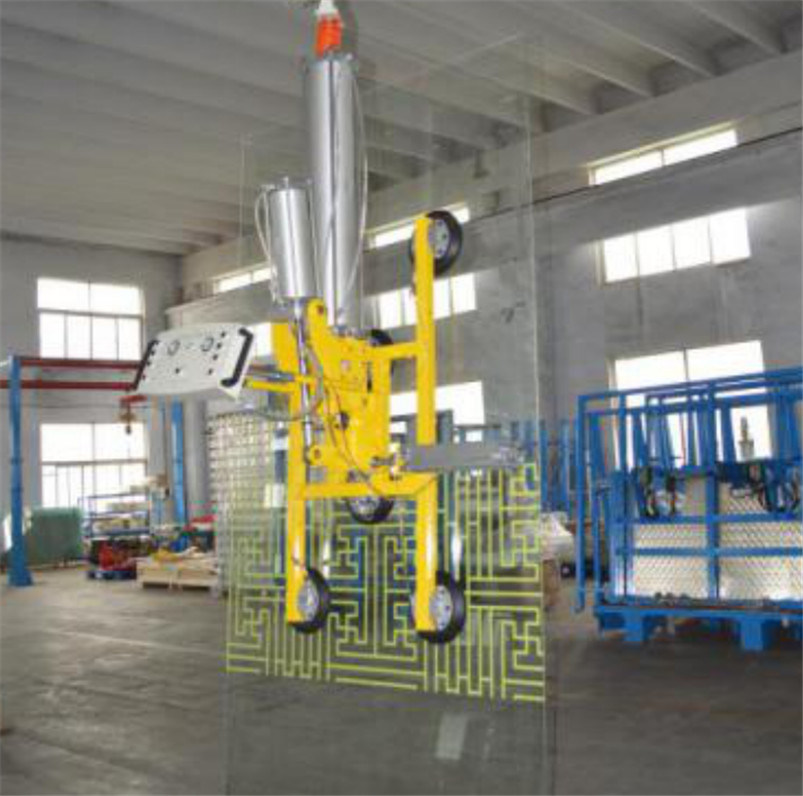

o elevador de vidro da bomba de vácuo de 300kg 400kg 500kg 900kg limpa o equipamento de levantamento de vidro

Equipamento de levantamento de vidro do vácuo das várias especificações

Descrição do produto:
elevador de vidro do vácuo

equipamento de levantamento da grua

equipamento de levantamento de vitrificação

o vácuo levanta gruas

elevador móvel do vácuo

dispositivos de levantamento da sução

a instalação de vidro da parede de cortina

equipamento de levantamento do vácuo

equipamento de levantamento de vidro do vácuo

dispositivos de levantamento de vidro

equipamento de levantamento de vidro

equipamento de levantamento da sução
Rotação manual: 360° edgewise, com travamento em cada ponto de um quarto.
Inclinação manual: 90° entre ereto e liso, com travamento automático na posição ereta.
Apropriado para o vidro de vidro de isolamento móvel de /tempered/parede de cortina de vidro, a construção no local do processamento profundo de vidro e o vidro fotovoltaico solar.
O elevador de vidro tem o peso máximo de 300kg/400kg/500kg/900kg e assim por diante, o peso de vidro máximo pode ser escolheu. O guindaste de vidro com coluna e otários.

Parâmetros:

Modo	LJXPD400	LJXPD500	LJXPD600
Tampão	400KG	500KG	600KG
Diâmetro da almofada da sução	300mm	300mm	300mm
Qty da almofada da sução	4PCS	6PCS	8PCS
Dimensão (L*W*H)	900*730*240mm	1800*1190*240mm	1800*1190*240mm
Rotação	Manual360°	Manual360°	Manual360°
Vire	Manual90°	Manual90°	Manual90°
Tensão	DC12V	DC12V	DC12V
Tensão de carregamento	110V/220V	110V/220V	110V/220V
Peso líquido	110KG	110KG	110KG
Tamanho do pacote	950*950*400mm	950*950*400mm	950*950*400mm
Peso transversal	130KG	140KG	150KG
Max Loading Size	4000*2000*20mm	5000*2000*20mm	6000*2000*20mm
NOTA:	Considerando o efeito do período e da gravidade da placa para a referência somente.

Advantages&Benefits

Características & vantagens

●Parte mecânica:

(1) o comprimento total do feixe principal da grua da sução é projetado ser 2000mm, e a parte superior da parte média é soldada e selada com uma placa, e a parte média é usada como um acumulador do vácuo. O teste da tensão do ar é realizado após a solda para não assegurar nenhum escapamento. Quando o equipamento é posto de repente fora, ainda garante-se para poder fixar confiantemente no mínimo as placas 20 minutos, e não causará acidentes da segurança tais como dano de equipamento (o padrão europeu do CE é manter 10 minutos)

(2) este equipamento é equipado com os 6 copos da sução com um diâmetro de 360mm para tamanhos diferentes do vidro. A posição de cada copo da sução sobre o feixe é ajustável facilitar a adsorção do vidro de tamanhos diferentes.

●Parte elétrica:

(1) o interruptor de pressão do vácuo de A e uma unidade do alarme da campainha elétrica são instalados na grua do vácuo. Quando a pressão de sistema do vácuo não alcança a pressão ajustada, ou quando uma falha de energia ocorre, a unidade do alarme controlará a luz de advertência vermelha para iluminar-se acima e a campainha elétrica ao som, alerta o operador tratar a tempo ela.

●Peça do vácuo:

(1) a grua da sução adota uma bomba de vácuo giratória livre de óleo alemão da aleta, com uma capacidade de bombeamento de 8m3/h, um grande grau do vácuo sobre de 85%, de poupança de energia, compacto e de pouco peso, nenhuns manutenção, etc.;

(2) o grupo inteiro de equipamento é equipado com os 6 copos da sução do vácuo, adsorção do multi-ponto para assegurar-se de que a placa possa manter um nível elevado durante o processo de manipulação sem inclinar;

(3) o material do copo da sução é borracha de nitrilo, com um diâmetro de 360mm, resistência do óleo (benzeno), a durável, do ácido e do alcaloide, e pode eficazmente fixar com FRP para produzir um único nível verdadeiro do copo da sução. Grande força teórica da sução = área eficaz (produto físico * coeficiente) * pressão calculada (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, que é aproximadamente 610.4Kg. De acordo com o fator de segurança de 4 vezes, o poder permissível real da sução do copo da sução é 610.4/4=152.6Kg. O poder total da sução de 6 copos da sução é 600kg. Nota: A força da sução do vácuo mencionada na tabela acima é grau abaixo calculado do vácuo de 60%. Sob condições de trabalho normais, o grau do vácuo do sistema pode alcançar mais de 85%;

(4) o sensor da pressão do vácuo é feito do tipo japonês de Panasonic, e o nível da pressão do alarme é ajustado ao vácuo de 60%;

(5) cada copos da sução são equipados com uma válvula de bola manual para controlar a abertura e o fechamento, que se assegura de que o mesmo equipamento possa ser aplicado às várias especificações das placas;

(6) as partes superiores e mais inferiores da haste de otário são equipadas com uma mola. Quando a placa não é lisa, a mola atua como um amortecedor para fazer o otário forçou uniformemente, para assegurar a segurança e a confiança do copo da sução.

●Total

2. De acordo com o projeto de sistema do vácuo do EN 13155 do RUÍDO da União Europeia para o local de construção exterior da instalação da parede de cortina.

3. Manipulação horizontal, lançamento elétrico e manipulação vertical.

4. O projeto flexível, pode ser aplicado à manipulação de tamanhos diferentes de FRP.
