Detalhes do produto:
|
| Certificação: | CE | Nome da produção: | Máquina de dobra de alumínio de vidro automática do espaçador |
|---|---|---|---|
| Tamanho máximo do espaçador: | 1800mm*2000mm (dentro uma vez)/2500*4000 (dentro duas vezes) | Máquina de Min.bending: | 150 * 300mm |
| Tipos do espaçador: | Espaço de alumínio/espaçador morno da borda | Servo motor: | Servo motor de |
| Tipo da máquina: | Perlando a máquina, | Uso: | barra de alumínio que dobra-se, barra de alumínio do espaçador do espaçador da curvatura na forma ex |
| Largura de alumínio do espaçador: | 5.5-26.5mm | automatização: | Automático |
| Realçar: | máquina de dobra da barra do espaçador de 150*300mm,máquina de dobra da barra do espaçador de 26.5mm,máquina de dobra do perfil de 150*300mm |
||

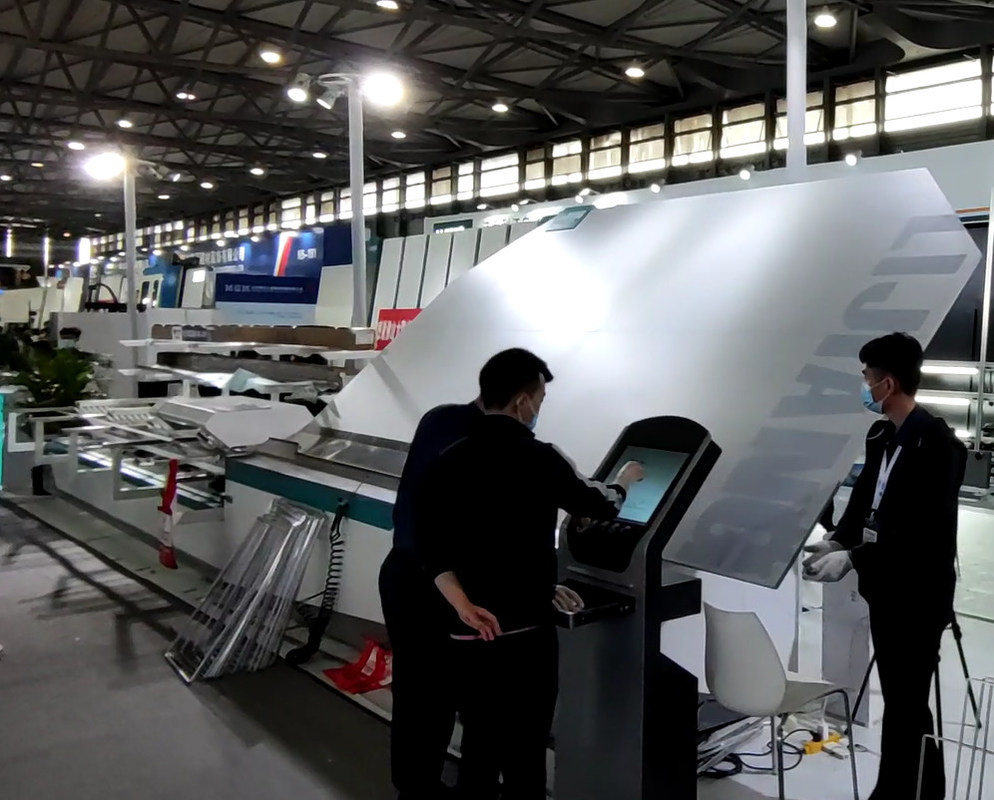

Máquina de dobra de alumínio automática da barra do espaçador do quadro
Vista geral da produção da máquina de dobra de alumínio do espaçador do quadro
O vidro isolado é feito por 2pcs ou por mais vidros de flutuador que se encheram com o dessecativo do gás do argônio com quadro de alumínio. Selo preliminar (butilo) entre o vidro de isolamento e o quadro de alumínio, selo secondry (polysulfide ou estrutura). O vidro de isolamento será eficazmente proteger a radiação quando baixo-e filme revestido. A máquina de dobra de alumínio automática do espaçador do quadro é um equipamento especial para fazer os quadros de alumínio do vidro isolado, que substitui a tecnologia tradicional da fabricação. A máquina de dobra de alumínio automática do espaçador pode fazer uma variedade de quadros de alumínio poligonais convexos por uma tira de alumínio em uma vez, assim reforçando a força do quadro de alumínio, fazendo o efeito de selagem do vidro de isolamento melhor.
Detalhe de máquina de dobra automática do espaçador
a máquina de dobra de alumínio do espaçador do quadro 1.Automatic estabelece quatro grupos de unidades de armazenamento dos espaçadores, a barra de alumínio com tamanhos múltiplos pode ser selecionada na vontade.
conexão 2.Automaticlly contínua do espaçador, espaçador do corte, vacância da junção da barra do espaçador
3. Conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
4.Adopt o sistema de alimentação do controle de Siemens 1200PLC com tamanho de quadro de trabalho rápido de speed.spacer pode ser ajustado com um accuacy de 0.1mm/m/
5. Os espaçadores de alumínio estão disponíveis em especificações diferentes e nos tamanhos de 5.5-26.5mm
6.No o alerta material, alerta do sono, alerta da falha, alerta do trabalho, dados ilógicos recusa o processingand alerta
as peças 7.Spare de toda a máquina têm códigos de identificação.
8.Suppprt arte-deu forma ao quadro de alumínio e à dobra de alumínio especial-dada forma do quadro
Sistema de controlo do ângulo de dobra 9.CNC com precisão ajustável de 0.1°
a máquina de dobra do espaçador 10.Automatic pode dobrar o espaçador de alumínio /technoform /Alupro /swisspacer/ /thermix de aço inoxidável (opcional)
Função de entrada 11.USB, pode ler para primar diretamente dados
a função da etiqueta da etiqueta do papel 12.Printing (opcional), poderia removê-lo facilmente.
Parâmetro técnico da máquina de dobra automática do quadro do espaçador
|
Tamanho de dobra máximo
|
2000mm*2000mm |
|
Tamanho de dobra mínimo
|
250mm*180mm |
|
Largura de alumínio do espaçador
|
6A - 27A |
| Cremalheiras dos espaçadores | 4 cremalheiras |
|
Erro de tamanho do espaçador
|
±0.5mm |
|
Erro do ângulo
|
±1° |
|
Velocidade de processamento
|
< 25s=""> |
|
Suprimento de ar
|
≥0.65MPa |
| Tensão | 380V50Hz 3P |
| Poder total | 2.5KW |
| Dimensão | 10500mm*2200mm*2600mm |
Características principais da máquina de dobra de alumínio do espaçador
dobra e cuttingavoid de 1.automaticlly a conexão, a redondeza, automóvel cortado matically após a dobra.
a máquina de dobra do espaçador 2.Automatic pode fazer o triângulo, retângulo, squareness do positivo cinco, hexágono positivo, shap da redondeza e assim por diante.
3.PLC controle, operação simples do tela táctil. Sistema de controlo 1200 do PLC de Siemens com velocidade de trabalho rápida
4.Pause e dispositivo da restauração para falhas do aparelho de manutenção
entalhes materiais do strage 5.Four para quatro especificações diferentes dos espaçadores.
a máquina de dobra do quadro do espaçador 6.Automatic pode dobrar o espaçador de alumínio, espaçador de aço inoxidável, morno liso, para evitar automaticamente os pinos ao dobrar-se e ao cortar
quadro da forma 7.Bending. Usando o dispositivo da roda do círculo para dobrar o quadro do círculo ou o quadro com cantos do círculo. Minuto R60, R150 máximo, tamanhos do espaçador: 5.5-26.5mm). Os tamanhos diferentes das barras de alumínio exigem ferramentas diferentes do tamanho
Produto relacionado
1.Sealant-spreading máquina LJST02A
Característica principal
• Sistema importado do motor para melhorar a eficiência do equipamento
• Arma importada do vedador, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
Dados técnicos
| Pressão de ar de trabalho | 0.3-0.6MPa |
| Pressão de espalhamento do vedador | 15-20MPa |
| Volume do vedador | 4L/min |
| Diâmetro do vedador de A/B | 570mm/280mm |
| Relação de espalhamento da pressão de ar do vedador | 50:1 |
| Taxa misturada | 6:1-14:1 |
| Suprimento de ar | Fluxo 0.8m3/min |
| Pressão de ar | ≥0.8MPa |
| Dimensão total | 1100*950*1630mm |
tabela de espalhamento LJSK02 do vedador 2.Rotated
Característica principal
• Funcionamento fácil, simples e flexível
• For usado fixando e girando o vidro quando manual que reveste a parte externa do vidro de IG
• O otário médio é apropriado para partes pequenas de vidro, contudo, o quadro extra do apoio é para grandes partes de vidro
Dados técnicos
| Fonte de alimentação | 380V 50Hz |
| Poder total | 0.37kw |
| Dimensão de funcionamento | 1500*1500mm |
| Dimensão | 600*550*985mm |
borda 3.Smart vertical que suprime da máquina LJCM2545
Característica principal
• Acesso de vidro em dois sentidos
• Automaticamente medida do tamanho
• Automaticamente para distinguir a baixa-e superfície
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O supressão da borda é ajustável
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo
Dados técnicos
| Tamanho de processamento de vidro máximo | 2500*4500mm |
| Tamanho de processamento de vidro mínimo | 400*280mm |
| Espessura de vidro | 3-15mm |
| Diâmetro da roda de moedura | 200mm |
| Altura do transporte | 500mm |
| Borda que suprime da largura | 10-50mm |
| Velocidade da transmissão | 1. 29m/min |
| Borda que suprime da velocidade | 2-29m/min |
| Largura da roda abrasiva | 10/12/15 de milímetro |
| Espessura de vidro | 3 - 15mm |
| Velocidade da roda de moedura | 0~3000r/min |
| Consumo do ar total | 100L/ minuto |
| Pressão de ar | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 3.35KW |
| Dimensão | Dimensões: 9700×2500×3400mm |
| Peso total | 3700KG |
Parâmetros elétricos
| NOME | ORIGEM | TIPO |
| Servo motor | Taiwan | TAIDA |
| PLC | Taiwan | TAIDA |
| Componente pneumático | Taiwan | AAIRTAC |
| Eletricidade da baixa pressão | Alemanha | SIEMENS |
| Interruptor | Alemanha | SIEMENS |
| Interruptor do sensor | Coreia | AUTONICS |
| Interruptor da aproximação | Coreia | AUTONICS |
| Interruptor de limite | Taiwan | TENDA |
| Conector | Alemanha | SIEMENS |
| Conversor de frequência | França | SCHNEIDER |
| Botão principal | França | SCHNEIDER |
| Relé intermediário | Japão | OMRON |
máquina LJTB 01 da extrusora 3.Butyl
Característica principal
• Sistema de controlo do PLC, relação do tela táctil
• Identifique automaticamente a largura da barra de alumínio, a colagem nuzzle pode ser automático ajustam
• A parte crítica do sistema hidráulico usando importações alemãs dos componentes para assegurar-se de que o plástico uniformemente completo
• Rapidamente pré-aqueça, melhore a eficiência do trabalho
• com pré-aquecer a função
• Com função inflável da exaustão, melhore a qualidade da selagem e para ganhar a hora para o plástico
• Velocidade rapidamente de revestimento, lata até 47m/min
• Salvar a quantidade de colagem
Dados técnicos
| Pressão do aperto | 10-18MPa |
| Temperatura | 110~140℃ |
| Largura de alumínio do espaçador | 6A - 27A |
| Velocidade | 5-47m/min |
| Diâmetro do cilindro butílico | 200mm |
| Suprimento de ar | ³ /min de 0.4m |
| Pressão de ar | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensão | 2800×700×900mm (L×W×H) |
| peso | 650kg |
Parâmetros elétricos
| Nome | Original | Tipo |
| PLC | China | KINCO |
| Válvula | Alemão | HAWE |
| Instrumento elétrico da baixa tensão | Alemão | SIEMENS |
| Sistema sobrecarregando hidráulico e pneumático | Alemão | MAXIMATOR |
| Conversor de frequência | China | KINCO |
| Componentes pneumáticos | Taiwan | ARTAC |
| Válvula de exaustão rápida/gerador do vácuo | Japão SMC | SMC |
| Luz do curso | Japão | OMRON |
| Fibra ótica | Japão | OMRON |
