Detalhes do produto:
|
Certificação: | CE | Nome da produção: | Máquina de dobra de alumínio de vidro automática do espaçador |
---|---|---|---|
Tamanho máximo do espaçador: | 1800mm*2000mm (dentro uma vez)/2500*4000 (dentro duas vezes) | Máquina de Min.bending: | 150 * 300mm |
Tipos do espaçador: | Espaço de alumínio/espaçador morno da borda | Servo motor: | Servo motor de |
Tipo da máquina: | Perlando a máquina, | Uso: | barra de alumínio que dobra-se, barra de alumínio do espaçador do espaçador da curvatura na forma ex |
Largura de alumínio do espaçador: | 5.5-26.5mm | automatização: | Automático |
Realçar: | Máquina de dobra de alumínio automática da barra do espaçador,máquina de dobra da barra do espaçador do servo motor,máquina de dobra do perfil do servo motor |

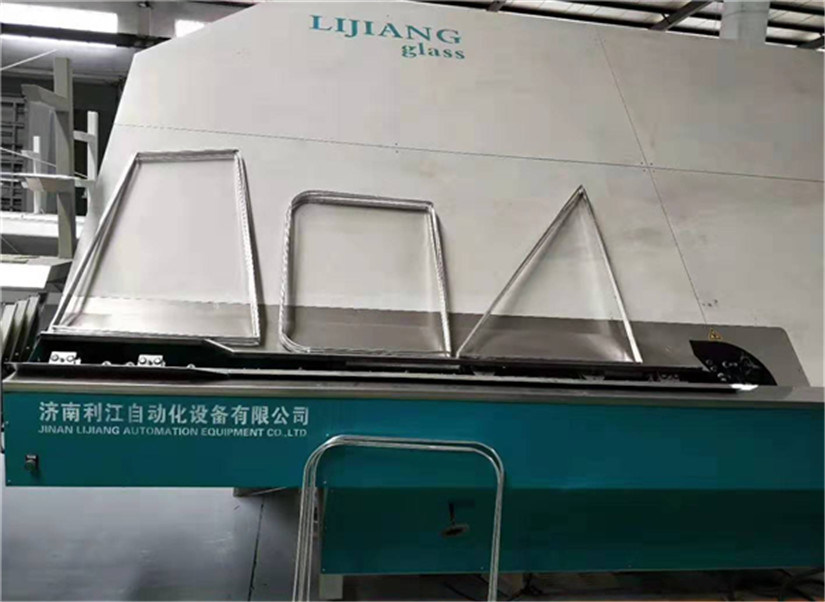

Máquina de dobra de alumínio automática da barra do espaçador do quadro
Vista geral da produção da máquina de dobra de alumínio do espaçador do quadro
l quadro do espaçador de 1*1m era curvatura em torno de 17s.
O erro do ângulo do quadro do espaçador está dentro de 0.1mm.
Eu posso dobrar o espaçador de alumínio /technoform /Alupro /thermix/
l espaçador conecta automaticamente e corte.
l máquina parar automaticamente quando o uso do espaçador acima.
l dobra contínua do apoio, para evitar automaticamente a conexão do espaçador ao dobrar-se e ao cortar
l conecta automaticamente o espaçador - conector
l conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
l uso magnético Taiwan Airtac da válvula
l sistema de controlo alemão do plc de Siemens
l sistema do servocontrol de Japão Fuji

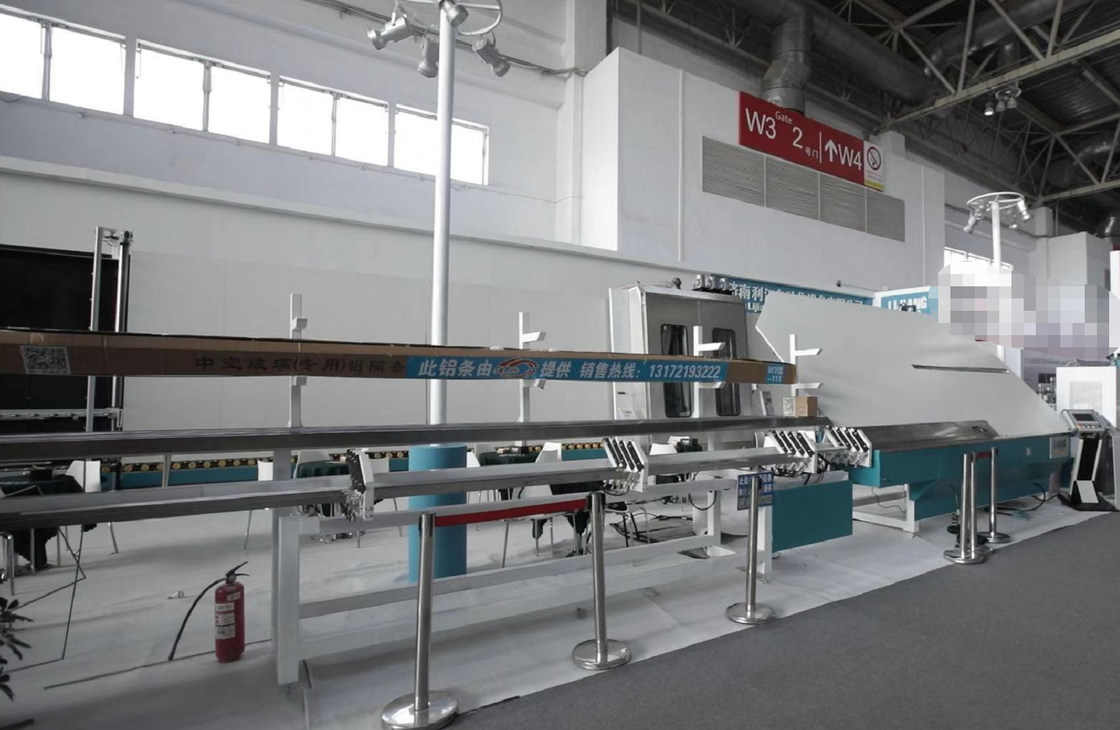

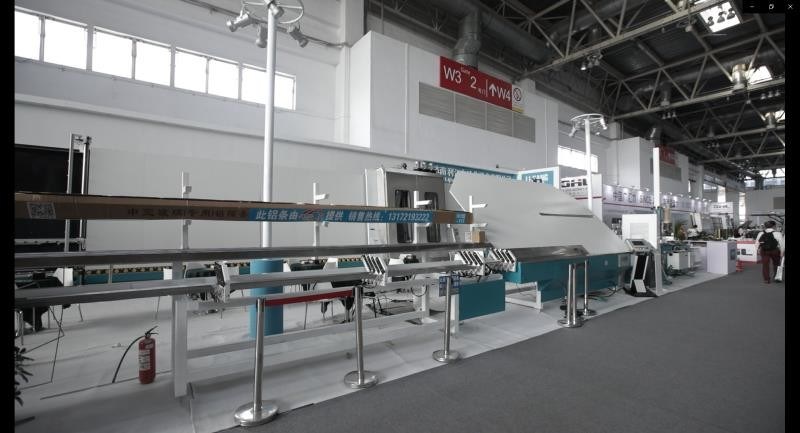

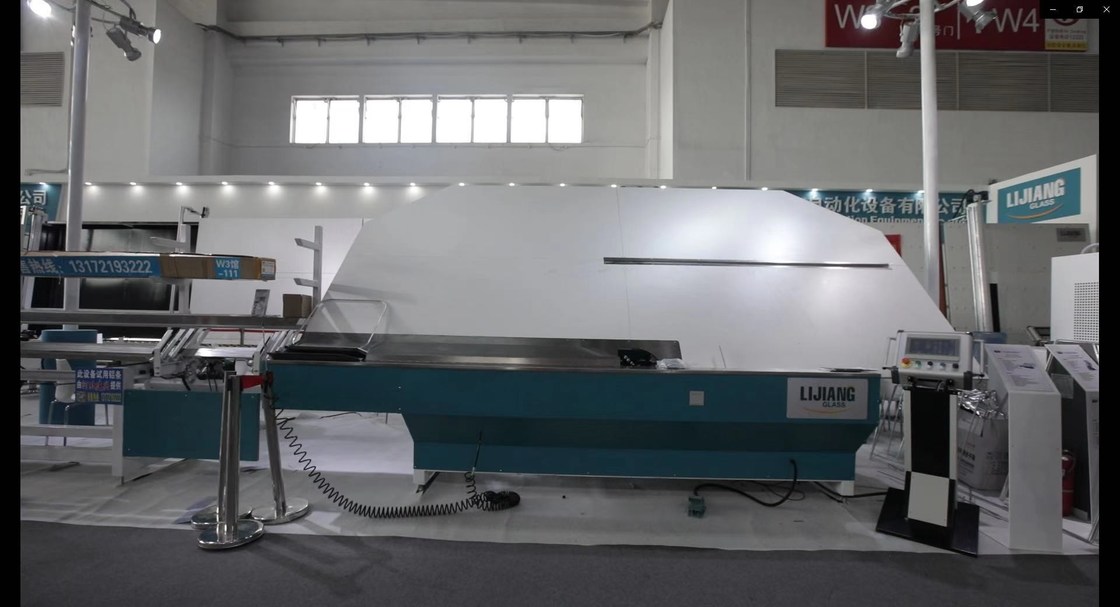

Detalhe de máquina de dobra automática do espaçador
a máquina de dobra de alumínio do espaçador do quadro 1.Automatic estabelece quatro grupos de unidades de armazenamento dos espaçadores, a barra de alumínio com tamanhos múltiplos pode ser selecionada na vontade.
conexão 2.Automaticlly contínua do espaçador, espaçador do corte, vacância da junção da barra do espaçador
3. Conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
4.Adopt o sistema de alimentação do controle de Siemens 1200PLC com tamanho de quadro de trabalho rápido de speed.spacer pode ser ajustado com um accuacy de 0.1mm/m/
5. Os espaçadores de alumínio estão disponíveis em especificações diferentes e nos tamanhos de 5.5-26.5mm
6.No o alerta material, alerta do sono, alerta da falha, alerta do trabalho, dados ilógicos recusa o processingand alerta
as peças 7.Spare de toda a máquina têm códigos de identificação.
8.Suppprt arte-deu forma ao quadro de alumínio e à dobra de alumínio especial-dada forma do quadro
Sistema de controlo do ângulo de dobra 9.CNC com precisão ajustável de 0.1°
a máquina de dobra do espaçador 10.Automatic pode dobrar o espaçador de alumínio /technoform /Alupro /swisspacer/ /thermix de aço inoxidável (opcional)
Função de entrada 11.USB, pode ler para primar diretamente dados
a função da etiqueta da etiqueta do papel 12.Printing (opcional), poderia removê-lo facilmente.
Parâmetro técnico da máquina de dobra automática do quadro do espaçador
Tamanho de dobra máximo
|
2000mm*2000mm |
Tamanho de dobra mínimo
|
250mm*180mm |
Largura de alumínio do espaçador
|
6A - 27A |
Cremalheiras dos espaçadores | 4 cremalheiras |
Erro de tamanho do espaçador
|
±0.5mm |
Erro do ângulo
|
±1° |
Velocidade de processamento
|
< 25s=""> |
Suprimento de ar
|
≥0.65MPa |
Tensão | 380V50Hz 3P |
Poder total | 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
1.Sealant-spreading máquina LJST02A
Característica principal
• Sistema importado do motor para melhorar a eficiência do equipamento
• Arma importada do vedador, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
Dados técnicos
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mm |
tabela de espalhamento LJSK02 do vedador 2.Rotated
Característica principal
• Funcionamento fácil, simples e flexível
• For usado fixando e girando o vidro quando manual que reveste a parte externa do vidro de IG
• O otário médio é apropriado para partes pequenas de vidro, contudo, o quadro extra do apoio é para grandes partes de vidro
Dados técnicos
Fonte de alimentação | 380V 50Hz |
Poder total | 0.37kw |
Dimensão de funcionamento | 1500*1500mm |
Dimensão | 600*550*985mm |
borda 3.Smart vertical que suprime da máquina LJCM2545
Característica principal
• Acesso de vidro em dois sentidos
• Automaticamente medida do tamanho
• Automaticamente para distinguir a baixa-e superfície
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O supressão da borda é ajustável
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo
Dados técnicos
Tamanho de processamento de vidro máximo | 2500*4500mm |
Tamanho de processamento de vidro mínimo | 400*280mm |
Espessura de vidro | 3-15mm |
Diâmetro da roda de moedura | 200mm |
Altura do transporte | 500mm |
Borda que suprime da largura | 10-50mm |
Velocidade da transmissão | 1. 29m/min |
Borda que suprime da velocidade | 2-29m/min |
Largura da roda abrasiva | 10/12/15 de milímetro |
Espessura de vidro | 3 - 15mm |
Velocidade da roda de moedura | 0~3000r/min |
Consumo do ar total | 100L/ minuto |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50Hz 3.35KW |
Dimensão | Dimensões: 9700×2500×3400mm |
Peso total | 3700KG |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Componente pneumático | Taiwan | AAIRTAC |
Eletricidade da baixa pressão | Alemanha | SIEMENS |
Interruptor | Alemanha | SIEMENS |
Interruptor do sensor | Coreia | AUTONICS |
Interruptor da aproximação | Coreia | AUTONICS |
Interruptor de limite | Taiwan | TENDA |
Conector | Alemanha | SIEMENS |
Conversor de frequência | França | SCHNEIDER |
Botão principal | França | SCHNEIDER |
Relé intermediário | Japão | OMRON |
máquina LJTB 01 da extrusora 3.Butyl
Característica principal
• Sistema de controlo do PLC, relação do tela táctil
• Identifique automaticamente a largura da barra de alumínio, a colagem nuzzle pode ser automático ajustam
• A parte crítica do sistema hidráulico usando importações alemãs dos componentes para assegurar-se de que o plástico uniformemente completo
• Rapidamente pré-aqueça, melhore a eficiência do trabalho
• com pré-aquecer a função
• Com função inflável da exaustão, melhore a qualidade da selagem e para ganhar a hora para o plástico
• Velocidade rapidamente de revestimento, lata até 47m/min
• Salvar a quantidade de colagem
Dados técnicos
Pressão do aperto | 10-18MPa |
Temperatura | 110~140℃ |
Largura de alumínio do espaçador | 6A - 27A |
Velocidade | 5-47m/min |
Diâmetro do cilindro butílico | 200mm |
Suprimento de ar | ³ /min de 0.4m |
Pressão de ar | ≥0.6MPa |
Poder total | 380V, 5.7KW, 50HZ |
Dimensão | 2800×700×900mm (L×W×H) |
peso | 650kg |
Parâmetros elétricos
Nome | Original | Tipo |
PLC | China | KINCO |
Válvula | Alemão | HAWE |
Instrumento elétrico da baixa tensão | Alemão | SIEMENS |
Sistema sobrecarregando hidráulico e pneumático | Alemão | MAXIMATOR |
Conversor de frequência | China | KINCO |
Componentes pneumáticos | Taiwan | ARTAC |
Válvula de exaustão rápida/gerador do vácuo | Japão SMC | SMC |
Luz do curso | Japão | OMRON |
Fibra ótica | Japão | OMRON |
