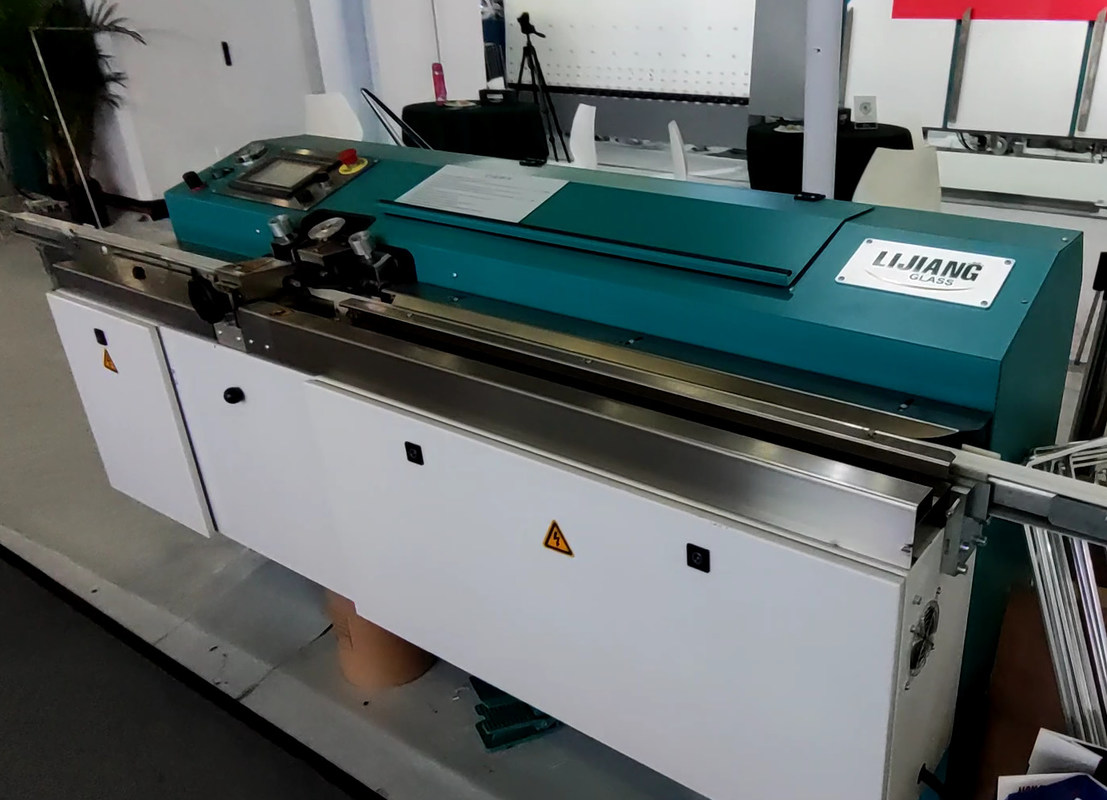

Máquina butílica automática da extrusora do vedador com o tambor butílico grande

Máquina butílica automática da extrusora dos vedadores com o tambor butílico grande

A máquina butílica de alta velocidade da extrusora é um equipamento necessário para o tipo de fabricação vidro do alumínio-quadro da vitrificação dobro, mesmo ele é necessária para a linha de processamento de vidro de isolamento vertical. O butilo que seja colado no ambos lado do quadro de alumínio pela máquina butílica nova da extrusora, é o primeiro vedador para o vidro de isolamento. Assim a qualidade do butilo decide diretamente a qualidade do vidro de isolamento e vida da utilização.

A máquina butílica da extrusora é controlada pelo PLC do programa, pode automático e para terminar exatamente colar a função, os operadores precisam somente de apoiar os quadros de alumínio, outro (apertando o rolo, a transferência e etc.) são automáticos terminados pelo programa do ajuste. Este equipamento é apropriado para quadrado, retangular, dado forma, arco e tipos dos quadros de alumínio. O diâmetro interno do cilindro butílico é 200mm, máximo pode carregar o butilo de Φ195 * 250mm (7kg).

A unidade de transferência consiste no motor do controle de frequência, nas correias e nas polias de correia. A escala da velocidade de corrida para a correia é 5 ~ 47m/minuto; a altura do feixe pode ser as rodas à mão ajustadas, que localizam no lado esquerdo da máquina (veja da imagem 1,2), após o ajuste corretamente à altura, apertam por favor os parafusos de fixação dianteiros e traseiros. A estrutura desta parte é simples e pode ser facilmente ajustar, ele igualmente tem rapidamente transferir a velocidade, estável e seguro para operar-se.

Em circunstâncias normais, o operador pode independentemente terminar colar o butilo no bilateral do quadro de alumínio dentro do tamanho de 2000 * 2000 milímetros. Quando o tamanho é mais de 2000 milímetros, deve ser feito por dois pessoas. O operador da assistência deve ser longe da correia transportadora mais de 200mm, a fim evitar o perigo do aperto e do envolvimento na correia.

Característica principal

• Sistema de controlo do PLC, relação do tela táctil de KINCO

• Sistema hidráulico usando tipos alemães

• Sistema de alarme, lembrando adicionando a colagem butílica

• O sensor pode automaticamente medir a largura do quadro, a distância do bocal pode ser ajustável

• Função da exaustão

• O tempo pré-aquecendo curto, melhora a eficiência do trabalho

• Os quadros de revestimento da forma, o dispositivo do rolo podem ser selecionados na vontade

• Velocidade de revestimento rápida, lata até 47m/min

• Pressão estável e mesmo revestimento

• Colagem de salvamento. A quantidade de colagem em ambos os lados pode alcançar 4g/m

• Tambor grande da colagem, 200L. (Opcional)

Dados técnicos

Parâmetros elétricos

Produto relacionado do VIDRO de LIJIANG

Baixa-e máquina de vidro automática completa vertical do supressão da borda com supressão do baixo-e filme

O baixo-e vidro, igualmente conhecido como o baixo-e vidro, é um tipo do produto do filme composto do metal multilayer ou dos outros compostos revestido na superfície do vidro. A camada de revestimento tem as características do transmitância alto à luz visível e da reflexão alta ao raio infravermelho distante meados de, que a faz ter o efeito excelente da isolação térmica e bom o transmitância comparados com o vidro ordinário e o vidro revestido tradicional para a construção.

Baixos-e tipos de vidro:

Único baixo-e vidro de prata

O único baixo-e vidro revestido de prata contém geralmente somente uma camada funcional (camada de prata). Além do que outros metal e camadas compostas, o número total de camadas de revestimento alcança 5.

Baixo-e vidro de prata dobro

O baixo-e vidro revestido de prata dobro tem duas camadas funcionais (camada de prata), mais o outro metal e as camadas compostas, o número total de camadas do revestimento alcançam 9. Contudo, o controle de processos técnico do baixo-e vidro de prata dobro é muito mais difícil do que aquele da única prata.

Característica principal:

A máquina de vidro vertical do supressão da borda contém 3 seções: seção de carregamento de vidro, suprimindo da seção e da seção de descarregamento de vidro. A máquina do supressão tem 4 tipos de sentidos diferentes. Baixo-e vidro em linha baixo-e e do esboço.

A baixa-e máquina vertical do supressão da borda do filme pode suprimir baixo-e do filme dobro ou triplo.

• Acesso de vidro em dois sentidos
• Suprima baixo-e do vidro de prata dobro e triplo
• Automaticamente medida do tamanho de vidro
• Automaticamente para distinguir a baixa-e superfície
• O supressão da borda é ajustável
• A cabeça pode ser 360° girado
• Dispositivo automático seguro e completo
• Sistema de controlo do PLC, relação do tela táctil
• Seis sistemas de controlo de servos
• O sistema de controlo inteligente, pode reconhecer o processamento de grupo

Especificação:

Parâmetros elétricos
