Detalhes do produto:
|
Nome da máquina: | Máquina de selagem automática | Tamanho máximo: | 2500*4000 |
---|---|---|---|
Espessura de vidro: | 58 milímetros | Tipo da máquina: | Novo |
Usando a maneira: | Vidro de isolamento de selagem | Garantia: | 1 ano |
Tipo: | Vidro de Lijiang | ||
Realçar: | Extrusora de vidro de isolamento do vedador,extrusora de vidro do vedador de 58mm,Robô de vidro de isolamento do vedador |

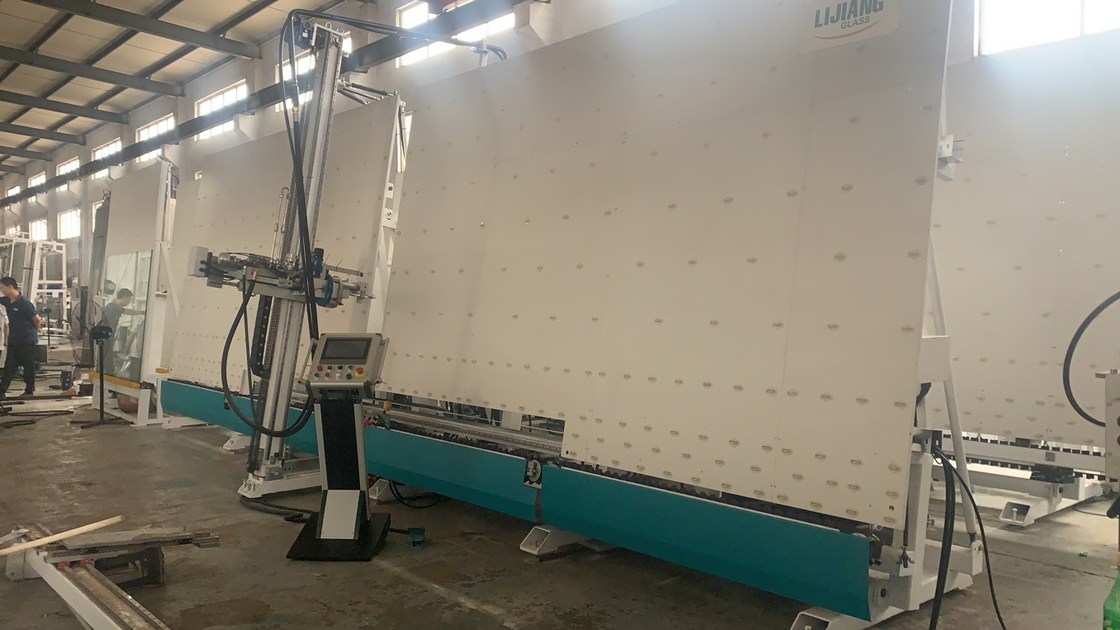

Vedadores de vidro de isolamento verticais automáticos que selam a máquina do robô
一. Especificação
Modelo | LJTJ2540D |
Poder da tensão | 380V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000mm |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*1500*4500mm |
2,2 ruído da máquina
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
二. Função e característica
a máquina 1.The é apropriada para a empresa de processamento profunda de vidro, automatização alta, reduz a intensidade do trabalho, para salvar a mão de obra, para melhorar a eficiência da produção
2. máquina inteira para adotar a relação homem-máquina do tela táctil, com função de memória.
o vedador 3.After de revestimento, a borda de vidro e o canto estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
4. Usando dois grupos de sistema de fonte independente do vedador (que inclui o dispositivo de mistura), dois tipos dos vedadores comutam rapidamente, na operação do um-botão facilmente (modelo II)
a largura 5.The da máquina é 1.5m, superfície coberta pequena, salvar o espaço
6. A terceira seção pode gravar o vidro para melhorar eficazmente a eficiência
7.The que o tamanho de vidro de isolamento o menor pode ser processado é 400*300mm
anti dispositivo de obstrução 8.Equipped no misturador
9. O sistema do servocontrol adota o tipo mundialmente famoso (Japão YASKAWA), o desempenho é estável
10. transmissão do eixo para fazer o vidro que está sendo transferido lisamente com posicionamento exato.
11. o tipo especial correia de V de transmissão para evitar o vedador que cola na correia, assegura a borda de vidro limpa, tipo bloco de V é variável.
12. As peças sobresselentes são produzidas com normalização alta e a elevada precisão, assegura-se de que a máquina possa ser usada com estabilidade a longo prazo
13.Suitable para a vitrificação tripla.
a roda 14.Conveying no encosto adota a roda encaixada, para certificar-se do vidro seja transportada lisamente
Características principais:
• Controle de sistema do servo de Japão Yaskawa, máquina de selagem automática e de grande eficacia completa
• 4 seções, vidro do armazenamento da lata
• Correia de sincronismo Adopt, transferência lisa e posição exata
• Automaticamente cantos de vidro do reparo com raspador e rolo
• Automaticamente medida do tamanho de vidro, profundidade da colagem (30mm)
• Cada auto-função é com operação manual
• Pode revestir o vidro dobro
• Dê forma ao vidro com bordas opcionais, vidro da etapa, o vidro triplo (opcional)
• Um grupo de bomba de impulsionador controla dois grupos de vedadores (opcionais)
• Pode usar vedadores estruturais do silicone, do polysulfide e do silicone
• A cabeça da colagem está na parte dianteira da máquina, que é fácil para o vidro de revestimento da etapa
• Pode ser conectado com a linha de processamento de vidro isolar
• Com a função da exploração do código (opcional)
Dados técnicos
Tamanho de vidro máximo | 2500*4000mm |
Tamanho de vidro mínimo | 400*300mm |
Espessura de vidro | 12-50mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | ≥0.6MPa |
Pressão do aperto | 32MPa |
Poder da tensão | 380V 15kw |
Dimensão total | 11000*2000*3500mm |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Processador central | Japão | YASKAWA |
Componente da baixa tensão | Alemanha | SIEMENS |
Guideway | Taiwan | HIWIN |
Fonte de alimentação de comutação | Taiwan | MW |
Interruptor do sensor | Coreia | AUTONICS |
Componente pneumático | Japão | SMC |
Tela táctil | China | GAOSHAN |
Servo motor | Japão | YASKAWA |
Motorista servo | Japão | YASKAWA |
Produto relacionado do VIDRO de LIJIANG
Modilhão Jib Crane do vidro 200KG 400kg 600kg 800kg para o vidro lamilated de vidro de isolamento
Guindaste de vidro do modilhão com otário de levantamento
1.Suitable para o vidro de isolamento móvel, vidro moderado, parede de cortina de vidro, construção no local do processamento profundo de vidro e
vidro fotovoltaico solar.
a capacidade de rolamento 2.Maximum é 300Kg, máximo que o tamanho de vidro pode alcançar a 8m (comprimento) ×4m (largura).
3.It pode girar o vidro com o vário grau.
4.Equipped com função do armazenamento de gás, a máquina pode continuar a trabalhar 20 minutos sem gás.
Parâmetros:
Peso de Max Glass | 500KG | |
Ângulo da rotação |
Gire o ° 90 Aleta 90° |
Esquerdo e direito Para cima e para baixo |
Copos da sução | 6 partes | |
Materiais do copo | Silicone | |
Deslizando o método | Manual | |
Altura da coluna | 4 medidores | Função do armazenamento de gás |
Comprimento do braço | 4 medidores | |
Peças de controlo aéreo | Airtac |
Peso de Max Glass | 400KG | |
Ângulo da rotação |
Gire o ° 90 Aleta 90° |
Esquerdo e direito Para cima e para baixo |
Copos da sução | 2 partes | |
Materiais dos copos | Silione | |
Deslizando o método | Manual | |
Altura da coluna | 4 medidores | Função do armazenamento de gás |
Comprimento do braço | 4 medidores | |
Peças de controlo aéreo | Airtac |
Peso de Max Glass | 360KG | |
Ângulo da rotação | 90° | Esquerdo e direito |
Copos da sução | 4 partes | |
Materiais dos copos | Silicone | |
Deslizando o método | Manual | |
Altura da coluna | 4 medidores | Função do armazenamento de gás |
Comprimento do braço | 4 medidores | |
Peças de controlo aéreo | Airtac |
Peso de Max Glass | 360KG | |
Ângulo da rotação | 90° | Esquerdo e direito |
Copos da sução | 4 partes | |
Materiais dos copos | Silicone | |
Deslizando o método | Manual | |
Altura da coluna | 4 medidores | Função do armazenamento de gás |
Comprimento do braço | 4 medidores | |
Peças de controlo aéreo | Airtac |
Utilização para
- Linha de produção de vidro de isolamento,
- Instalando o sistema de vidro da parede de cortina,
- Carregando e descarregando a folha de vidro na tabela de corte de vidro,
- Instalando o para-brisas do carro.
Elevador elétrico de vidro KX4 do copo da sução do vácuo
Nome do produto
|
Elevador de vidro pneumático do vácuo
|
||
Tamanho milímetro do copo da sução
|
300mm (o tamanho padrão unificado do copo da sução, cada dispositivo pode ser usado na terra comum)
|
||
Único copo da sução que carrega o quilograma
|
100KG (a carga real do teste pode alcançar mais do que 180KG)
|
||
Função da rotação
|
rotação 360° manual (dispositivo da trabalho-economia, seguro especial e seguro, fácil de operar)
|
||
Função da aleta
|
aleta pneumática de 90°
|
||
C.C. da tensão
|
DC12V (2 baterias incorporados para a vida da bateria longa)
|
||
Resistência
|
Pode ser usado por 3-5 dias após uma carga, e 2 baterias podem ser usadas alternadamente
|
||
Haste milímetro da extensão
|
500MM (o comprimento de um lado, especificações de vidro especiais pode ser personalizado)
|
||
Sistema de controlo
|
Sução e liberação de controle remoto prendidas, controlo a distância sem fio opcional.
|
||
Customizável
|
Nota: Pode ser personalizada de acordo com exigências do processo da sua empresa, o tamanho da trabalho-parte e o peso específicos.
|
||
Padrão de peso
|
Densidade de vidro convencional 2.5÷1000 000 do vidro do × da espessura do × da largura do × do peso = do comprimento = peso de vidro
Exemplo: 3660×2440×19×2.5÷1000 000=424KG |
||
Fator de segurança
|
De acordo com as normas de segurança europeias do CE no equipamento de levantamento e as normas de segurança nos regulamentos de prevenção de acidentes alemães UVV 18 e em VBG 9a, o melhor fator de segurança para propagadores do vácuo é 2,0. Por exemplo, a única força da sução do copo da sução FSRL280 é 3139N, dividido pelo fator de segurança 2,0, a carga é 1570N.
|
Como a fabricação de vidro de isolamento da máquina do professinal em China, exceto o material tal como a peneira de Moleculaer e espaçador e vedador de alumínio. Nós somos bons em develping e em produzir a linha de produção de processamento de vidro insulaing vertical automática, baixo-e egde de vidro vertical que suprime da máquina, linha de produção de vidro insulaiting do robô do automatice e assim por diante.
