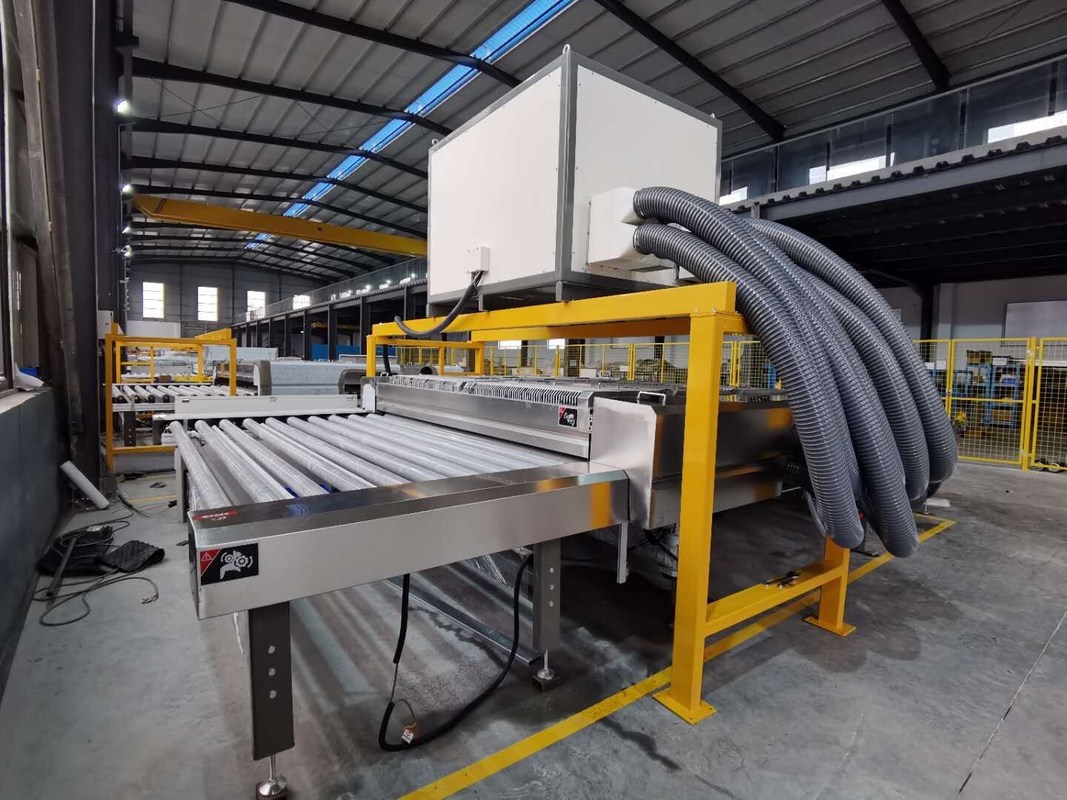

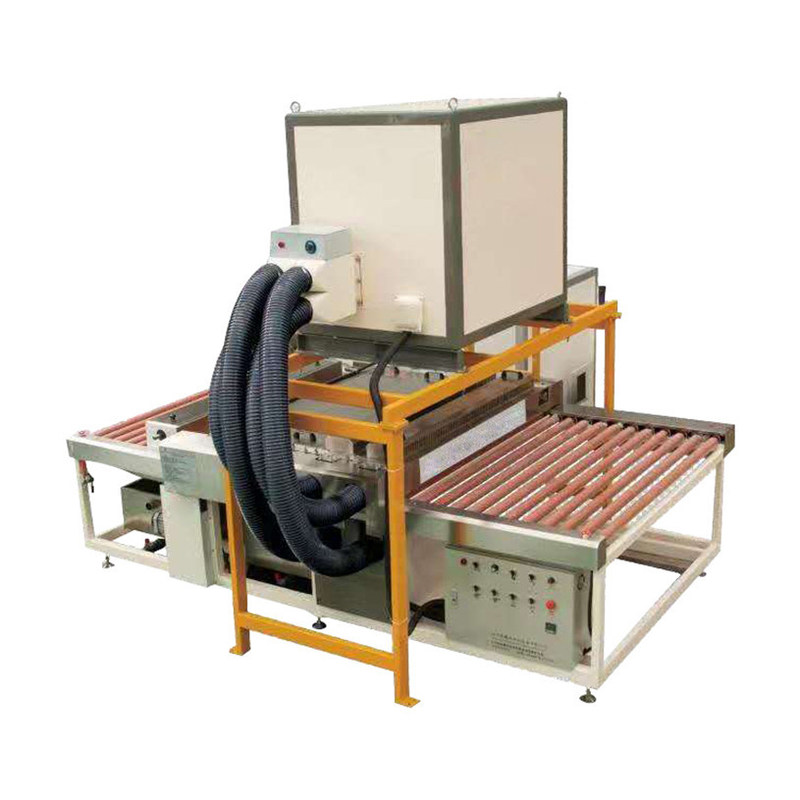

LAVAGEM DE VIDRO DE VIDRO LISA DA ARRUELA DA MÁQUINA DE LAVAR DE VIDRO HORIZONTAL E MÁQUINA DE SECAGEM

Aplicação do nome da máquina de lavar de vidro horizontal automática

A máquina de lavar de vidro horizontal automática para lavar e igualmente secar dos produtos de vidro, executa a lavagem automática dos produtos de dois lados ao mesmo tempo, através das escovas superiores e mais baixas. O equipamento deve executar as seguintes operações:

- Carga de vidro (automática da linha de processamento);

- Lavagem do vidro (automático);

- Secagem do vidro (automática);

- Descarregamento (manual).

• Características da estrutura
  • A estrutura da máquina é a estrutura montada da liga de alumínio, nunca sucata, com vida útil permanente, e é a máquina da eficiência elevada que pode salvar a energia de 70%. A máquina é para o vidro de lavagem antes de moderar, após a afiação e antes da impressão da tela.
  • Outras peças da estrutura são o pó da categoria da parte superior revestido que é melhor do que a pintura e fazem a resistência de corrosão da superfície da máquina
  • Todos os rolos de borracha transmissores da máquina são de borracha vulcanizado com o eixo SS304 (são proibidos para contactar com líquidos ácidos.), que pode reduzir a poluição secundária para o vidro causado pela oxidação, para conseguir exigências para Washington de alta qualidade.
  • A seção de lavagem e outras peças contactadas com água são feitas do material de aço inoxidável para reduzir o problema secundário da poluição e da oxidação.
  • A seção de lavagem e a seção da secagem podem ser o elevador acima max.to 350mm no conjunto, que é conveniente de lavar e manter. Duas vezes protegem: proteção do curso do controle digital, proteção do interruptor de limite da segurança.

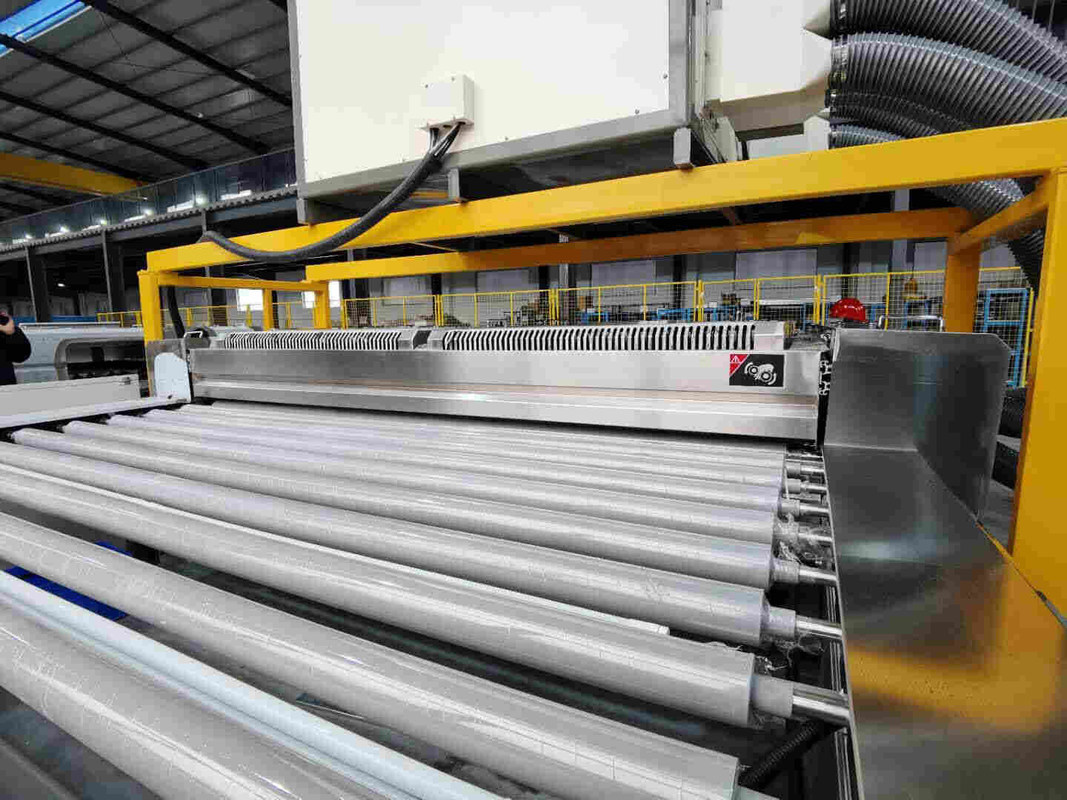

  • A máquina tem três pares das escovas (φ160mm) com o eixo SS304. Função de vidro de lavagem de LOW-E: pode lavar o vidro de LOW-E, o vidro revestido revestido e solar ordinário sem nenhum risco na superfície.
  • A máquina tem dois pares de faca de ar feitos de aço inoxidável e de alumínio, que tem o grande vento e bom secando o efeito. A máquina tem o sistema de aquecimento de ar.
  • O ventilador tem o filtro de ar na entrada de ar, no fluxo de ar grande e no efeito de secagem excelente. O ventilador inteiro é instalado na parte superior da máquina para salvar o espaço e pode ser aumentado acima junto com a lavagem e seção da secagem, e o filtro de ar está no lado para a inspeção e a limpeza convenientes. O filtro de ar é necessidade de limpar cada 7 dias.
  • A movimentação principal é movimentação da engrenagem, controle de velocidade da frequência e indicação digital. Escove a movimentação do rolo da seção de lavagem é conduziu pelos motores superiores e mais baixos com correias separadas. Com as vantagens das polias automotivos sem roda da tensão, rotação flexível da escova, elevada precisão, etc., escovas tenha a velocidade lisa e a vida útil longa e possa lavar o vidro especial que precisa o afastamento de alta qualidade.

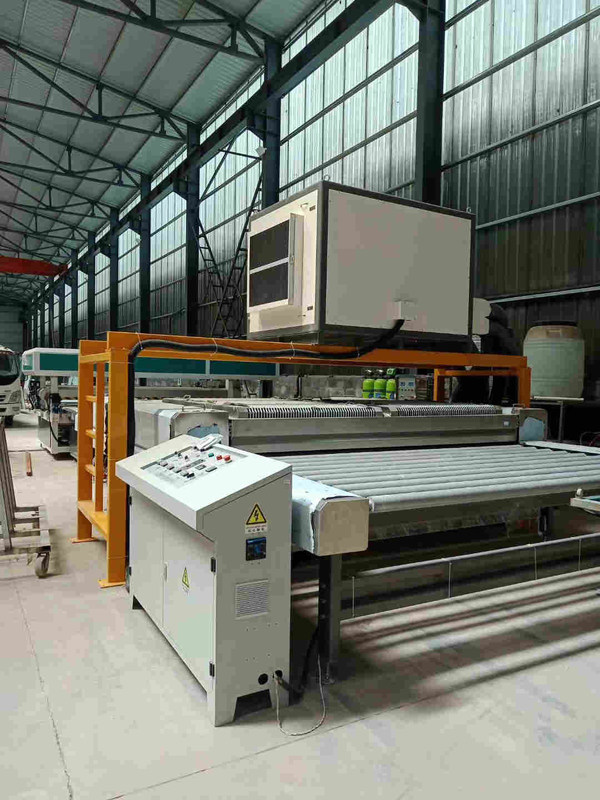

  • A máquina é controle pelo botão mecânico e com indicação digital, que é conveniente da operação dos trabalhadores. É a melhor escolha para o trabalho da economia se conecte com outras máquinas. A conversão de frequência conectada, a outra máquina pode controlar a velocidade da máquina de lavar.
  • Os tanques de água da máquina são móveis e ao lado da máquina que é fácil para a limpeza, a água em mudança, a verificação, etc., e fazem o efeito de lavagem melhor.
• Parâmetros técnicos

• • Máximo Vidro Largura: 2600mm
  • Mínimo Vidro Tamanho: 400mm*400mm pôs em linha reta

300*300mm postos na diagonal

(limite para pôr o vidro dos lados esquerdos e direitos na única fileira)

• Espessura de vidro: 3mm-25mm (indicação digital)
• Escala de velocidade: Vmax=1-12m/min (espessura de vidro dentro de 3-25mm)
• Velocidade de borracha do rolo e do rolo da escova: ajuste da frequência.
• Altura de funcionamento: (900±25) milímetro
• Poder total: 35KW
• Nascente de água: água de circulação, água municipal, e água deionized (os compradores precisam de preparar sós o equipamento deionized da água. )
• Fonte de alimentação: 440V, 60HZ
• Dimensão da máquina (L*W*H): 5500*4500*2840mm
• Peso da máquina: 3840KG

• Configuração principal das peças

• Motor da movimentação principal: Zhejiang
• Motor da escova: Zhejiang
• Ventilador de alta pressão: Guangdong
• Bomba de água: Hunan
• Escova: Anhui
• Inversor: Rexorth/Frecon
• Todo o painel de aço inoxidável, faca de ar: Guangdong
• Tanque e tampas de água de aço inoxidável: Guangdong
• Rolos da transmissão: Guangdong
• Componentes principais no armário de controle: Schneider

IV. padrão do teste e da aceitação

Padrão do teste e da aceitação: referindo o padrão GB/T1.1-2009, verifique o vidro com o fundo e as lâmpadas pretos do sentido vertical de vidro, lá se nenhuma marca de água, nenhuma marca do rolo, nenhum risco no vidro, e o vidro estiver seco, não não se bater e nenhum desvio da transmissão.

V. Máquina Disposição

Lista de peças
