Detalhes do produto:
|
Nome da produção: | Máquina de levantamento de vidro | Peso do vidro: | 400kg/600kg/800kg |
---|---|---|---|
Otários de vidro: | 4/6/8 ou mais | Tipo: | Vidro de Lijiang |
Garantia: | 1 ano | Tensão: | 220 V |
Realçar: | Descarregando a máquina de vidro do elevador do vácuo,máquina de vidro do elevador do vácuo 300kg,Máquina de vidro de carregamento do elevador do vácuo |

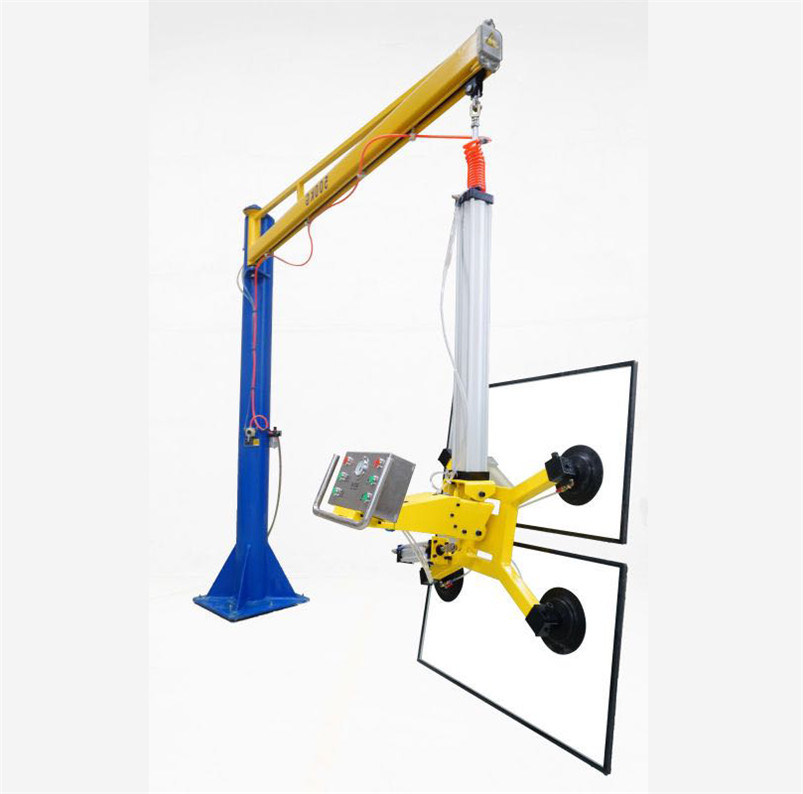

A máquina de vidro do elevador do vácuo pneumático com quatro medidores arma-se e quatro medidores de comprimento
1. descrição da função dos dispositivos de levantamento de vidro
Parâmetros da máquina de vidro do elevador:
Configuração do parâmetro |
Configuração do parâmetro | Configuração do parâmetro | Configuração do parâmetro |
carga quilograma | 400KG | 600KG | 800KG |
Modelo | DP-X4P | DP-X6P | DP-X8P |
Peso inoperante quilograma | 70KG | 90KG | 100KG |
Dimensão mínima
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
Dimensão máxima
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
Tamanho milímetro do copo da sução | (o tamanho padrão unificado do copo da sução, cada equipamento pode ser usado geralmente) | ||
Único copo da sução que carrega o quilograma |
100kg (a carga real do teste pode alcançar mais do que 180kg) |
||
Função da rotação | rotação manual de 360 ° (dispositivo da trabalho-economia, seguro especial e seguro, fácil de operar) | ||
varredura reversa | gerencio de manual de 90 ° (projeto humanizado, equilíbrio, rápido automáticos e trabalho-economia) | ||
C.C. da tensão | DC12V (construído na vida da bateria 2 longa extra) | ||
Resistência | Pode ser usado por 3-5 dias para uma carga, e duas baterias podem ser usadas alternadamente | ||
Barra de extensão milímetro | 500mm (o único comprimento lateral, especificação de vidro especial pode ser personalizado) | ||
Sistema de controlo | Sução e descarga de controle remoto prendidas | ||
Customizável | Nota: pode ser personalizada de acordo com seus exigências do processo, tamanho do workpiece e peso específicos. | ||
Padrão de peso |
÷ de vidro de vidro convencional 1000 000 da densidade 2,5 do × da espessura do × da largura do × do peso = do comprimento = peso de vidro 3660×2440×19×2.5÷1000 000=424KG |
||
fator de segurança
|
De acordo com as normas de segurança europeias do CE para gruas e o uvv alemão 18 dos regulamentos de prevenção de acidentes e VBG 9a, o melhor fator de segurança do estilingue do vácuo é 2,0, fator de z de 2,0, a carga é 1570n |
Parte elétrica:
(1) uma mudança da tensão do vácuo e uma unidade do alarme da campainha elétrica são conectadas ao elevador do vácuo. Se a carga na máquina do vácuo já não alcança a pressão ajustada ou uma falha elétrica ocorre, a unidade do alarme ativa o aviso roxo de fraco a fraco e aos sons da campainha elétrica. , Peça o operador tratar em tempo útil o este.
●Peça do vácuo:
(1) o elevador da sução usa uma bomba de vácuo giratória livre de óleo alemão da aleta com uma capacidade de bombeamento de 8 m3/h, de um diploma maciço do vácuo sobre de 85%, de um de poupança de energia, de compacto e de claro, de livre de manutenção, etc.;
(2) o grupo inteiro de equipamento é equipado com os 6 copos da sução do vácuo, adsorção do multi-ponto, para assegurar-se de que a placa possa guardar uma quantidade excessiva além da inclinação para a duração do método de manipulação
(3) a tela do copo da sução é borracha de nitrilo do diâmetro de 360mm, óleo (benzeno), durável, ácido e alcaloide resistentes, e pode com sucesso fixar com FRP para conseguir a altura apropriada do copo da sução. Pressão enorme teórica da sução = lugar bonito (produto físico * coeficiente) * alongamento calculado (0,6 barras); (0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610.416, que é aproximadamente 610,4 quilogramas. De acordo com o fator de segurança em quatro exemplos, a força permissível autêntica da sução do copo da sução é 610,4/4 = 152,6 quilogramas. A energia total da sução de 6 copos da sução é 600kg. Nota: A pressão da sução do vácuo dada na tabela acima é grau abaixo calculado do vácuo de 60%. Em condições de trabalho diárias, o diploma do vácuo do dispositivo pode conseguir mais de 85%
(4) o sensor do esforço do vácuo é feito pelo tipo japonês Panasonic, e o nível de esforço do alarme é ajustado ao vácuo de 60%;
(5) cada copos da sução são equipados com uma válvula de bola piloto para controlar a abertura e o fechamento, assegurando-se de que as mesmas ferramentas possam ser usadas em uma escala de especificações do painel;
(6) os componentes superiores e mais baixos da barra da sução são orientados para cima com uma mola. Agora, se a placa não é lisa, a mola atuará como um amortecedor para carregar uniformemente o otário para assegurar a segurança e a confiança do otário.
●Total:
(1) de acordo com o formato do dispositivo do vácuo do EN 13155 do RUÍDO da União Europeia para a construção exterior de paredes de cortina.
(2) manipulação horizontal, lançamento eletricamente operado e manipulação vertical.
(3) o projeto flexível, pode ser usado para lidar com os tamanhos originais de FRP.
