Detalhes do produto:
|
Nome da máquina: | Máquina robô de selagem de vidro isolante automática | utilização: | Vidro vitrificado de revestimento |
---|---|---|---|
Tamanho máximo do vidro: | 2500*4000 | Espessura de vidro: | 56 mm-60mm |
Tipo de IG: | Vidro de vitrificação dobro/tripla/4 lados etapa | Controle: | PLC e servo motor |
Usando a colagem: | Silicone/Polysulfide/poliuretano | Garantia: | 1 ano |
Realçar: | Máquina de vidro isolada da selagem da colagem,Máquina de vidro vertical da selagem da colagem,Máquina de vidro vertical da extrusora do silicone |

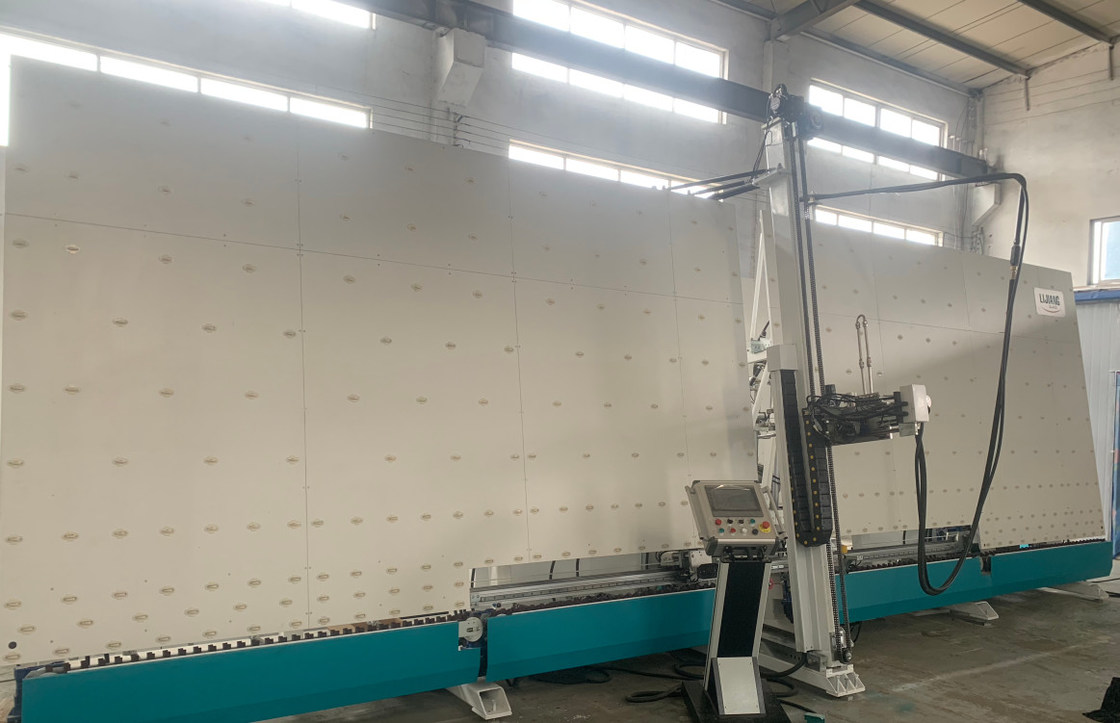

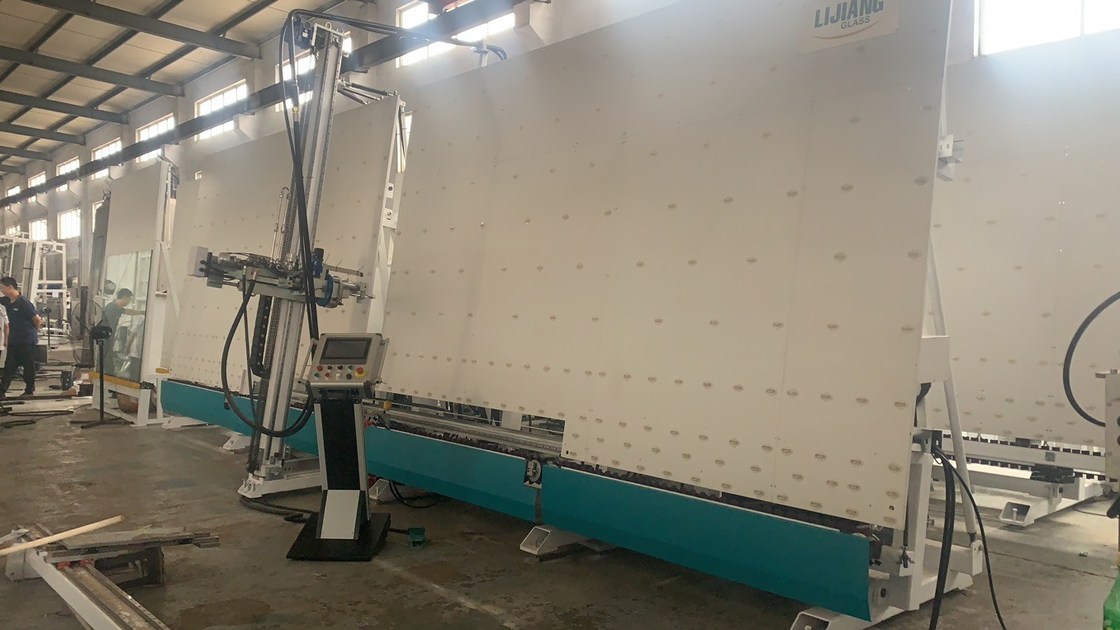

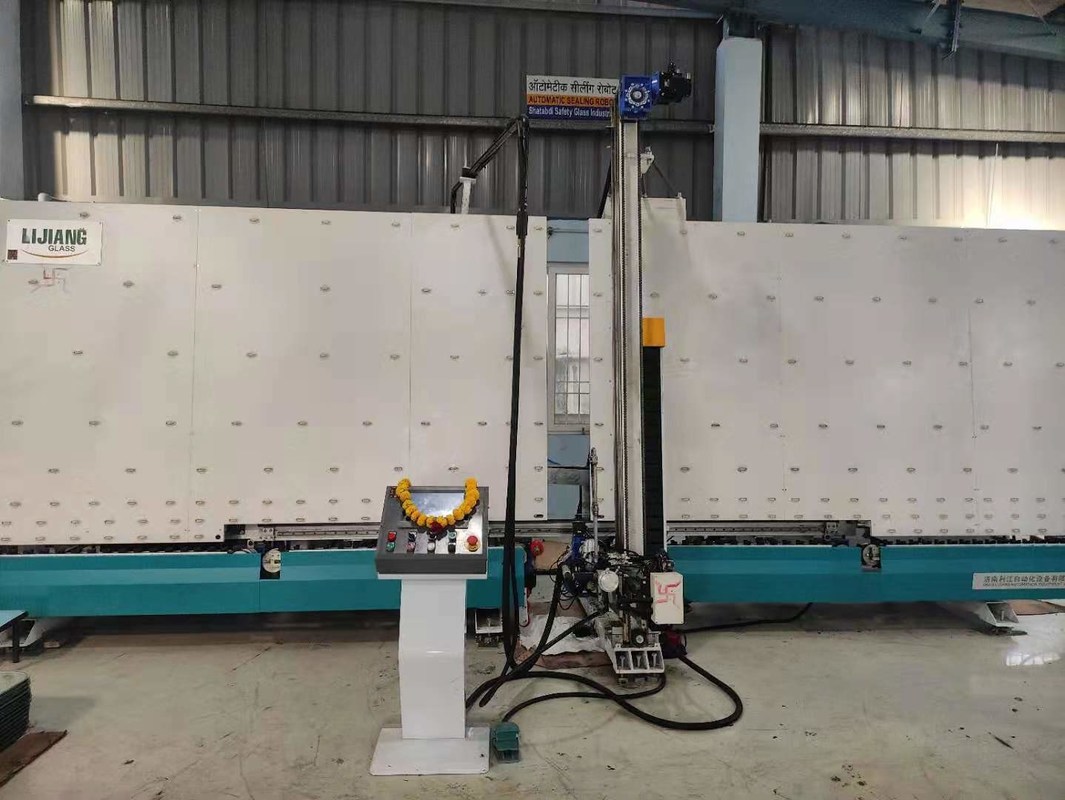

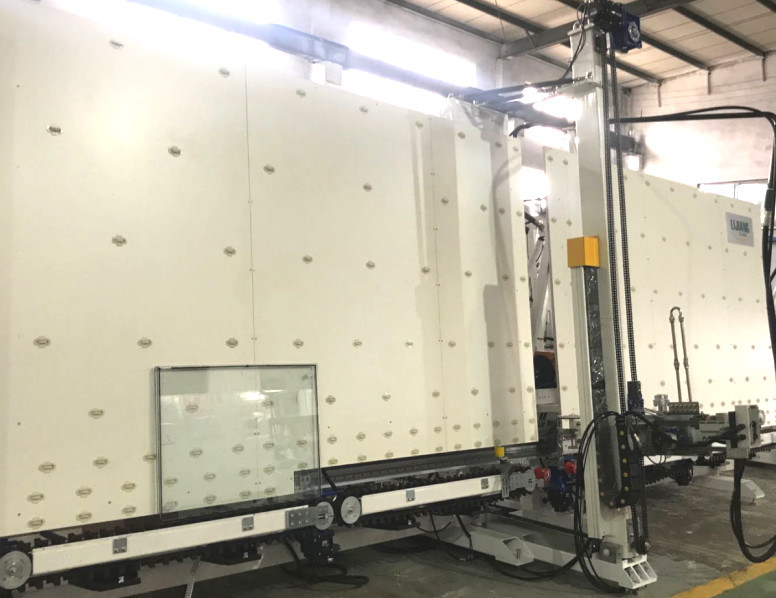

Robô de vidro de isolamento da selagem LJJ2535
Aplicação
LJTJ2535 é o robô de vidro de isolamento vertical automático o mais atrasado da selagem. É usado para revestir o vidro vitrificado dobro com da mistura do componente de A e do componente de B junto de acordo com uma determinada porcentagem. Dobrar aplicada/triplicar-se/dado forma e vidros pisados (opcionais) com desempenho estável e operação fácil.
A cabeça mecânica é colocada na parte dianteira
Consiga a conexão real com a linha de IG ao fazer o vidro pisado.
Função do armazenamento
Pode armazenar três partes de vidros de isolamento nas três correias (menos de 1.8m.), ele precisa 2 ajusta mais os servos motores, sistemas de controlo.
Oito servos
O robô usa oito servos de YASKAWA, quatro deles as peças da transmissão do controle, em outros quatro servos, eles controla o otário, o levantamento, a condução e o movimento dianteiro & inverso e o gerencio.
Único sistema da colagem
Equipado com o único componente de A e o único componente de B.
Sistemas dobro da colagem (opção)
Equipado com os dois grupos de componentes de A e os dois grupos de componentes de B, que podem ser usados para dois tipos dos vedadores, tais como a borracha de silicone, a borracha do polysulfide e o esparadrapo estrutural do silicone.
/triple dobro deu forma/pisou a função de vidro (opcional)
Com o desenvolvimento de atualizar a tecnologia, o robô de selagem pode revestir oito vidros dados forma de acordo com o mercado de vidro. (mas é função opcional, antes da ordem que esta função deve confirmar o fabricante)
Válvula proporcional elétrica: o bocal de borracha coube a diferença de vidro é mais perfeito e estável.
&Pump B da bomba A
Uso Taiwan-Airtac
A borda e o canto de vidro estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
Transmissão síncrono da correia
para fazer o vidro que está sendo transferido lisamente com posicionamento exato
Válvula do interruptor do ar elétrico e comprimido: Assegure o interruptor automático elétrico, o desempenho estável e o revestimento do uniforme.
dados técnicos de n
Tamanho de Max.glass | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Tamanho de Min.glass | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Espessura de vidro | 12-56mm | |
Velocidade de trabalho | 5-40m/min | |
Pressão de ar | 0.6-0.8MPa | |
Pressão do aperto | <350kg> | |
Ângulo plano | 6° - 9° | |
Peso de vidro máximo | 400kg | |
Poder da tensão | 380V 12kw | |
Dimensão total | 8700mm*2000mm*3500mm |
Nome | Tipo |
Servo motor | Japão YASKAWA |
Modelo do I/O | Japão MSYSTEM |
Componente da mais baixa tensão | Alemanha Siemens |
Processador central | Japão YASKAWA |
Fonte de alimentação de comutação | Taiwan MW |
Componente pneumático | Japão SMC |
Válvula proporcional elétrica | Japão SMC |
Válvula de regulamento da pressão da precisão | Japão SMC |
Tela táctil | Taiwan WENVIEW |
Guideway | Taiwan HIWIN |
Notas de funcionamento:
Especificação do robô de selagem de vidro de isolamento
Modelo | LJTJ2540 |
Poder da tensão | 415V 13KW |
Pressão de ar | 0.5~0.7Mpa |
Pressão expulsando | 32Mpa |
Tamanho de Max.Glass | 2500*4000 |
Tamanho de Min.Glass | 400*300mm |
Espessura de vidro | 12~56mm |
Velocidade de trabalho | 5~40m/min |
Dimensão total | 11000*3600*3500mm |
Ruído da máquina:
Nível de pressão sadia de classificação A | |
Estado à espera | Estado de trabalho |
DB 50 | DB 85 |
Produto relacionado do VIDRO de LIJIANG
Característica principal dos vedadores do silicone de LJST02A que espalham a máquina
• Sistema importado do motor para melhorar a eficiência do equipamento

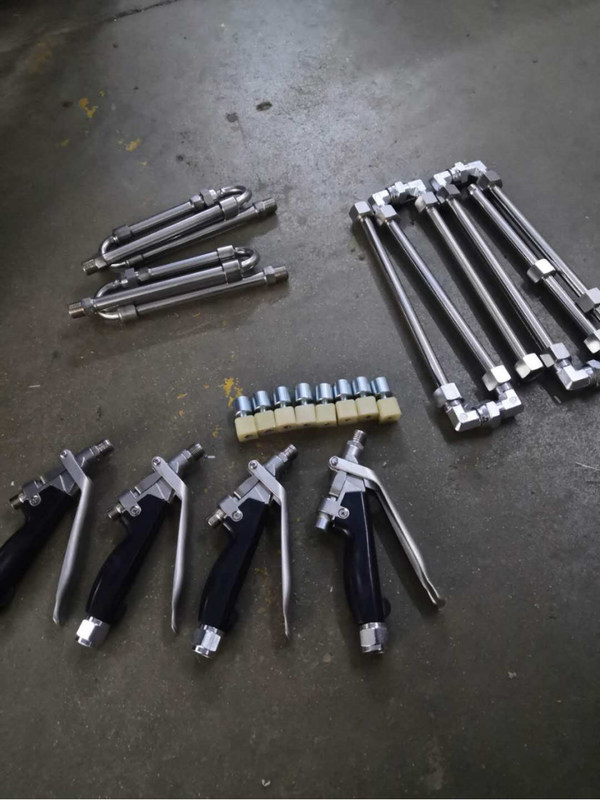

• Arma do vedador, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
A máquina deespalhamento LJST02A do silicone usa o motor para controlar a selagem.
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mm |
Característica principal da máquina deespalhamento LJST03
• Use o cilindro para fornecer o poder
• Arma do vedador de China, misturador de aço inoxidável
• A alta pressão protege o dispositivo
• Anti-para trás estrutura de controle do fluxo
• O detector misturado da taxa pode controlar a taxa de dois tipos da colagem
Máquina butílica automática da extrusora LJTB01
1. Operação do tela táctil, simples e prático
2. a Auto-medida a largura do espaçador, provê de bocal o posicionamento automático
3. Auto-centrar-se e auto-apertar
4. A ajuda da roda mais grande para revestir o quadro do arco
5. O revestimento nuzzle é tipo do Teflon, revestimento da não-vara
6. A velocidade de revestimento é até 47m/min, salvar os materiais até 30%, (5g/m)
7. A altura da viga mestre é fácil de ajustar, nós pode controlar a altura do butilo
8. A parte especial controla ambos os lados do bocal que abrem e que fecham-se ao mesmo tempo
9. Dispositivo de alarme quando uso fora de butílico e fácil carregar o butilo
10. a função do Pre-título, ajustou uma estadia regular antes do tempo de trabalho
11. O cilindro da colagem adota a estrutura ereta, fácil mudar o butilo.
12. A função automática do filtro filtra automaticamente restos, mantém-se espalhar uniformemente.
13. Hydralic e bomba sobrecarregando pneumática, tipo alemão de MAXIMATOR
14. O tipo alemão da válvula HAWE da liberação da pressão, resistência de alta pressão, mantém o butilo proporcionado bem
15. Taiwan componente pneumático Airtac
16. Relé de Japão OMROM
Pressão do aperto | 10-18MPa |
Temperatura | 110~140℃ |
Largura de alumínio do espaçador | 6-27A |
Velocidade | 0-47m/min |
Diâmetro do cilindro butílico | 200mm |
Suprimento de ar | ³ /min de 0.4m |
Pressão de ar | ≥0.6MPa |
Poder total | 380V, 5KW, 50HZ |
Dimensão | 2600×680×1100mm (L×W×H) |
Peso | 650kg |
Componentes principais do ²
Nome | Tipo |
Válvula da liberação da pressão | HAWE alemão |
Instrumento elétrico da baixa tensão | SIEMENS alemão |
Sistema sobrecarregando hidráulico e pneumático | MAXIMATOR alemão |
Válvula de exaustão rápida/gerador do vácuo | Japão SMC |
Componentes pneumáticos (cilindro/válvula) | Taiwan ARTAC |
Luz do curso | Japão OMRON |
Relé | Japão OMRON |
Fibra ótica | Japão OMRON |
PLC | KINCO |
Conversor de frequência | KINCO |
Pressão de ar de trabalho | 0.3-0.6MPa |
Pressão de espalhamento do vedador | 15-20MPa |
Volume do vedador | 4L/min |
Diâmetro do vedador de A/B | 570mm/280mm |
Relação de espalhamento da pressão de ar do vedador | 50:1 |
Taxa misturada | 6:1-14:1 |
Suprimento de ar | Fluxo 0.8m3/min |
Pressão de ar | ≥0.8MPa |
Dimensão total | 1100*950*1630mmI |
Máquina de enchimento LJGZ2020 dessecante automática
APLICAÇÃO
A máquina pode automaticamente conseguir ações de furos de perfuração automaticamente nos quadros espaçando de vidro de isolamento, no dessecativo de enchimento e no vedador. O sistema de controlo adota Alemanha Siemens, assim que a velocidade do enchimento é operação rápida e estável assegurar a propriedade de fechamento válida do vedador. A máquina melhora a qualidade do vidro de isolamento, ele é um equipamento necessário em processo dos vidros de isolamento.
Característica principal
n a altura de enchimento do pode ser ajustado de acordo com o tamanho do quadro do espaçador
o tempo de enchimento de n pode ser ajustado
carga dessecante de n auto e para reabastecer
função da perfuração de n auto, do enchimento e da selagem
sistema de controlo do PLC de n Alemanha Siemens
relação da tela de toque de n, simples e visível
n que adiciona a maneira da colagem é seguro e fácil
a máquina de n pode encher o quadro do arco. (função opcional)
n pode encher o diâmetro 1.0mm-1.5mm da peneira molecular (a função opcional)
Parâmetro técnico principal
O tamanho máximo do quadro de alumínio de enchimento | 2000mm*2000mm |
O tamanho mínimo do quadro de alumínio de enchimento | 300mm*250mm |
Especificações de alumínio do artigo | 5.5-24mm |
Fonte de ar | ≥0.65MPa |
Fonte de alimentação e consumo de potência | AC220V 50Hz 1KW |
O diâmetro da peneira molecular precisou | 0.5-0.9mm |
Dimensão | 1300mm*1100mm*3650mm |
