Detalhes do produto:
|
| Brand name: | Jumbo size Insulating Glass Production Line | Tipo: | Vidro de Lijiang |
|---|---|---|---|
| Velocidade de trabalho máxima: | 45m/min | tamanho de vidro máximo: | 3300 mm*7000 mm/commission |
| Tamanho de vidro mínimo: | 450-280mm | Espessura de vidro: | 3-30 milímetros |
| espessura do ig: | 80mm | Material: | De aço inoxidável |
| Valor do gás: | > 95% | Garantia: | 1 ano |
| Realçar: | Placa dobro que pressiona a linha de vidro de isolamento,Robô de vidro de isolamento da selagem do tamanho enorme,Linha de vidro de isolamento inflável |
||
Placa dobro do tamanho enorme que pressiona a linha inflável e selando de isolamento de poupança de energia do vidro de produção
A linha de produção de vidro de isolamento vertical pode terminar as seguintes funções: limpeza de vidro, posicionamento de alumínio do quadro e colocação, vidro dobro comum, vidro triplo comum, vidro dobro inflável, funções infláveis de vidro triplas.
A linha de produção inflável e selando de vidro de isolamento é um equipamento especial para a produção do tipo de alumínio vidro de isolamento da calha. A linha de produção de vidro de isolamento tem as vantagens da pegada pequena, da eficiência elevada, do desempenho seguro e da manutenção conveniente.
DESEMPENHO
•Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil
•Identificação automática de vidro revestido e baixo-e
•3 pares de escovas macias podem lavar em linha e baixo-e vidro autônomo
•A máquina de lavar adota o dispositivo material e impermeável dos SS
•Tanque de água com controle de temperatura automática e sistema da lavagem da água
•Sistema de aquecimento de ar
•Começo do fã do ar e ajuste automáticos da parada
•Sistema de redução do ruído
•Exposição em linha da velocidade de lavagem
•Trabalho intermitente inteligente, energia de salvamento
•Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta
•Sistema de posicionamento giratório externo automático de vidro
•Modo de conexão de tomada da aviação
•Aplicável para produzir IG triplo e IG dado forma
Opções
• Pre-lavagem
• Posicionamento automaticamente exato para 3 ou 4 etapa lateral IG
• O enchimento automático do gás pode ajustar o valor do gás e indicar o processo de enchimento em linha com a concentração de gás alta
PARÂMETRO
| poder | Tensão (v) | 380 |
| Frequência (hertz) | 50 | |
| fonte de alimentação | quilowatt | ≈60 |
| poder total | m/min | 2~10 |
| velocidade de limpeza | m/min | 45 |
| a velocidade de trabalho a mais rápida | milímetro | 450×280 |
| Tamanho de vidro mínimo | milímetro |
3300×7000 (uma vez) 3000×3000 (duas vezes) |
| tamanho de vidro | milímetro | 3~30 |
| Espessura de vidro de limpeza | milímetro | 80 |
| Espessura máxima de vidro de isolamento | L/ minuto | 2000 |
| Consumo do ar total | milímetro | 520 |
| Altura do rolo do transporte | quilograma | ≈8000 |
| peso de efetivação | *height do *width do comprimento (milímetros) | 47500×3500×4650 |

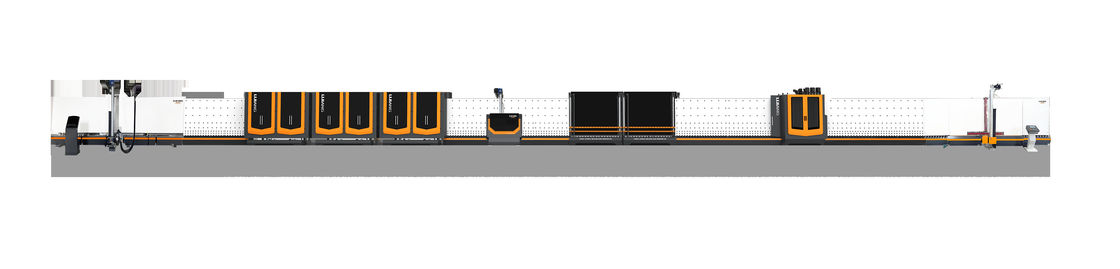

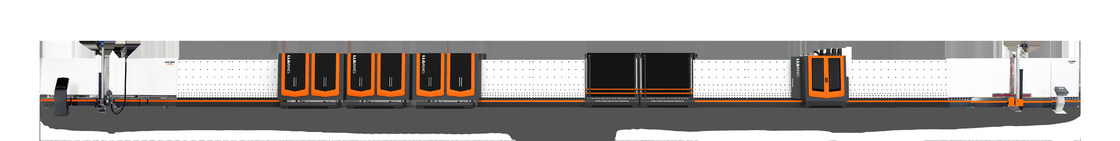

Usando a tecnologia deflutuação para transferir o vidro para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade. A linha tem sete seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
Detalhes de linha de produção de vidro de isolamento vertical com enchimento do gás:
seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo

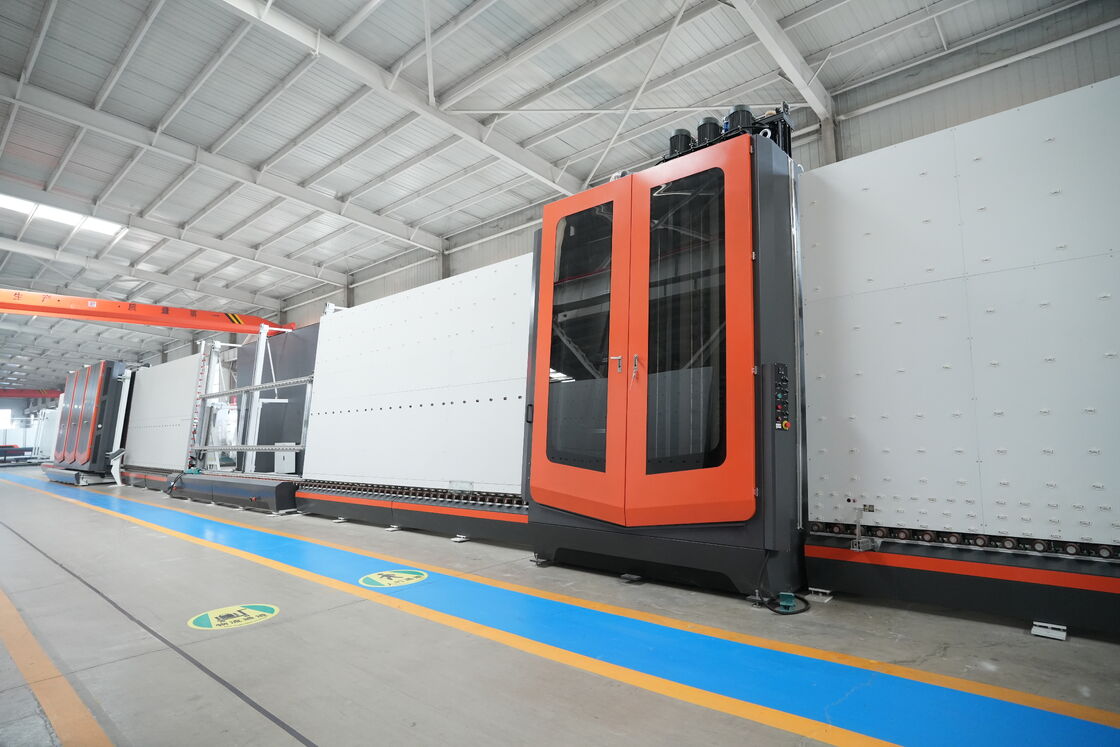

máquina de lavar 02
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
seção de 03 descargas
• Vidro do armazenamento
04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.

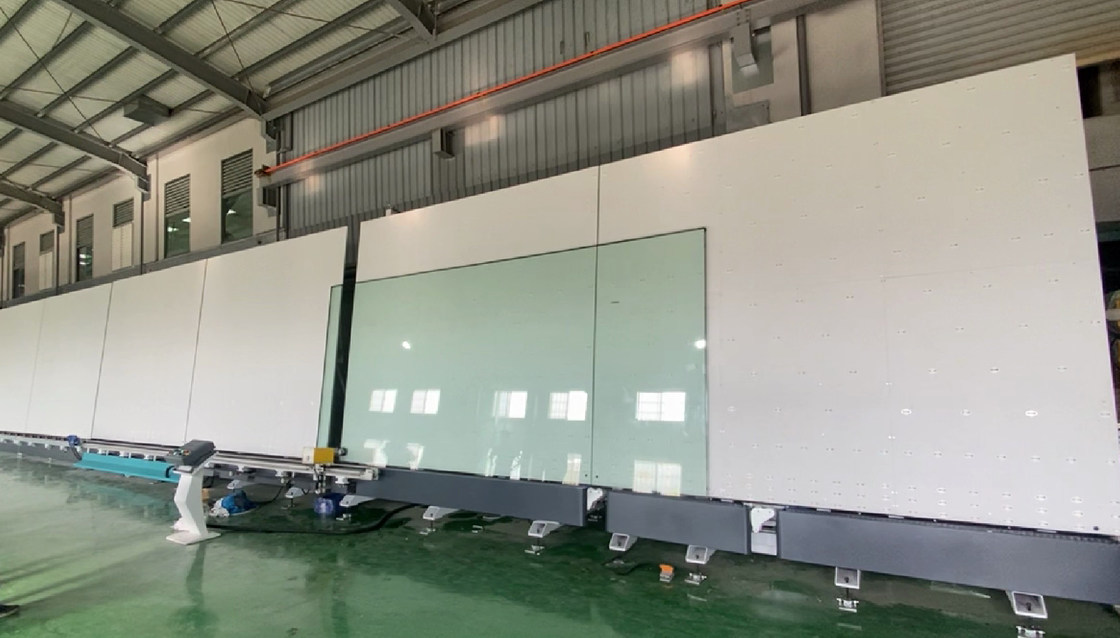

06 que pressionam e seção de enchimento
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
