Detalhes do produto:
|
Nome: | Robô de selagem de vidro de isolamento vertical | Tipo: | LJTJ2540 |
---|---|---|---|
Tamanho de vidro máximo: | 2500*4000mm | Tamanho de vidro mínimo: | 400*300mm |
Espessura de vidro: | 12-56mm | Velocidade de trabalho: | 5-40m/min |
Tensão: | 380V 50Hz 3P | Característica: | cantos de vidro do reparo com raspador e rolo |
Realçar: | Máquina de vidro de isolamento da selagem automática,Robô de vidro de isolamento da selagem vertical,Robô de selagem de vidro de isolamento |

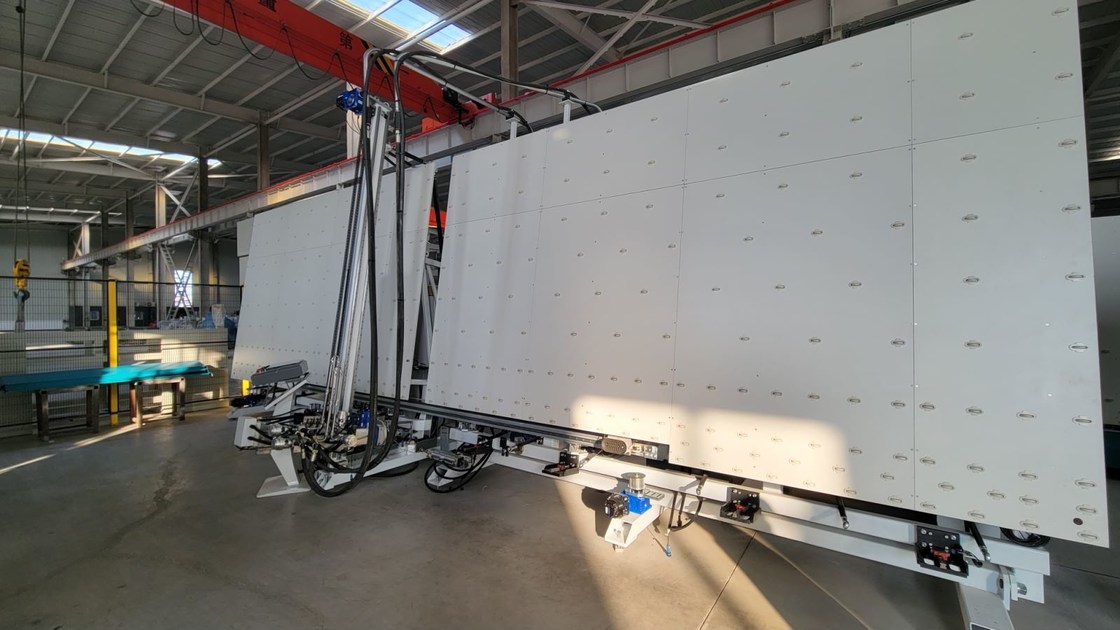

Robô de vidro de isolamento de selagem de vidro de isolamento automático da selagem da máquina
A característica do robô de vidro de isolamento automático da selagem
1. A máquina de selagem de vidro oca é apropriada para as empresas de processamento profundas de vidro, com um alto nível da automatização, que possa reduzir a intensidade do trabalho, mão de obra das economias, e melhorar a eficiência da produção
2. A linha de selagem de vidro de isolamento adota uma relação homem-máquina do tela táctil e tem uma função de memória.
3. Depois que o vedador é aplicado, os cantos do vidro estão completos sem bolhas, e a superfície é plana, sem chanfrar
4. Dois grupos de sistemas de fonte independentes do vedador (que incluem agitando o dispositivo) são adotados, os dois vedadores podem rapidamente ser comutados, e a operação do um-botão é fácil (tipo II)
5. A largura da máquina é 1.5m, que ocupa uma área pequena e salvar o espaço
6. O vidro pode ser gravado na terceira seção para melhorar eficazmente a eficiência
7. O tamanho o menor do vidro de isolamento que pode ser processado é 400*300mm
8. O misturador é equipado com um dispositivo antibloqueio
9. O sistema do servocontrol adota o tipo mundialmente famoso (YASKAWA, Japão), com desempenho estável
10. A transmissão do eixo assegura a entrega de vidro lisa e o posicionamento exato.
11. A correia de transmissão V-dada forma especial impede que o vedador cole à correia, assegura-se de que a borda do vidro esteja limpa, e o assento V-dado forma é variável.
12. As peças sobresselentes são produzidas com normalização e elevada precisão altas para assegurar
A máquina pode ser usada estavelmente por muito tempo
13. Apropriado para a vitrificação tripla.
14. A roda de transtorte no painel traseiro adota as rodas encaixadas para assegurar-se de que o vidro esteja transportado lisamente
Detalhes de máquina de vidro de isolamento automática da selagem
Dispositivo do corpo da díade
O dispositivo do corpo da díade tem duas funções. Esquerdo é usado filtrando impurezas e umidade
quando o gás de enchimento em, a seguir direito jogarem o papel da lubrificação.
Dispositivo de dois otários
Adotando dois otários para que impedir mova o vidro durante a selagem.
O dispositivo de selar a peça
Adote o servo motor de Japão YASKAWA para controlar a parte de selagem com 360°rotating. Ajuste
lâmina do raspador para não raspar para fora a colagem extra e a nenhuma necessidade reparar os cantos de vidro na segunda vez.
Parâmetros da máquina de vidro oca automática da selagem
Tamanho de Max.glass | 2500mm |
Tamanho de Min.glass | 170mm*400mm (máquina de 2000mm) |
Espessura de vidro | 12-56mm |
Velocidade de trabalho | 5-40m/min |
Pressão de ar | 0.6-0.8MPa |
Pressão do aperto | <350kg> |
Ângulo plano | 6° - 9° |
Peso de vidro máximo | 400kg |
Poder da tensão | 380V 12kw |
Dimensão total | 8700mm*2000mm*3500mm |
Lista de componentes principais
Nome | Tipo |
Interruptor | SIEMENS |
Servo motor | Japão YASKAWA |
Modelo do I/O | Japão MSYSTEM |
Componente da mais baixa tensão | Siemens |
Processador central | Japão YASKAWA |
Conversor de frequência | Japão OMRON |
Fonte de alimentação de comutação | Taiwan MW |
Componente pneumático | Japão SMC |
PLC | Siemens |
Guideway | Siemens |
