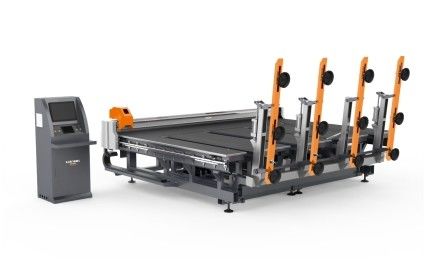

9. Máquina de corte de vidro multifuncional totalmente automática

Introdução ao desempenho

A máquina adota a mais recente tecnologia internacional e tecnologia de processamento e desenvolveu um equipamento de corte de vidro multifuncional totalmente automático com nível avançado internacional.A máquina cobre uma pequena área., é simples e seguro de operar, é rápido e tem alta precisão.Pode andar livremente na oficina sob o comando do controle remoto para realizar carregamento totalmente automático, corte automático, posicionamento automático, otimização e quebra automática.

2,Área de aplicação

É adequado para o processamento profundo de vários fabricantes de vidro, tais como vidro de arquitetura, vidro de automóvel, vidro de processo, vidro redondo, vidro decorativo, vidro de armário, vidro de eletrodomésticos,vidro solar, vidro de banheiro, lente, vidro artesanal, vidro de espelho e assim por diante

3, Composição do equipamento

É constituído principalmente por um mecanismo de quadro, um mecanismo de viragem, um mecanismo de elevação de ventosas, um mecanismo de viagem, um mecanismo de controlo do circuito de vácuo e ar, um sistema de controlo elétrico, um mecanismo de feixe,Mecanismo de banco de trabalho, mecanismo de cabeça de cortador, mecanismo de transporte (não é necessária a mesa de quebra de chapas sem a mesa de quebra de chapas) e sistema de posicionamento de digitalização fotoelétrica

4, Descrição técnica:

Dispositivo de alarme: há um dispositivo de detecção de vácuo fiável, que pode alarmar automaticamente e exibir as condições anormais.assegurar que o alarme é emitido em caso de vácuo anormal e que o vácuo é evacuado em caso de vidro. Em caso de desligamento de emergência, certifique-se de que o vaso de sucção de vácuo é evacuado em caso de vidro para evitar danos ao vidro devido a desligamento anormal.Manual e automático, para operação fácil e intuitiva. Interface de operação: interface LCD touch display, módulo de exibição em chinês e inglês, operação conveniente e rápida

①Parâmetros mecânicos e configuração da parte de carga

Eu...TCadeia de engrenagens de urnover: tipo resistente ao desgaste reforçado de alta precisão

Eu...Vvaso de sucção de água: material de borracha butil (estrutura de dupla adsorção)

Eu...TRedutor de volume de negócios: Chuangyan (empresa comum Sino-Alemã)

Eu...SRedutor de elevação de copos: Chuangyan (empresa comum Sino-Alemã)

②Configuração do equipamento elétrico

Eu...Controlador PLC: Delta (Taiwan)

Eu...FConversor de requerencia: Delta (Taiwan)

Eu...Touch screen: Delta (Taiwan)

Eu...Contactor CA: Schneider (França)

Eu...SFonte de alimentação: Chint (doméstico)

Eu...CTransformador ontrol: Chint (doméstico)

Eu...Sválvula olenoide:Air Tac(Taiwan)

Eu...PInterruptor fotoelétrico: Guangchuan (empresa comum Sino-Japonesa)

Eu...PInterruptor de proximidade:Guangchuan (empresa comum Sino-Japão)

Nota: a empresa fabricante reserva-se o direito de substituir as peças compradas da mesma marca em função da data de entrega e da melhoria técnica.

③Parâmetros técnicos

Eu...UFaixa de tamanho de folha:Mtamanho da folha superior inimum 1800 * 1000 (mm)

Eu...MTamanho máximo de carga: 3700 * 2600 (mm)

Eu...Uespessura da folha: 3-19 (mm)

Eu...NUmbre dos braços giratórios: 3 (carga unilateral)

Eu...NUmber de ventosas de um braço: 4Peças

Eu...LCiclo de aquecimento: 15-30s (regulado)

Eu...Eu...Fornecimento de energia ninstalação: 380V / 50Hz (clientes estrangeiros podem personalizar sob demanda)

Eu...CAr comprimido: 0,6-0,8kpa

④Configuração dos parâmetros da máquina de corte

Nota: a empresa fabricante reserva-se o direito de substituir as peças compradas da mesma marca em função da data de entrega, da melhoria técnica e de outros motivos.

Eu...MTamanho máximo de corte: 3700 * 2600 (mm)

Eu...TFaixa de inclinação do vidro cortado: 3-19 (mm)

Eu...CPrecisão da linha reta: ± 0,20 mm

Eu...CPrecisão de detecção do vidro de forma especial: ± 0,25 mm

Eu...CVelocidade de saída: 0-200 m / min

Eu...GVelocidade de transporte da corda: 0-25 m (regulado, sem tabela de quebra)

Eu...Odimensão total do equipamento: 4600 *2900 * 1800 ( comprimento, largura e altura)

Eu...Waltura de funcionamento do equipamento: 900 mm ± 20 mm

Eu...EPeso do equipamento: 2750 kg

Eu...TPotência total do equipamento: 9-15 kW

⑤Parte do software: controlador

Eu...FFunção rápida e estável, alta precisão de controlo, estrutura modular do controlador

Eu...Ta interface homem-máquina é simples e generosa, o ajuste dos parâmetros é simples, os parâmetros que precisam ser modificados pelo operador são poucos, simples e intuitivos,e os requisitos para o operador são baixos

Eu...Eu...t tem modo de corte de posicionamento fotoelétrico e o modo de corte direto pode ser definido livremente através de opções.O modo de corte automático e o modo de corte em marcha vazia podem ser realizados a qualquer momento durante a usinagem

Eu...Map biblioteca programação de nidificação, selecionar formas especiais da biblioteca de mapas, definir parâmetros relevantes, quantidade de processamento, nidificação automática e gerar trilhas de processamento

Eu...W• um armazenamento de pressão de vidro completo, a pressão de corte de cada espessura de especificação pode ser inserida e salvada de uma só vez e pode ser chamada diretamente

Eu...Real exibição de rastreamento do tempo do caminho de usinagem, registro oportuno de coordenadas de movimento, estado do eixo, estado I / O, diagnóstico de falha e registro automático de alarme

Eu...Eu...t pode aceitar uma variedade de arquivos de processamento, e conectar-se com o código G padrão de software de nidificação, tais como super bom.O sistema de arquivos DXF do AutoCAD tem seu próprio software de edição gráfica (o mesmo que o modo de edição do Botero)

Eu...Programação de nidificação da biblioteca de mapas, selecione formas especiais da biblioteca de mapas, defina parâmetros relevantes, quantidade de processamento, nidificação automática e gere trilhas de processamento

Eu...com a função de triagem de arquivos DXF, existem opções como ponto mais próximo,ponto de entrada ou classificação no sentido horário e contra-horário de acordo com a cor gráfica para realizar corte unidirecional e corte bidirecional

Eu...PFunção de posicionamento fotoelétrico, ajusta automaticamente o corte de acordo com a posição real e o ângulo de deflexão

Eu...CFunção de compensação, compensação da excentricidade da ferramenta, compensação da distância, compensação do passo

Eu...VProteção de ar, incluindo proteção suave e dura limite, limite de pressão da faca, controlo externo de paragem de emergência, etc.

6.Software de otimização

Eu...pode importar resultados de otimização feitos no Escritório

Eu...O esquema de corte pode ser criado e editado manualmente

Eu...função de copiar e mover

Eu...sequência de corte pode ser editado manualmente

Eu...esquema de corte pode ser rapidamente criado em modos X, y e Z

Eu...várias peças originais e pequenas podem ser otimizadas ao mesmo tempo

Eu...O layout otimizado não tem limite de tamanho

Eu...resultados de otimização, gestão de imagem rotativa, etc.

Eu...Gestão prioritária da otimização de chips de corte

Eu...Gestão prioritária da otimização original

Eu...Função de digitalização de modelos e processamento gráfico de digitalização

Eu...Gestão da biblioteca de filmes originais

Eu...20 algoritmos de otimização eficientes

Eu...pode editar gráficos de corte

Eu...Design e impressão de etiquetas (forma de etiquetar)

Eu...Impressão clara do relatório de resultados de otimização

Eu...importar arquivo de dados do Excel

Eu...Gerenciamento do corte de vidro laminado e de vidro de baixa E

Eu...biblioteca de gráficos com gráficos paramétricos múltiplos, incluindo todos os tipos de gráficos comuns (modo GEO)

Eu...TSistema CAD bidimensional (CAD way) com função de processamento de digitalização de formas especial

Eu...Atransformar automaticamente a informação digital do sistema de controlo numérico num gráfico para formar um ponto de forma

Eu...To interface de operação do software tem várias opções de idiomas, incluindo a interface selecionável chinês

Eu...Track o mais recente desenvolvimento de software internacional, fornecer versões atualizadas em tempo real e realizar os últimos requisitos funcionais para os clientes
