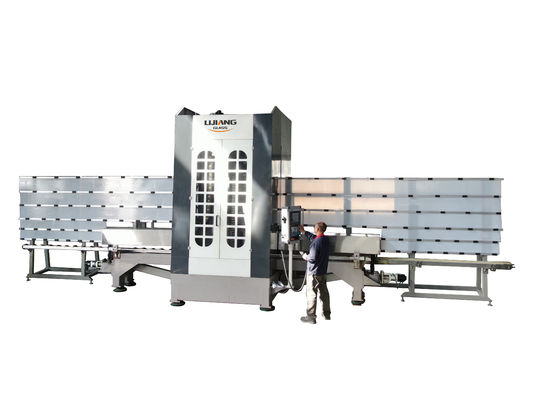

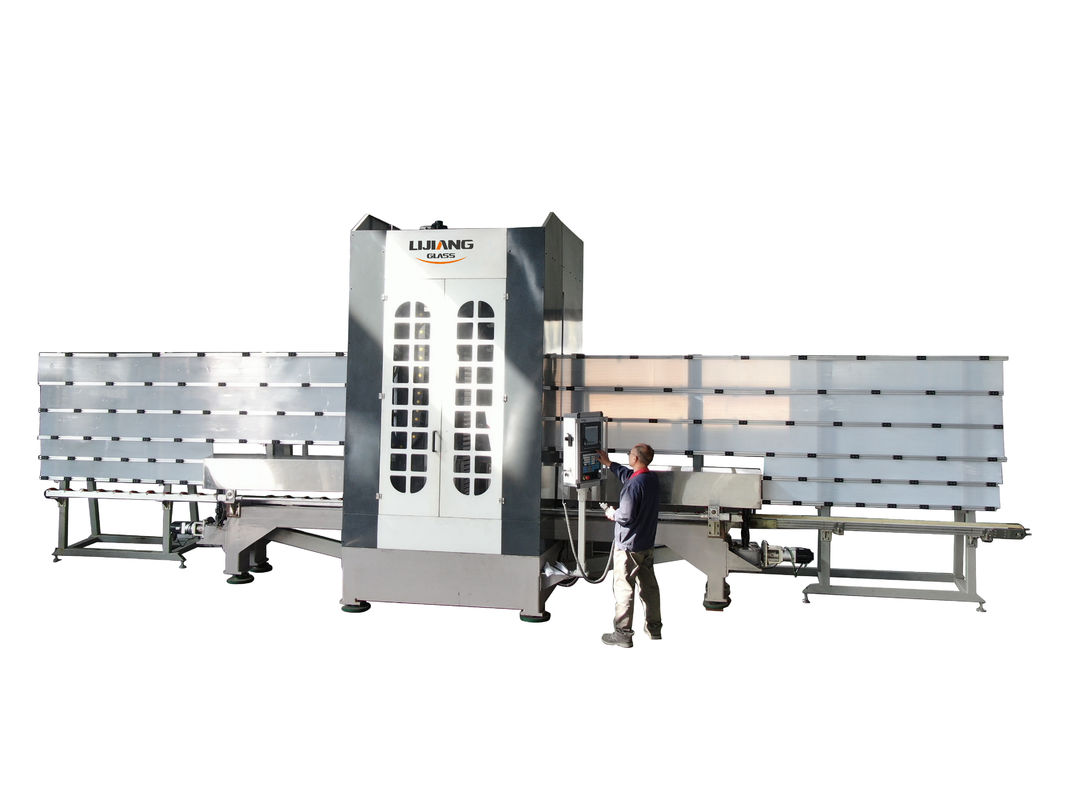

Máquina de perfuração e fresagem vertical CNC

1,Descrição:

LIJIANG GLASS Máquina CNC de perfuração e fresagem de vidro com alta tecnologia.e a folha processada é de alto nível que percebeu para obter uma máquina CNC com o menor investimento.

O centro de trabalho CNC vertical aplica um sistema de operação e controlo numéricos para obter um controlo dinâmico de cada eixo e um controlo de precisão da velocidade.Assim, a forma é de precisão e a folha processada é de alta qualidadeÉ uma máquina de perfuração e fresagem vertical CNC para processar desenhos simples e complexos e caracterizada pela tecnologia mais avançada.alta velocidade e operação fácil.

A máquina pode processar automaticamente funções de perfuração e fresagem complexas em vidro plano grande.a máquina começa a executar o programa preparado na perfuração, moagem, etc.

A flexibilidade do sistema de controlo pode satisfazer as exigências de diferentes produtos, todo o trabalho é terminado automaticamente.Parede de cortina de vidro, etc.) A função inclui:

• Perfuração;
• Moagem

2,Estrutura

A máquina de vidro vertical, com toda a parte principal coberta de forma protetora, é conveniente para carregar e descarregar a máquina e ocupa menos espaço.Também pode reduzir o obstáculo e fácil de processar a folha de vidro, ou mesmo beneficiado para o sistema de água de resfriamento.

3Software

BAINENG Software é desenvolvido pela nossa equipe de TI. Ele tem padrões comuns no sistema. Então você só precisa inserir o parâmetro e o melhor caminho é gerado automaticamente.

O software Baineng é fácil de aprender e operar. Basta transferir CAD2000.dxf para o software Baineng, então ele pode gerar automaticamente os códigos.

Processo de operação:

Importação de ficheiros→selecionar as linhas→definir os parâmetros→actualizar os parâmetros→gerar os códigos

1) Instalar o software Baineng CAM no sistema Windows, o utilizador pode desenhar várias formas no CAD, em seguida, gerar o código por CAM para iniciar o processamento automaticamente.

2) Desenvolvido um software MARCO proprietário para as portas comumente utilizadas, como a porta do chuveiro, a porta de sobreposição, a dobradiça do chão, etc., pode ser preenchido com o tamanho correto durante o processamento, sem necessidade de desenho CAD.

3) Função de reconhecimento de códigos de digitalização desenvolvida para encomendas de pequenos lotes.

4. Funções

A máquina pode ser utilizada para perfurar,molar,ferramentar,armar em vidro plano. É, portanto, a melhor solução para buracos,ferramentas e recortes.

Algumas ferramentas para Processamento:

Processamento em vidro:

5, Aplicações

A máquina pode ser aplicada para produção em massa de portas de chuveiro sem enquadramento, porta deslizante, parede de cortina de vidro, etc. Assim, pode economizar muito trabalho e custos.

6,Componentes para máquinas

7. Partes de máquinas

8.Parâmetros técnicos

	机型MODELO	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Dimensões máximas de processamento de vidro Tamanho máximo do vidro	3000*1500 mm	3700*1200 mm	3700*2000 mm	4700*2000 mm	4500*2500 mm
	O menor tamanho de processamento de vidro Tamanho do vidro min	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm
	Velocidade de rotação do eixo principal Velocidade do fuso	0-12000/min	0-12000/min	0-12000/min	0-12000/min	0-12000/min
	Capacidade total Potência total	11 kW	11 kW	13 kW	13 kW	13 kW
	Potência de eixo principal Potência do eixo	5.5KW	5.5KW	7.5KW	7.5KW	7.5KW
	pressão atmosférica Compressão de ar	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器重量 (peso do aparelho) Peso da máquina	6000 kg	6500 kg	7 000 kg	7500 kg	8 000 kg
	机器 size Tamanho da máquina	8700*1700*3300 mm	9400*1900*3000 mm	9400*1900*3800 mm	10400*1900*3800 mm	10200*1900*4300 mm
	espessura do vidro Espessura do vidro	4 a 30 mm	4-30 mm	4-30 mm	4-30 mm	4-30 mm
	Uso eléctrico Norma de eletricidade	380V/50HZ	380 V/50 Hz	380 V/50 Hz	380 V/50 Hz	380 V/50 Hz
	轴数 Número de eixos	3AXIS	3Eixo	3Aixs	3Eixo	3Aixs

9Preparem-se para treino e instalação.

1) Preparar 8pcs placas de aço em tamanho 300 * 300 * 5mm. Colocar as placas para os pés de rolamento

de máquina.

2) Ar comprimido a 0,7-0,8 MPA ou Preparar compressor de ar.

3) Tubo de ar de 10 mm de diâmetro ((Longoura depende do espaço de instalação).

4)Circuito de alimentação: 3*62 e 2*42 ((Longoura de acordo com o espaço de instalação)

5) Interruptor de controlo de potência independente ((3P45A)

6)A 10-20tons Jack Lifting ((ajustar o nível da máquina).

7)Windows7 com computador de 32 bits

10Princípio pormenorizado

1) Garantia gratuita durante 1 ano após a instalação

2) O comprador é responsável pelos bilhetes de voo ida e volta, hotel, alimentação e tráfego local.

3) Custos de instalação e de formação: 100 USD/dia/pessoa, para além de todos os custos indicados em 2.

4) Dias de trabalho: o engenheiro deve trabalhar de segunda a sexta-feira, oito horas por dia.

5) Requisitos do hotel: hotel de negócios padrão, com casa de banho independente, chuveiro disponível, limpeza, nível médio no local

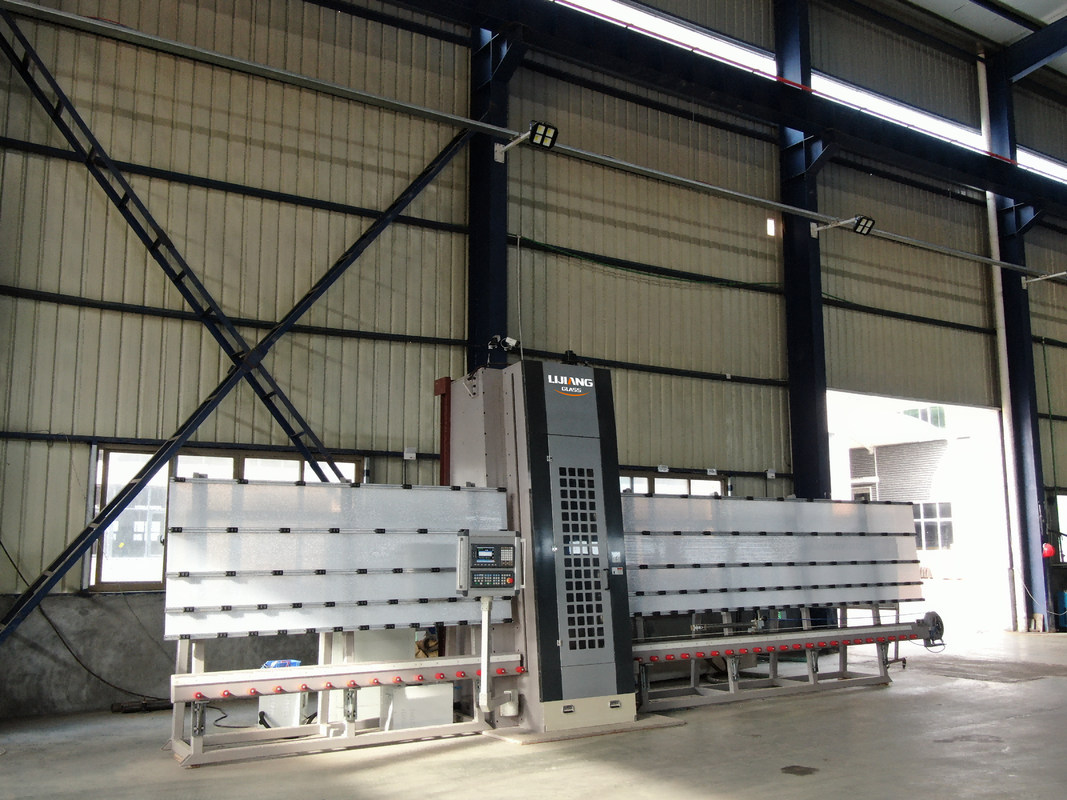

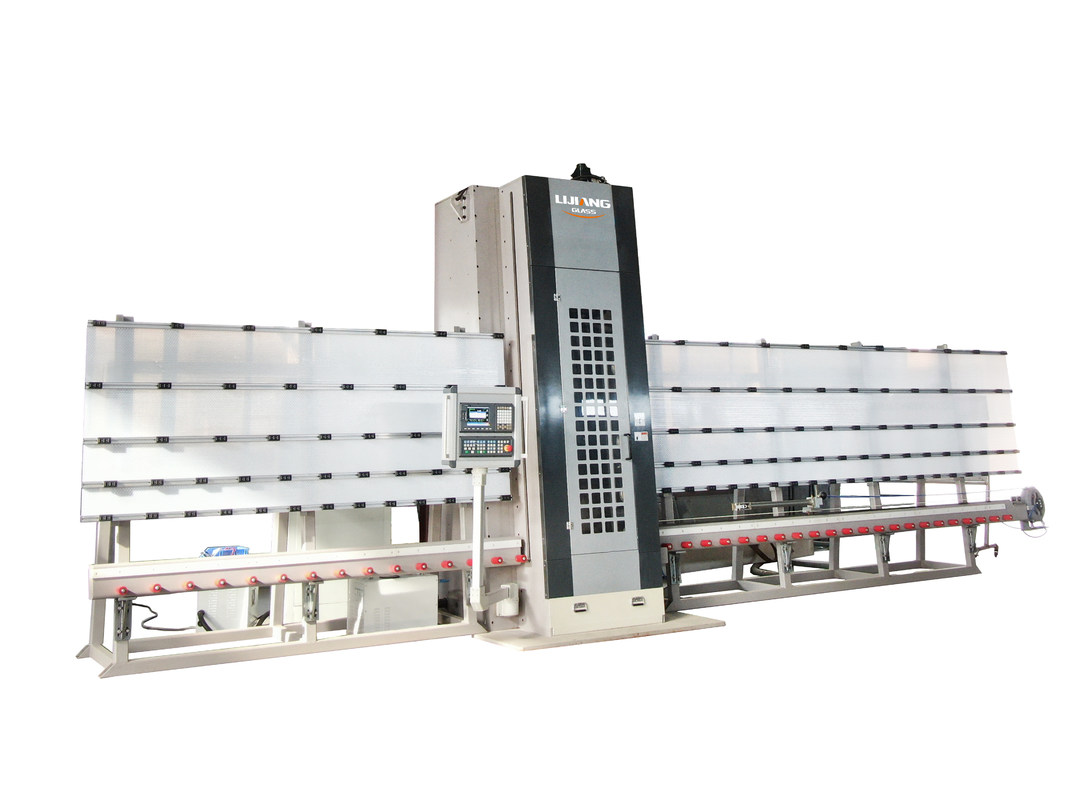

11Imagens de máquinas reais:
