Lugar de origem:
Itália
Marca:
LIJIANG
Vídeo
Vídeo
Vídeo

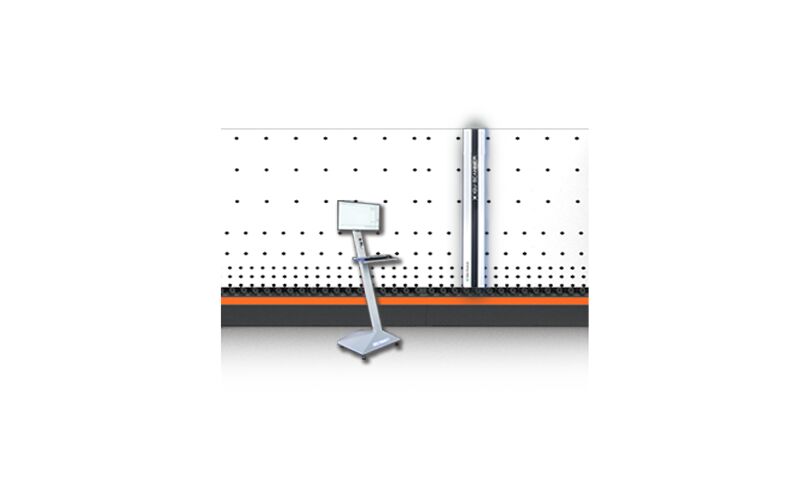

Inspector de vidro.É um sistema on-line de inspecção de defeitos de vidro desenvolvido no âmbito doLijiang × EASTGLAZ solução integrada de controlo de qualidade, especificamente concebidos para linhas de produção de vidro isolante (IG).
O sistema foi desenvolvido em conjunto comDELTAMAX (Itália), combinando a tecnologia europeia de inspecção da visão industrial com a vasta experiência de aplicação da Lijiang nas linhas de produção de vidro isolante.

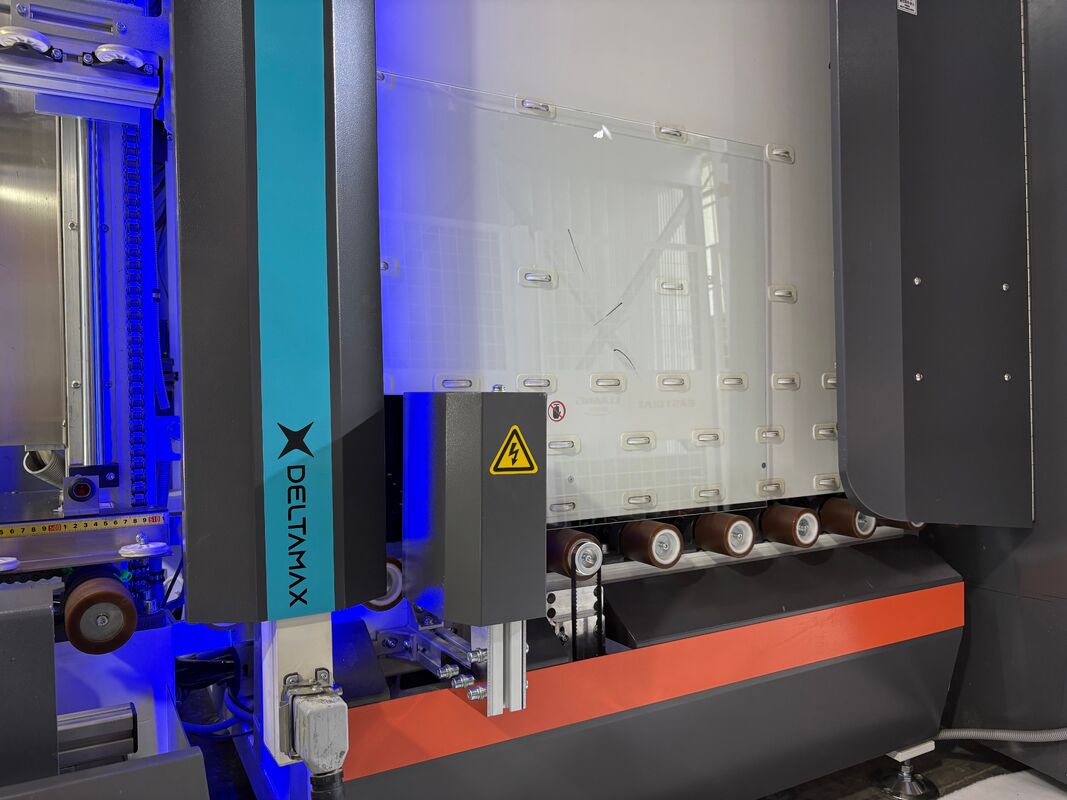

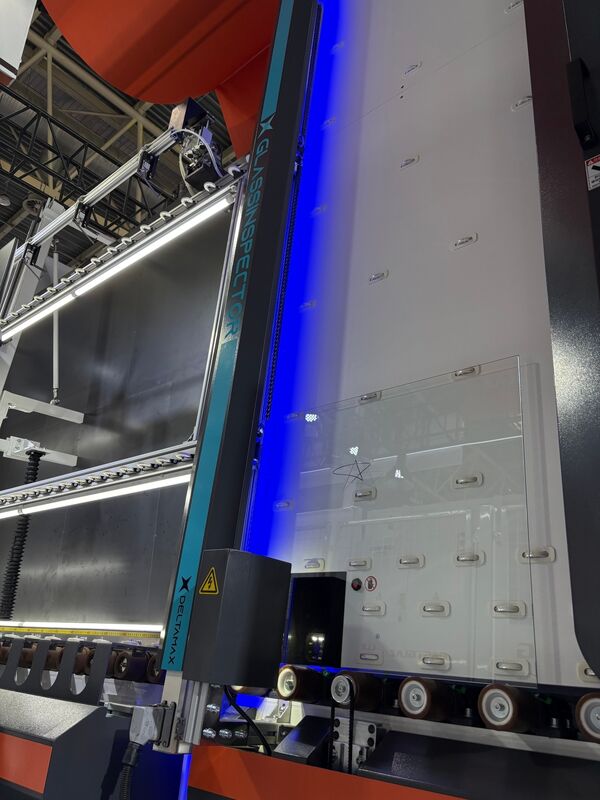

Instalado directamente após a máquina de lavar, o GlassInspector realiza inspecções em tempo real e sem contacto das superfícies de vidro, sem afectar a velocidade de produção, ajudando os fabricantes a reduzir os defeitos,padronizar o controlo da qualidade, e melhorar a consistência do vidro acabado.
▶ Projetado para isolar linhas de produção de vidro
...Solução dedicada à fabricação de IG
...Instalação em linha após a máquina de lavar
...operação independente sem interferir com equipamentos existentes
... Adequado para produção contínua e de alta velocidade
▶ Inspeção online de alta precisão
...Sistema de inspecção baseado na visão industrial
... Tamanho mínimo do defeito detectável: 0,4 mm
...Resolução da imagem: 0,2 mm/pixel
...inspecção estável a velocidades de linha até 60 m/min
Os defeitos detectáveis incluem:
...Bolhas e inclusões
... Riscos (finos e profundos)
Manchas, sujeira, marcas de água, impressões digitais.
...defeitos de revestimento de baixa E (buracos, abrasão, queimaduras)
...defeitos visuais na superfície e nas bordas
▶ Padrões de qualidade flexíveis
...Detecção e classificação automática de defeitos
... limiares de qualidade personalizáveis
...Diferentes níveis de inspecção para diferentes encomendas ou mercados
...resultados de inspecção consistentes independentemente dos operadores
▶ Compatibilidade com vidros largos
...vidros simples, duplos e triplos
Vidro claro, tintado e Low-E
...suporte de vidro de tamanho jumbo
... vidro retangular e em forma
...não adequado para vidros sabotados, impressos, pintados ou espelhados.
Baseado na arquitetura de inspeção de vidro plano Lijiang × EASTGLAZ
Funções de inspecção abrangidas
Defeitos estruturais: bolhas, inclusões, nós
Defeitos de processo: arranhões, manchas, impressões, contaminação da superfície
Defeitos de revestimento: furos, abrasão da superfície, queimaduras
Compatibilidade de inspecção avançada
Compatível com conceitos de inspecção de dois canais para melhor detecção de defeitos sutis, tais como manchas leves e arranhões finos
Suporta a lógica de inspecção utilizada no controlo de qualidade da unidade IG para vidros únicos, duplos e triplos
Gestão da qualidade da produção
As imagens e os resultados das inspecções podem ser armazenados e analisados
Suporta estatísticas de produção e rastreabilidade da qualidade
Ajuda os fabricantes a criar sistemas de controlo de qualidade padronizados e baseados em dados
Esta arquitetura do sistema permite que as fábricas comecem com a inspeção em linha e gradualmente atualizem para uma estratégia abrangente de controle de qualidade.
Parâmetros técnicos
| Ponto | Especificações |
| Aplicação | Linha de produção de vidro isolante |
| Tipo de inspecção | Inspecção da visão industrial em linha |
| Defeito mínimo detectável | 0.4 mm |
| Resolução da imagem | 0.2 mm / pixel |
| Velocidade máxima da linha | Até 60 m/min |
| Espessura máxima do vidro | 45 ‰ 50 mm |
| Tipos de vidro | Claros / Tintados / Baixo-E |
| Estrutura de vidro | Vidros únicos / duplos / triplos |
| Forma de vidro suportada | Vidros retangulares e de forma |
| Posição da instalação | Máquina de lavar roupa |
| Sistema de Operação | Windows de 64 bits |
| Armazenamento de dados | Armazenamento de imagens e resultados de inspecção |
| Fornecimento de energia | Potência industrial, suportada por UPS |
| Manutenção | Limpeza de rotina baixa |
Configurações disponíveis
| Modelo | Quantidade de câmaras | Altura máxima do vidro |
| G1T | 1 câmara | ≤ 900 mm |
| GI2T | 2 câmaras | ≤ 1800 mm |
| G3T | 3 câmaras | ≤ 2700 mm |
| GI3Tx | 3 câmaras | ≤ 3000 mm |
| G4T | Personalizado | Vidros de dimensões extra grandes |
Notas de configuração
...A quantidade de câmaras é selecionada com base na altura do vidro e nos requisitos de inspecção
...Configuração do sistema pode ser personalizado de acordo com o layout da linha de produção
...compatível com as linhas de produção de vidro de grande porte e IG de alta capacidade
...Desenhado para operação industrial contínua
O GlassInspector permite aos fabricantes passar da inspecção manual para um controlo de qualidade padronizado, automatizado e baseado em dados.A experiência da linha de vidro isolante da Lijiang,Capacidade de integração do sistema do EASTGLAZ, eTecnologia de inspecção italiana DELTAMAX, esta solução oferece desempenho estável, configuração escalável e fiabilidade a longo prazo para processadores globais de vidro.
