Lugar de origem:
China
Marca:
LIJIANG
Certificação:
CE

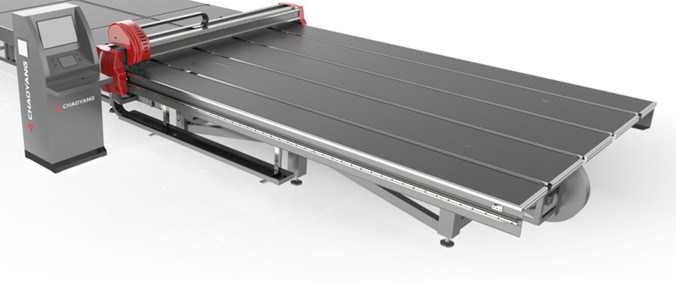

Máquina de corte de vidro automática usada na linha de produção de vidro oca
Tabela automática do corte
A máquina de corte de vidro automática consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.
Princípio de funcionamento de vidro automático da máquina de corte
Os machineis de vidro automáticos do corte para transportar o vidro de corte transportando a correia ao worktable, entraram automaticamente a posição do vidro através do sistema da exploração fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cortou a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação.
parâmetro técnico
| precisão do corte | ≤±0.30mm |
| tamanho de max.cutting | 3660×2750mm |
| tamanho de min.cutting | 100×100mm |
| espessura de vidro | 3~19mm |
| velocidade do corte | max100m/minuto |
| altura da tabela de funcionamento | 930±25mm |
| altura da tabela do corte | 4710×3250×930mm |
| dimensão da tabela do corte | 1500kg |
| velocidade de transporte da tabela de carga | 40m/min |
| velocidade da inclinação de tabela da carga | 7m/min |
| a tabela de carga envia a distância | 1000mm |
| tamanho da tabela de carga max.absorb | 3660×2750mm |
| tamanho da tabela de carga min.absorb | 1800×1800mm |
| dimensão da tabela de carga (estação impar) | 6000×3900×930mm |
| espessura máxima da embalagem de vidro | 800mm |
| altura do nog de min.glass | 240mm |
| quebrando a dimensão da tabela | 4200×3000×930mm |
