Detalhes do produto:
|
Nome: | Máquina de corte de vidro automática | Precisão do corte: | ≤±0.30mm |
---|---|---|---|
tamanho de max.cutting: | 3660×2750mm | tamanho de min.cutting: | 100×100mm |
espessura de vidro: | 3~19mm | Velocidade do corte: | max100m/minuto |
velocidade de transporte da tabela de carga: | 40m/min | velocidade da inclinação de tabela da carga: | 7m/min |
Realçar: | máquina de vidraria,máquina de vidro da vitrificação dobro |

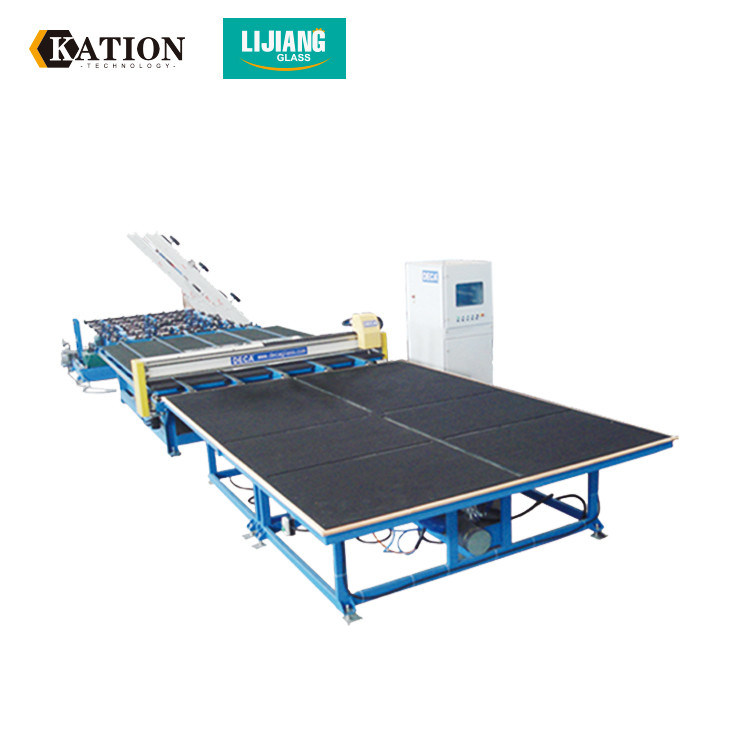

Máquina de corte de vidro automática usada na linha de produção de vidro oca
A máquina de corte de vidro automática consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.
Princípio de funcionamento de vidro automático da máquina de corte
Os machineis de vidro automáticos do corte para transportar o vidro de corte transportando a correia ao worktable, entraram automaticamente a posição do vidro através do sistema da exploração fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cortou a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação.
parâmetro técnico
precisão do corte | ≤±0.30mm |
tamanho de max.cutting | 3660×2750mm |
tamanho de min.cutting | 100×100mm |
espessura de vidro | 3~19mm |
velocidade do corte | max100m/minuto |
altura da tabela de funcionamento | 930±25mm |
altura da tabela do corte | 4710×3250×930mm |
dimensão da tabela do corte | 1500kg |
velocidade de transporte da tabela de carga | 40m/min |
velocidade da inclinação de tabela da carga | 7m/min |
a tabela de carga envia a distância | 1000mm |
tamanho da tabela de carga max.absorb | 3660×2750mm |
tamanho da tabela de carga min.absorb | 1800×1800mm |
dimensão da tabela de carga (estação impar) | 6000×3900×930mm |
espessura máxima da embalagem de vidro | 800mm |
altura do nog de min.glass | 240mm |
quebrando a dimensão da tabela | 4200×3000×930mm |
poder do motor do coxim de ar | 5.5kw |
pressão de ar | 0,5--0.8Mpa |
fonte de alimentação | AC380V 50Hz |
poder total | 18.5KW |
